Bộ cảm biến đo lực SL-1008EM, hãng ZYSL

Bộ cảm biến đo lực SL-1008EM sản xuất bởi hãng ZYSL – Trung Quốc. Sản phẩm này được thiết kế để đo lực trục trong các ứng dụng thử nghiệm lực trên trục kéo/ép. Thiết bị đặc biệt phù hợp cho việc kiểm tra lực trục của máy ép khuôn, máy kéo, máy nén và nhiều hệ thống cơ khí khác, mang lại độ chính xác cao và độ tin cậy ổn định trong môi trường công nghiệp.

Thông số kỹ thuật SL-1008EM ZYSL

• Số lượng cảm biến: 8 cảm biến chính + 2 cảm biến dự phòng
• Số kênh: 04 kênh tương đương 4 trục chính
• Đơn vị đo: μe, Kn, TON。
• Biến dạng: ≤350 Ω
• Dải đo: ± 500 με
• Độ chính xác: 2% F.S.
• Độ ổn định lặp lại: 2% F.S.

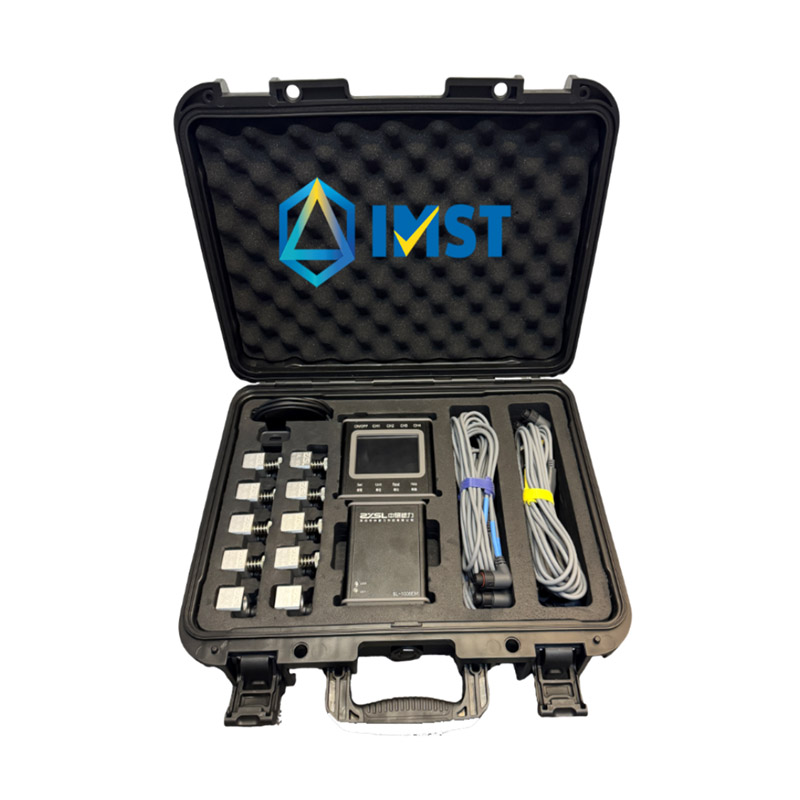

Phụ kiện đi kèm: Bộ hiển thị kết quả, 10 cảm biến. 4 dây kết nối, sạc nguồn

Giới thiệu bộ cảm biến đo lực SL-1008EM ZYSL

Bộ cảm biến đo lực trục SL-1008EM – tên tiếng Anh Wireless Locking Force Testing System – là thiết bị chuyên dụng để đo lực cân bằng trục trong các loại máy như: máy đúc khuôn, máy ép khuôn và các hệ thống cơ khí sử dụng trục để tạo mẫu.

Thiết bị được ứng dụng rộng rãi trong nhiều ngành công nghiệp, giúp kiểm soát lực ép với độ chính xác cao, từ đó nâng cao chất lượng sản phẩm và giảm thiểu nguy cơ phát sinh hàng lỗi trong quá trình ép khuôn/mẫu.

Hãng ZYSL đã phát triển nhiều dòng sản phẩm với mức chi phí và cấu hình đa dạng, phù hợp nhu cầu thực tế của người dùng. Trong đó, SL-1008EM nổi bật với khả năng kết nối không dây, tích hợp 8 cảm biến độ nhạy và độ chính xác cao, mang lại tốc độ đo nhanh chóng, ổn định và tin cậy trong môi trường sản xuất công nghiệp. Ngoài ra đi kèm còn có thêm 2 cảm biến dự phòng.

Cấu tạo và nguyên lý hoạt động SL-1008EM

Cấu tạo cảm biến đo lực trục

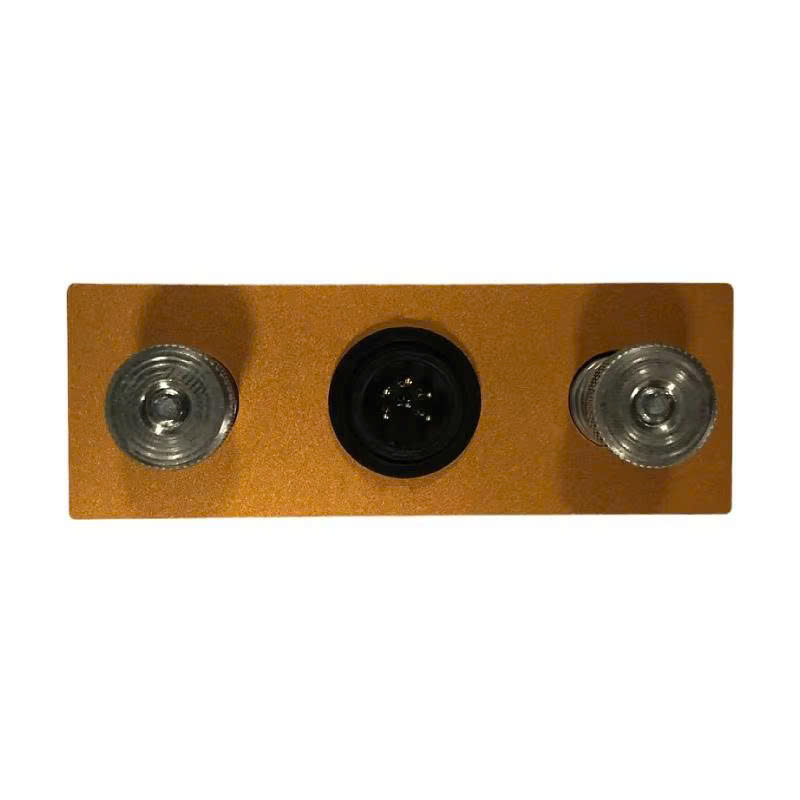

1.Cảm biến lực (Load Cell / Strain Gauge Sensor)

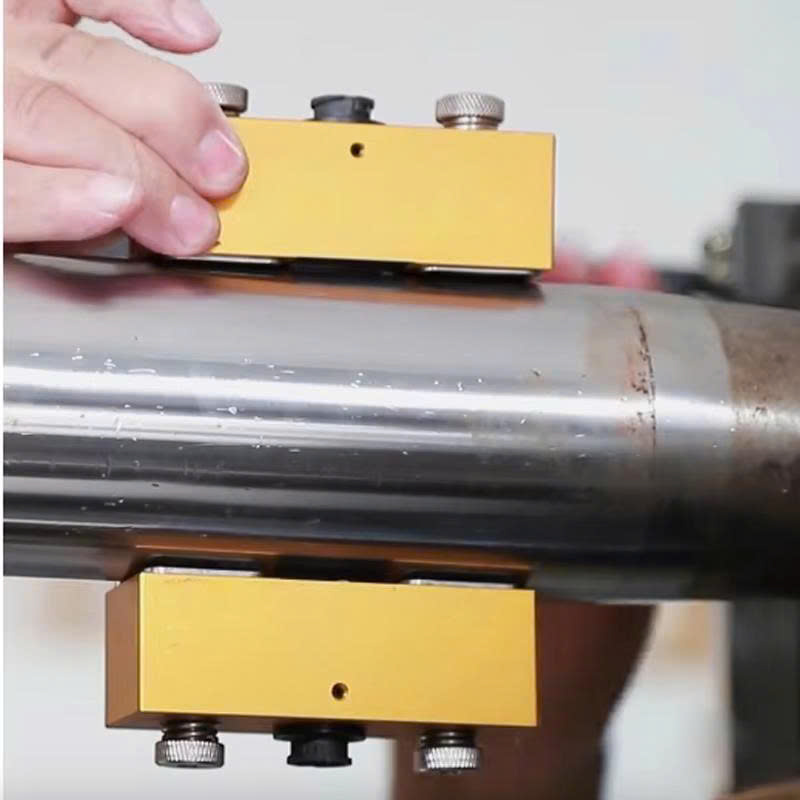

• Là thành phần cốt lõi, gắn trực tiếp lên trục hoặc vị trí cần đo lực.
• Hoạt động dựa trên nguyên lý điện trở biến dạng (strain gauge), khi trục chịu lực ép/kéo, cảm biến thay đổi điện trở và chuyển đổi thành tín hiệu điện.

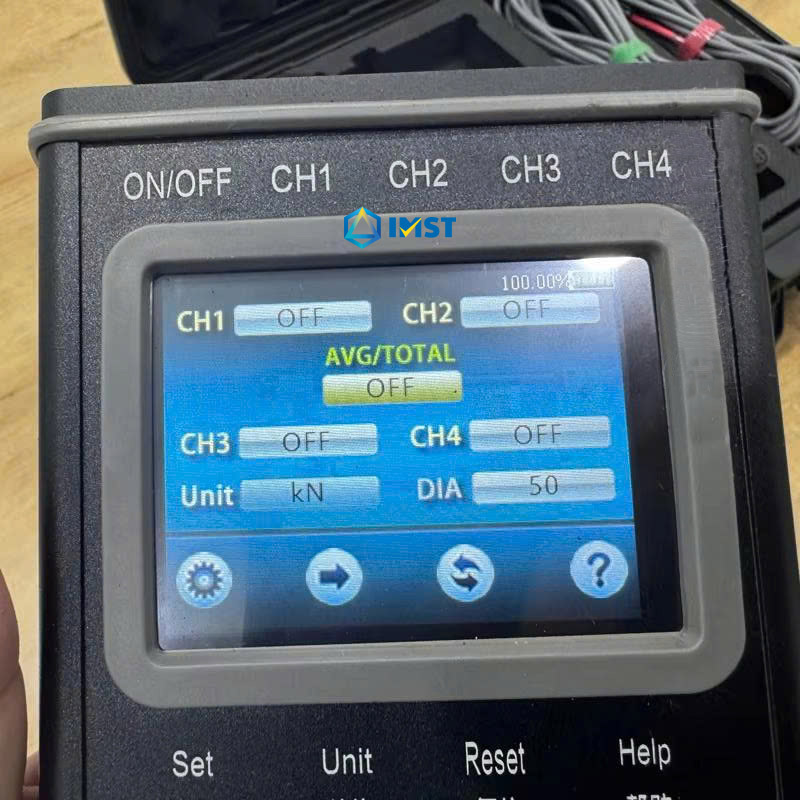

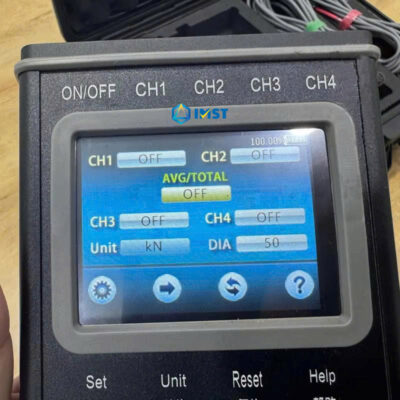

2.Bộ đọc dữ liệu

• Cảm biến được tích hợp module truyền dữ liệu qua dây nối.
• Cho phép người dùng giám sát giá trị lực đo được.
• Màn hình hiển thị rõ ràng, dễ sử dụng, chức năng cài đặt đơn giản.

Nguyên lý hoạt động bộ cảm biến đo lực trục máy ép khuôn

• Khi trục của máy ép khuôn/đúc khuôn chịu tác động lực ép hoặc kéo, bề mặt trục sẽ sinh ra biến dạng nhỏ.
• Các strain gauge trong cảm biến SL-1008EM sẽ biến đổi sự biến dạng cơ học này thành thay đổi điện trở.
• Sự thay đổi điện trở được mạch cầu Wheatstone trong cảm biến chuyển thành tín hiệu điện.
• Tín hiệu này được khuếch đại và số hóa, sau đó truyền về bộ thu.
• Bộ thu xử lý và hiển thị kết quả lực đo được trên màn hình , giúp người vận hành biết chính xác lực tác động lên trục.

Nhờ nguyên lý trên, SL-1008EM có thể:

Đo đồng thời 4 điểm trên trục để đánh giá sự cân bằng lực.

Phát hiện sai lệch sớm, giúp bảo trì thiết bị kịp thời.

Đảm bảo chất lượng sản phẩm ép/đúc, giảm tỷ lệ hàng lỗi.

Ưu điểm nổi bật máy đo lực SL-1008EM

– Độ chính xác và độ nhạy cao

• Sử dụng cảm biến strain gauge tiên tiến, cho kết quả đo ổn định, sai số nhỏ ngay cả trong điều kiện tải trọng lớn.

– Đo đồng thời 4 kênh

• Trang bị 8 cảm biến tương đương 4 cặp, hỗ trợ đo lực cân bằng trục cho 4 trục, giúp đánh giá tổng thể lực khóa khuôn và phát hiện sai lệch sớm.

– Ứng dụng đa dạng

• Phù hợp cho máy đúc khuôn, máy ép khuôn và nhiều thiết bị cơ khí sử dụng trục để tạo mẫu.

– Tăng chất lượng sản phẩm & giảm hàng lỗi

• Kiểm soát lực chính xác giúp sản phẩm ép/đúc đạt độ chuẩn cao, hạn chế lỗi do mất cân bằng lực trục.

– Dễ sử dụng & bảo trì

• Thiết kế gọn gàng, dễ lắp đặt, vận hành và bảo dưỡng trong môi trường công nghiệp.

– Tính kinh tế cao

ZYSL cung cấp nhiều dòng sản phẩm với mức chi phí hợp lý, trong đó SL-1008EM là lựa chọn tối ưu giữa hiệu năng và giá thành.

Ứng dụng cảm biến đo cân bằng trục SL-1008EM

– Máy ép khuôn nhựa & đúc: Đo lực khóa khuôn để đảm bảo khuôn được ép chặt, tránh hiện tượng bavia, nứt hoặc sai lệch sản phẩm.

– Máy đúc khuôn kim loại: Kiểm tra và cân bằng lực tác động trên các trục, giúp sản phẩm đúc chính xác về hình dạng và kích thước.

– Máy kéo – nén vật liệu: Ứng dụng trong kiểm tra cơ tính vật liệu (kéo, nén, uốn), phục vụ nghiên cứu và kiểm soát chất lượng.

– Dây chuyền sản xuất công nghiệp: Giám sát lực ép tại các điểm quan trọng, đảm bảo sản xuất ổn định và giảm tỷ lệ sản phẩm lỗi.

– Bảo trì và hiệu chuẩn máy ép/trục: Hỗ trợ kỹ thuật viên xác định sự mất cân bằng lực trên trục, từ đó lên kế hoạch bảo trì kịp thời, kéo dài tuổi thọ thiết bị.

– Nghiên cứu & đào tạo: Được sử dụng trong phòng thí nghiệm, trường đại học, viện nghiên cứu để giảng dạy và thực hành về đo lực, cơ khí và tự động hóa.

Hướng dẫn sử dụng máy đo cân bằng trục SL-1008EM hãng ZYSL
