Trong các ngành công nghiệp nhựa và đúc áp lực, việc kiểm soát lực khóa khuôn (clamping force) và lực phân bổ trên bốn trục dẫn hướng (tie bars) là vô cùng quan trọng. Thiết bị đo lường hiện đại SL-1008 ra đời như một giải pháp chuyên nghiệp, giúp doanh nghiệp kiểm tra chính xác lực ép, tối ưu hóa hiệu suất vận hành, đảm bảo độ ổn định sản phẩm và kéo dài tuổi thọ máy.
Thông số kỹ thuật bộ cảm biến đo lực SL-1008
Số lượng cảm biến: 8 cảm biến chính + 2 cảm biến dự phòng
Số kênh: 04 kênh tương đương 4 trục chính
Đơn vị đo: μe, Kn, TON。
Dải đo: ± 500 με
Độ chính xác: 2% F.S.
Độ ổn định lặp lại: 1% F.S.
Độ trễ: 0.5% F.S
Dây cáp dài 5m
Điện trở biến dạng: 350 Ω
Lực từ tính: 2x380N
Màn hình: màn hình LCD
Môi trường làm việc: +0℃—+55℃

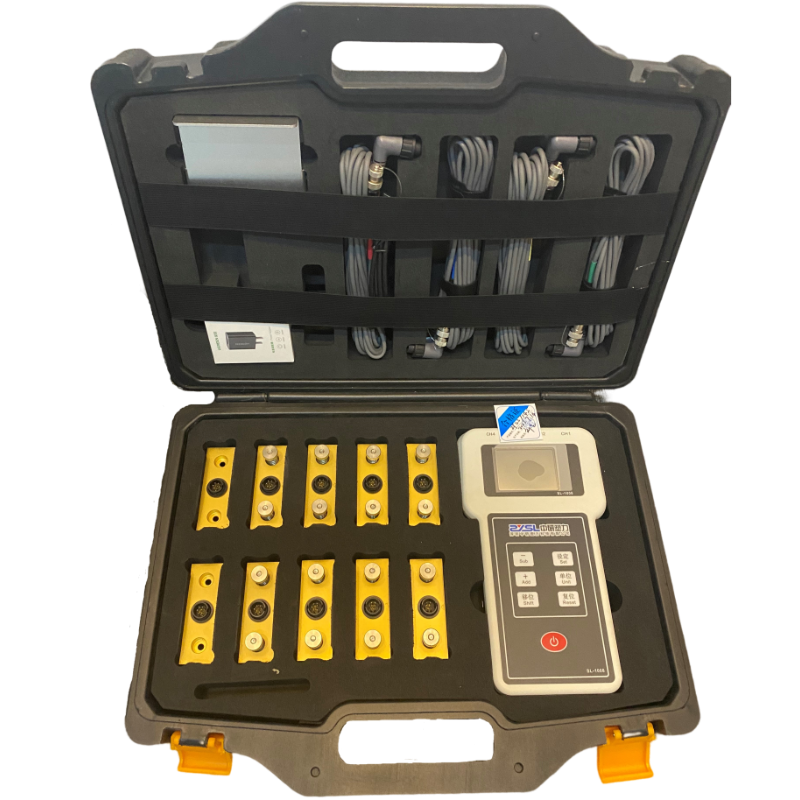

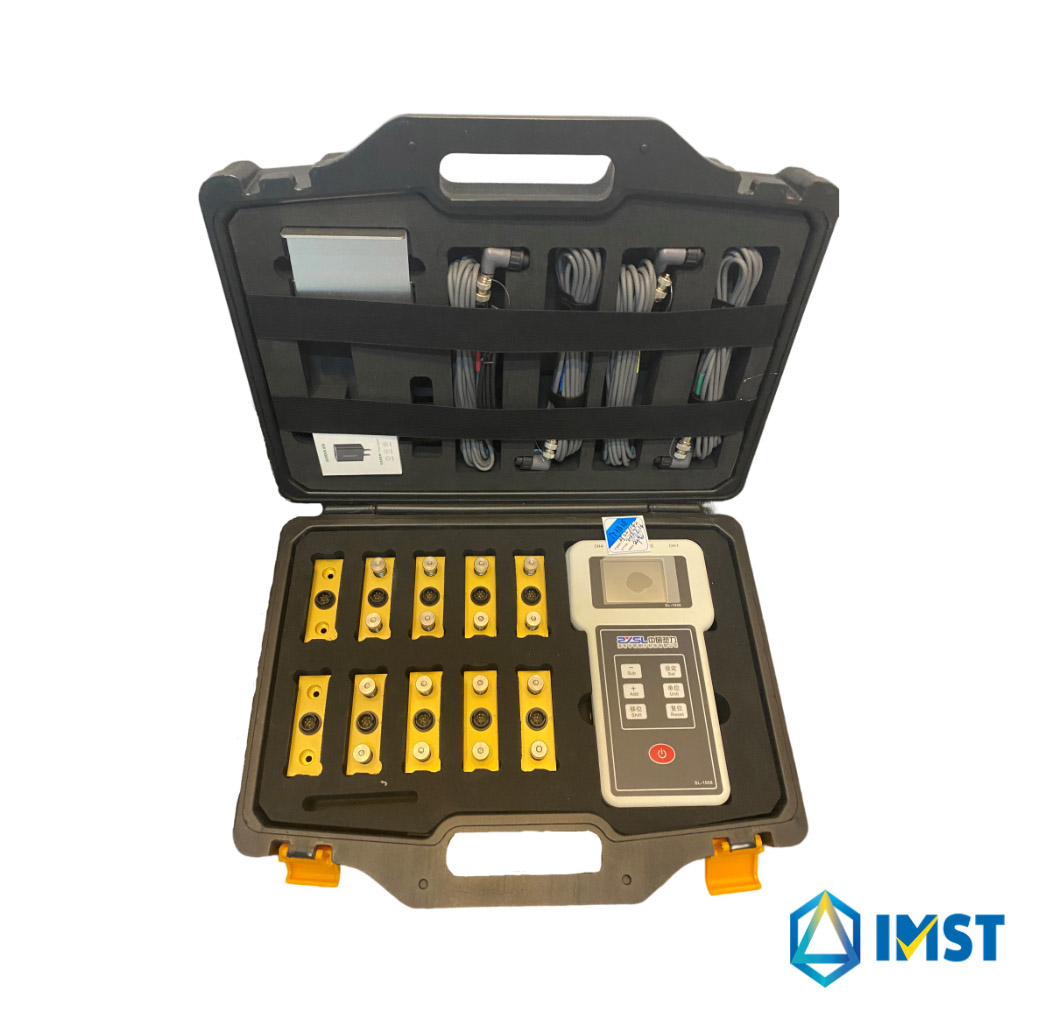

Phụ kiện đi kèm: màn hình hiển thị LCD, 10 cảm biến. 4 dây kết nối, Sạc nguồn, vali, thanh tháo sensor, tài liệu hướng dẫn
Giới thiệu Bộ đo lực trục máy ép khuôn SL-1008 ZYSL
SL-1008 là máy kiểm tra lực khóa khuôn thế hệ mới, được thiết kế hoạt động độc lập (stand-alone), không cần kết nối thêm máy tính hay phần mềm hỗ trợ. Nhờ vậy, thiết bị có cấu hình đơn giản, lắp đặt nhanh chóng, vận hành dễ dàng và phù hợp với nhiều môi trường sản xuất.
Với màn hình LCD tích hợp pin lithium, SL-1008 hiển thị dữ liệu đo trực quan dưới nhiều đơn vị khác nhau như μɛ, kN, ton, giúp kỹ thuật viên nhanh chóng nắm bắt tình trạng lực khóa khuôn và điều chỉnh chính xác.
Đặc điểm nổi bật Magnet Clamping Force Control Sensor SL-1008
- Hoạt động độc lập: Không cần kết nối máy tính, dễ cài đặt và sử dụng.
- Đo chính xác lực khóa khuôn và lực tác động trên từng trục dẫn hướng: Giúp kỹ sư cân chỉnh máy ép nhựa, máy đúc áp lực.
- Màn hình LCD tích hợp pin lithium: Dữ liệu hiển thị trực quan, rõ ràng, sử dụng liên tục mà không phụ thuộc nguồn ngoài.
- Đa kênh đo (4 kênh): Đồng thời giám sát 4 trục dẫn hướng (Tie bar), đảm bảo đánh giá chính xác sự phân bổ lực.
- Lực hút cảm biến gắn nam châm siêu mạnh: Dễ dàng lắp đặt, độ bám chắc, đi kèm cáp dài 5m thuận tiện kết nối.
- Thiết kế di động: Thiết bị đặt trong hộp nhôm xách tay, dễ vận chuyển và bảo vệ cảm biến.
- Độ chính xác cao: Sai số chỉ 2% F.S, độ ổn định lặp lại 1% F.S, đáp ứng yêu cầu kiểm tra khắt khe.
Ứng dụng Bộ cảm biến đo lực trục SL-1008 hãng ZYSL
SL-1008 được sử dụng rộng rãi trong các ngành:
Ngành nhựa: Kiểm tra, điều chỉnh lực khóa khuôn máy ép nhựa, tránh sản phẩm cong vênh, sai kích thước.
Ngành đúc áp lực: Đảm bảo lực phân bổ đều trên trục dẫn hướng, nâng cao tuổi thọ máy.
Bảo trì & hiệu chuẩn: Công cụ hỗ trợ kỹ thuật viên cân chỉnh, phát hiện sai lệch lực kịp thời.
Phòng thí nghiệm & R&D: Phục vụ nghiên cứu thiết kế, thử nghiệm khuôn mẫu và cải tiến công nghệ ép.
Lợi ích khi sử dụng SL-1008 ZYSL
Nâng cao chất lượng sản phẩm giảm sai số kích thước, đặc biệt quan trọng với sản phẩm có thành mỏng.
Kéo dài tuổi thọ thiết bị phân bổ lực đồng đều, giảm mài mòn và hỏng hóc trục dẫn hướng.
Tiết kiệm chi phí bảo trì phát hiện sớm sự cố, ngăn ngừa thiệt hại lớn.
Dễ dàng di chuyển và vận hành thiết kế di động, pin lithium tích hợp, không phụ thuộc nguồn ngoài.
So sánh model SL-1008 và SL-1008EM
| Thông số | SL-1008 | SL-1008EM |
|---|---|---|
| Kết nối cảm biến | 4 cảm biến từ lực mạnh, dây 5m | 4 cảm biến từ lực mạnh, dây 5m |
| Màn hình hiển thị | LCD cơ bản | LCD EM nâng cấp – Cảm ứng |
| Dải đo (Range) | μe ±500 | μe ±500 |
| Độ chính xác (Accuracy) | 2% F.S | 2% F.S |
| Độ lặp lại (Repeatability) | 1% F.S | 1% F.S |
| Độ trễ (Hysteresis) | 0.5% F.S | 0.5% F.S |
| Nguồn cấp | Pin lithium | Pin lithium |
| Ứng dụng | Máy ép nhựa, đúc áp lực tiêu chuẩn | tương tự các sản phẩm khác, thao tác nhanh, dễ sử dụng hơn trong nhà máy |
| Giá | Kinh tế hơn | Cao hơn nhờ bộ hiển thị cảm ứng |
Kết luận:
Model SL-1008 và SL-1008EM đều có thông số giống nhau. Điểm khác biệt là về màn hình hiển thị như đã được nêu bảng so sánh bên trên.
Hướng dẫn sử dụng máy đo cân bằng trục máy ép khuôn SL-1008 hãng ZYSL
1. Chuẩn bị trước khi đo
- Chuẩn bị thiết bị đo SL-1008 đầy đủ (màn hình hiển thị, cảm biến, dây cáp, phụ kiện).
- Lau sạch bề mặt trục tie bar của máy ép nhựa/ép đúc trước khi gắn cảm biến.
⚠️ Lưu ý: Không để dầu mỡ hoặc bụi bẩn bám trên tie bar, vì chúng có thể làm sai lệch kết quả và gây hỏng cảm biến.
2. Khởi động thiết bị
- Bật nguồn SL-1008, kiểm tra tình trạng pin trên màn hình.
- Đảm bảo pin còn đủ dung lượng cho toàn bộ quá trình đo.
3. Lắp đặt cảm biến
- Gắn 4 cảm biến lên 4 trục tie bar tương ứng.
- Khi lắp, đặt cảm biến theo hướng nghiêng, sau đó nhẹ nhàng đưa về mặt phẳng sau đó nhấn 2 nút xuông để giữ cảm biến.
⚠️ Tuyệt đối không úp song song và ép mạnh cảm biến trực tiếp vào tie bar, vì lực từ trường quá lớn có thể làm nứt hoặc hỏng cảm biến.
4. Kết nối thiết bị
- Dùng dây cáp kết nối cảm biến với màn hình hiển thị.
- Đảm bảo 8 đầu cắm được gắn chặt và đúng vị trí kênh đo.
5. Cài đặt thông số đo
Trên màn hình SL-1008, cài đặt các thông số:
- Đường kính tie bar của máy ép.
- Đơn vị đo (μe, kN, ton) phù hợp với yêu cầu kiểm tra.
6. Tiến hành đo
- Khởi động máy ép và cho chạy chu trình khóa khuôn.
- Quan sát kết quả đo hiển thị trên màn hình LCD.
Thực hiện phép đo tối thiểu 3 lần, sau đó lấy giá trị trung bình để đảm bảo độ chính xác.
7. Lưu ý an toàn
– Không để chu trình ép đẩy khuôn chạm trực tiếp vào cảm biến, vì có thể gây vỡ, hỏng thiết bị.
Sau khi đo xong:
- Ngắt kết nối dây cáp.
- Tháo cảm biến theo thứ tự lần lượt, tránh va đập.
- Cất tất cả thiết bị vào hộp vali chuyên dụng, tránh rơi rớt làm hư hỏng.
Video cách lắp đặt cảm biến lên Tie Bar tại video dưới đây:
IMST Phân phối Bộ cảm biến đo lực trục SL-1008 ZYSL
Công ty Cổ phần IMST là đơn vị tiên phong trong lĩnh vực thiết bị đo lường công nghiệp, đặc biệt đối với các giải pháp đo lực trục tie bar trên máy ép nhựa và máy ép khuôn. Với nhiều năm kinh nghiệm và đội ngũ kỹ thuật am hiểu chuyên sâu, IMST đã khẳng định uy tín trên thị trường, trở thành đối tác tin cậy của nhiều nhà máy sản xuất.
IMST được hãng Wojin – Hàn Quốc (thương hiệu nổi tiếng toàn cầu trong ngành thiết bị đo lực ép khuôn.) tại Việt Nam tin tưởng đánh giá cao là nhà cung cấp thiết bị kiểm tra uy tín, Sự đánh giá này giúp IMST không chỉ mang đến sản phẩm máy kiểm tra lực kẹp trục SL-1008 chính hãng, mà còn giúp khách hàng đặt niềm tin vào IMST với khả năng cung cấp dịch vụ tư vấn, hướng dẫn vận hành và giải pháp tối ưu cho từng dây chuyền sản xuất.
