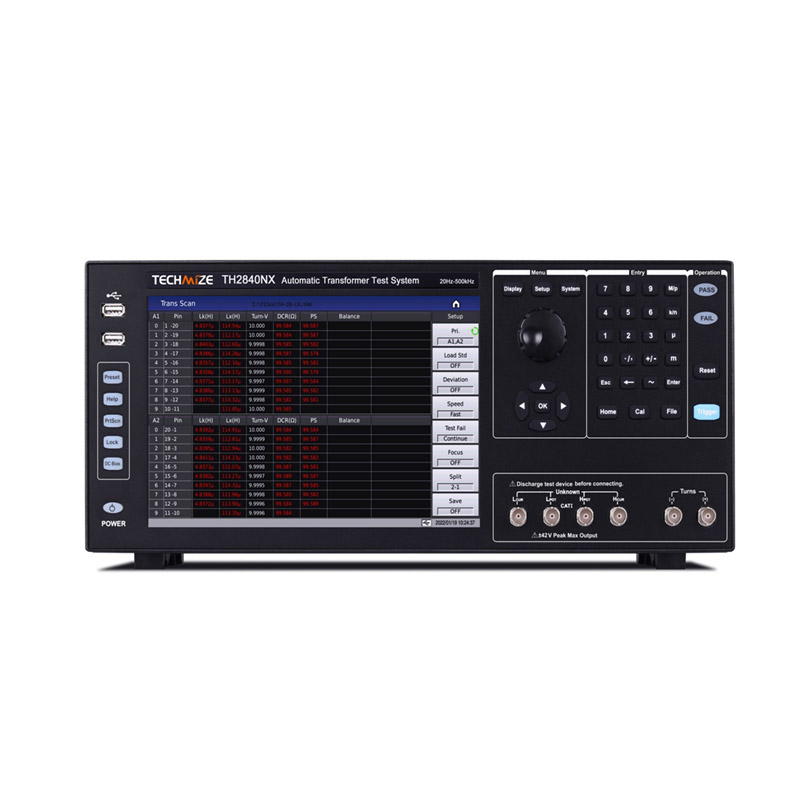

Hệ thống kiểm tra biến áp tự động Tonghui TH2840NX 500kHz, 0.05%

Automatic Transformer Test system TH2840NX hãy tìm hiểu thêm bên dưới

TH2840NX tonghui thông số kỹ thuật

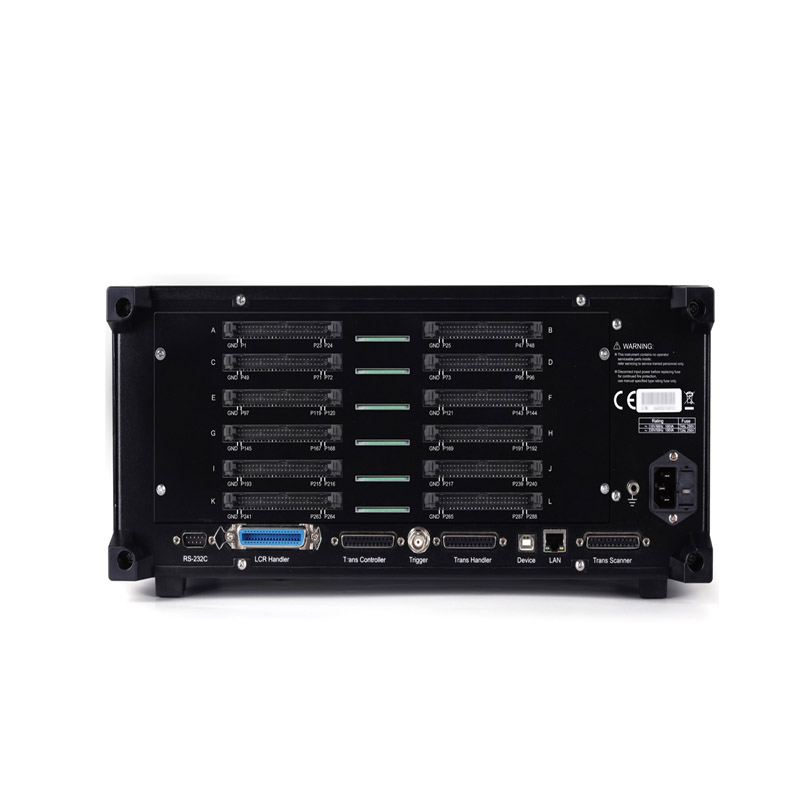

Số chân test (Test PIN / kênh test): 48 PIN (có thể mở rộng lên đến 288 PIN)

Dải tần kiểm tra (Test frequency range): 20 Hz ÷ 500 kHz

Độ chính xác cơ bản: 0.05%

Mức tín hiệu AC (AC test signal level): AC voltage: 5 mVrms – 20 Vrms ; AC current: 50 µArms – 100 mArms

Nguồn DC bias / nguồn dòng (Bias / Current Source): DC bias: ± 40 V / ± 100 mA

Mức test tối đa: AC test level: đến 20 Vrms

Tốc độ đo (Test speed): “Fast+” ~ 0.56 ms (cho tần số >10 kHz), hoặc ~ 3.3 ms / phép đo Tốc độ tối đa lên tới ~ 1.000 lần/s (không tính thời gian đóng mở rơ-le)

Thông số có thể đo (Test parameters):  Cs/Cp, Ls/Lp, DCR, Zx, Rs/Rp, D, Q, dZ, , Lk, Phase, Balance Turns-Ratio, Ns:Np=U2/U1, Np:Ns=U1/U2,Turns: Ns=Np×U2/U1, Np=Ns×U1/U2

Phạm vi đo / hiển thị:

• L: 0.00001 µH – 99.9999kH
• C: 0.00001 pF – 9.99999F
• R, Z, RDC, X: 0.001 mΩ – 99.9999 MΩ
• Q: 0.00001 – 99 999.9
• D: 0.00001 – 9.99999
• G, B, Y: 0.00001 µS – 99.9999 S
• VDC: ± 0 – ± 999.999 V
• IDC: ± 0 – ± 999.999 A
• Tỷ số vòng dây (turns-ratio): từ 1:0.001 → 1000:1

Đi kèm gồm: Đầu đo Kelvin TH26011BS, Cáp kết nối TH26058A, cáp kiểm tra dây TH26004B, Fixture test TH1806B, bàn đạp switch TH1801-001

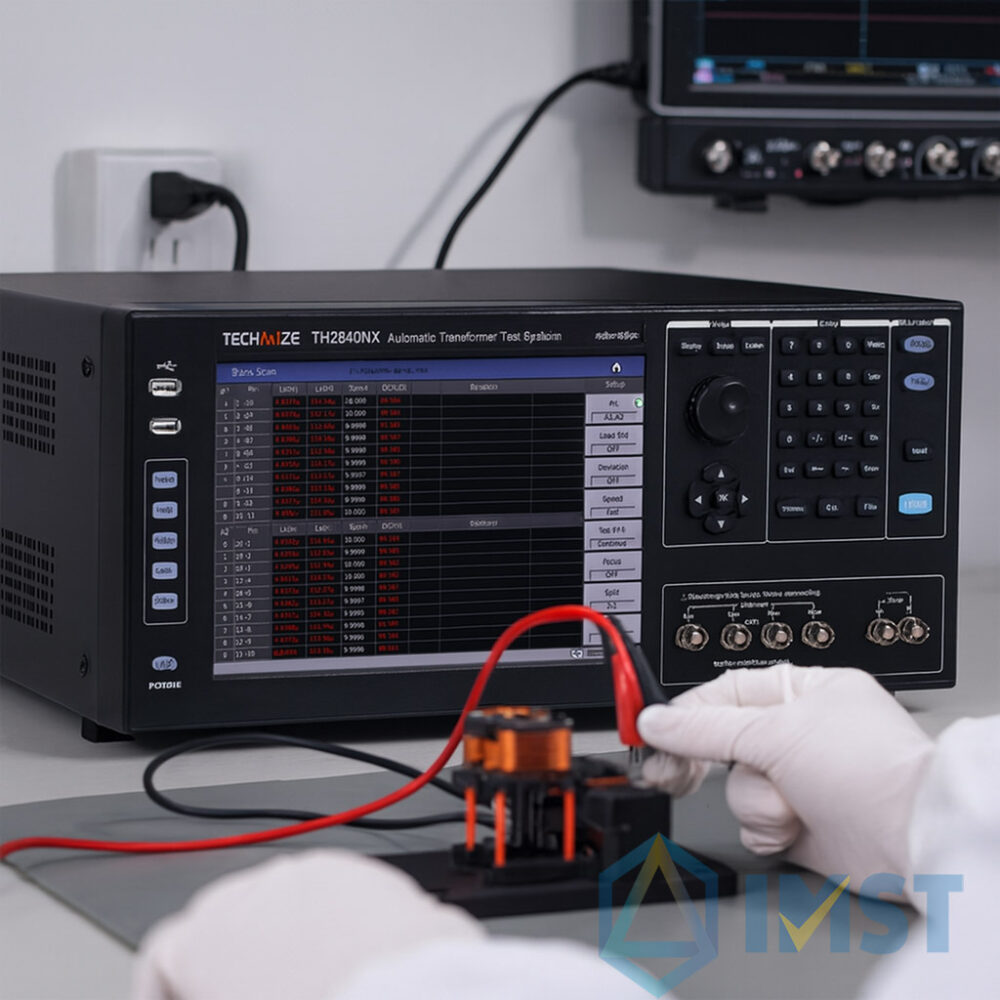

TH2840NX – Hệ thống kiểm tra biến áp tự động Tonghui thế hệ mới

TH2840NX của Tonghui ra đời như một giải pháp chuyên nghiệp, kết hợp hoàn hảo giữa máy kiểm tra biến áp, máy đo LCR chính xác cao, nguồn DC (Bias), và bộ chuyển mạch đa kênh trong một hệ thống duy nhất. Nhờ thiết kế tối ưu, dòng thiết bị này giúp người dùng:

Rút ngắn thời gian kiểm tra biến áp

Tăng độ chính xác, giảm sai số trong đánh giá chất lượng

Tự động hóa hoàn toàn, phù hợp dây chuyền SMT/AI tốc độ cao

Tiết kiệm nhân lực, tăng hiệu suất sản xuất

Với độ chính xác cơ bản 0.05% và tần số hoạt động lên đến 500Hz, khả năng mở rộng cổng đo lên tới 288 PIN TH2840NX khẳng định vị thế là một trong những hệ thống máy đo biến áp chuyên nghiệp mạnh mẽ nhất hiện nay, đáp ứng tốt cả hai môi trường:

• Phòng R&D, nơi cần độ chính xác cao và khả năng phân tích chuyên sâu.
• Dây chuyền sản xuất, nơi yêu cầu tốc độ, tính ổn định và tự động hóa tối đa.

Lợi thế vượt trội của TH2840NX trong kiểm tra biến áp

• Tích hợp đa chức năng giúp giảm số lượng thiết bị cần sử dụng.
• Hỗ trợ kiểm tra nhiều loại biến áp: biến áp xung, biến áp nguồn, cuộn cảm đặc biệt…
• Giao diện kiểm tra trực quan, dễ cài đặt, dễ vận hành.
• Khả năng mở rộng kênh linh hoạt cho kiểm tra đa cuộn dây.

Thiết bị kiểm tra biến áp tự động Tonghui TH2840NX không chỉ là thiết bị đo lường – mà là giải pháp đo kiểm biến áp toàn diện, giúp nâng tầm chất lượng sản phẩm và tối ưu quy trình sản xuất.

TH2840NX Tonghui – thiết bị này dành cho ai?

• Nhà máy sản xuất biến áp xung
• Nhà máy sản xuất sạc – adapter- nguồn SMPS
• Dây chuyền sản xuất EMI coil/ cuộn cảm…
• Kiểm tra mô đun cảm biến, coid
• Kỹ thuật viên QC/QA hay công nhân trên line muốn rút ngắn thời gian kiểm tra, loại bỏ thao tác thủ công.

Tại sao cần hệ thống kiểm tra biến áp tự động?

Kiểm tra biến áp bằng đồng hồ LCR hoặc thiết bị đo rời rạc thường gặp các vấn đề:

• Mỗi thông số phải đo một lần ⇒ mất thời gian, sai số do thao tác.
• Không đồng nhất giữa các kỹ thuật viên ⇒ khó đảm bảo QC.
• Không phát hiện các lỗi phức tạp như chân đảo, chạm vòng dây, mất cân bằng giữa các cuộn.
• Không phù hợp với sản xuất số lượng lớn.

TH2840NX giải quyết toàn bộ nhược điểm trên nhờ quét tự động nhiều phép đo trong thời gian vài giây, xuất kết quả PASS/FAIL rõ ràng.

Lý do nên chọn TH2840NX thay vì TH2840AX hoặc TH2840BX

TH2840NX là lựa chọn hoàn hảo khi nhà máy cần test với số lượng lớn biến áp hoặc nhiều cuộn dây.

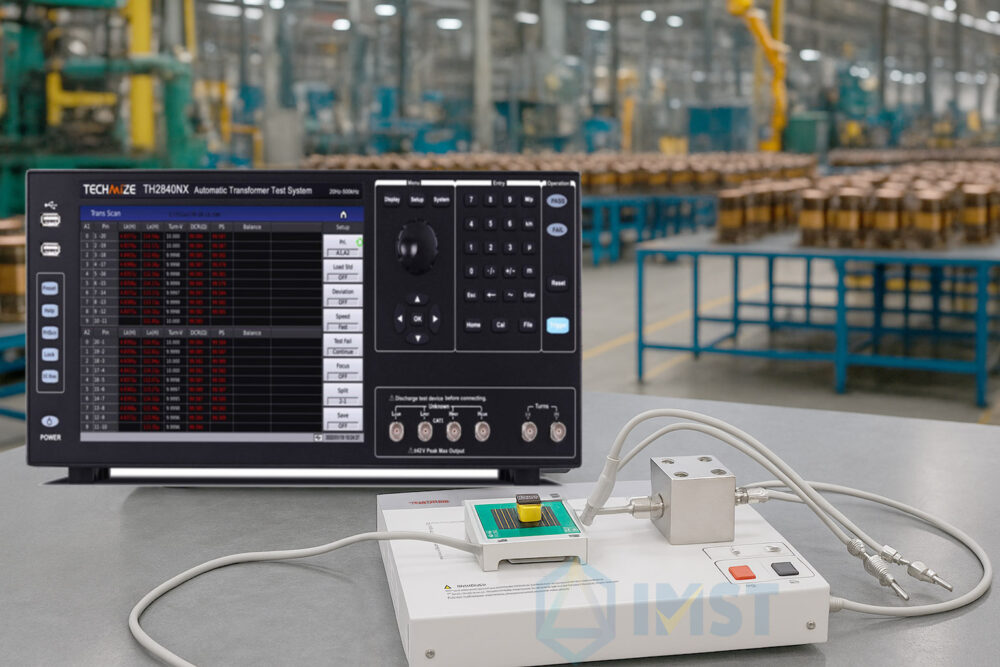

Các tính năng nổi bật TH2840NX Tonghui

Kiểm tra tự động nhiều thông số trong một lần scan

Thiết bị có thể kiểm tra đồng thời tất cả thông số quan trọng của một biến áp hoặc cuộn cảm:

• L, Q, R, Z, DCR
• Balance (cân bằng cuộn dây)
• Turns ratio – Tỷ số vòng dây
• Leakage inductance – Độ từ thông rò rỉ
• Hi-pot / cách điện (tuỳ option)
• Kiểm tra chạm chập cuộn dây, nhầm chân, sai cực tính

Tất cả thực hiện tự động mà không cần chuyển thang hoặc đổi dây đo.

Tần số kiểm tra 20 Hz – 500 kHz

• Phù hợp cho các ứng dụng:
• Biến áp xung tần số cao
• Cuộn cảm SMPS
• Transformer nhỏ, EI, toroidal, RM, PQ…

Độ chính xác 0.05% – chuẩn đo lường chuyên nghiệp

Cho phép kiểm tra chi tiết sai số nhỏ trong sản phẩm, giúp phân loại chất lượng theo cấp khác nhau (A/B/C).

TH2840NX tự động hóa cùng jig test và module phụ kiện

TH2840NX hỗ trợ nhiều loại fixture để kiểm tra biến áp xung chân nhỏ:

• Jig kẹp nhiều chân
• Fixture hút chân không
• Adapter cho từng loại bobbin
• Bảng chuyển đổi, đầu cắm nhanh

Thiết bị không chỉnh sửa nguyên bản và vẫn có thể kết hợp module phụ kiện mở rộng để kiểm tra đa dạng biến áp.

Automatic Transformer Test mang lại hiệu quá cho doanh nghiệp ra sao?

Giảm 60-80% thời gian kiểm tra

Giảm lỗi do thao tác thủ công

Nâng cao chất lượng sản phẩm và giảm tỉ lệ hoàn hàng

Dễ tích hợp vào dây chuyền tự động hóa

Mua TH2840AX Chính Hãng Tại IMST

Máy đo biến áp tự động TH2840AX Tonghui là một giải pháp đo lường kỹ thuật cao, đáp ứng đầy đủ nhu cầu kiểm tra biến áp chính xác trong dải tần 500kHz với hiệu suất và độ tin cậy hàng đầu thị trường. Đây là công cụ tối ưu cho các nhà máy muốn nâng cao chất lượng sản phẩm mà vẫn kiểm soát được chi phí đầu tư.

TH2840NX Tonghui chính hãng tại IMST Việt Nam

Để đảm bảo quý khách nhận được tư vấn kỹ thuật chuyên sâu về giải pháp kiểm tra 288 Pin và dịch vụ hậu mãi tiêu chuẩn, hãy liên hệ với Công ty cổ phần IMST (IMST Joint Stock Company) – Nhà phân phối chính thức của Tonghui tại Việt Nam.

IMST cam kết: Cung cấp giải pháp, hỗ trợ kỹ thuật. Hãy liên hệ với IMST ngay để nhận báo giá và tư vấn triển khai TH2840NX cho các dự án sản xuất phức tạp của Quý khách.
