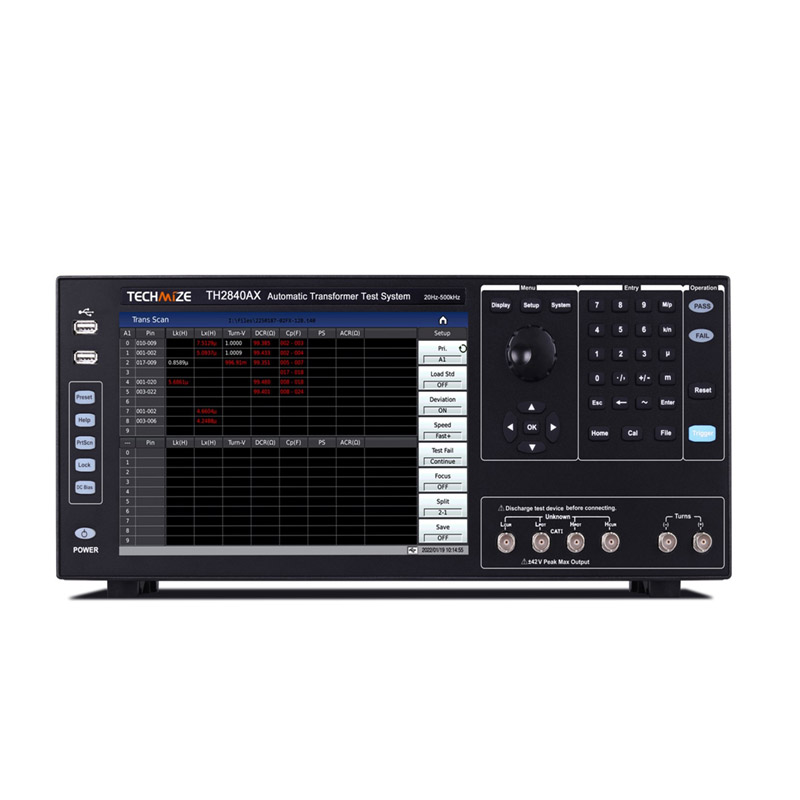

Máy đo biến áp tự động TH2840AX Tonghui (20Hz-500kHz) – Độ Chính Xác 0.05%
Dưới đây là những thông tin chi tiết để khách hàng có thể tìm hiểu sâu hơn về Automatic Transformer Test system TH2840AX
Thông số kỹ thuật TH2840AX tonghui
| Đặc điểm | |
| Màn hình | 10.1inch màn hình cảm ứng (capacitive touch screen), tỉ lệ 16:9, độ phân giải 1280 × 800 |
| Số chân test (Test PIN / kênh test) | 20 PIN (qua module fixture TH1806) |
| Dải tần kiểm tra (Test frequency range) | 20 Hz ÷ 500 kHz |
| Độ chính xác cơ bản | 0.05% |
| Mức tín hiệu AC (AC test signal level) | AC voltage: 5 mVrms – 20 Vrms ; AC current: 50 µArms – 100 mArms |
| Nguồn DC bias / nguồn dòng (Bias / Current Source) | DC bias: ± 40 V / ± 100 mA |
| Mức test tối đa | AC test level: đến 20 Vrms |
| Tốc độ đo (Test speed) | “Fast+” ~ 0.56 ms (cho tần số >10 kHz), hoặc ~ 3.3 ms / phép đo Tốc độ tối đa lên tới ~ 1.000 lần/s (không tính thời gian đóng mở rơ-le) |
| Thông số có thể đo (Test parameters) | AC: Cp / Cs, Lp / Ls, Rp / Rs, |
| Phạm vi đo / hiển thị |
|

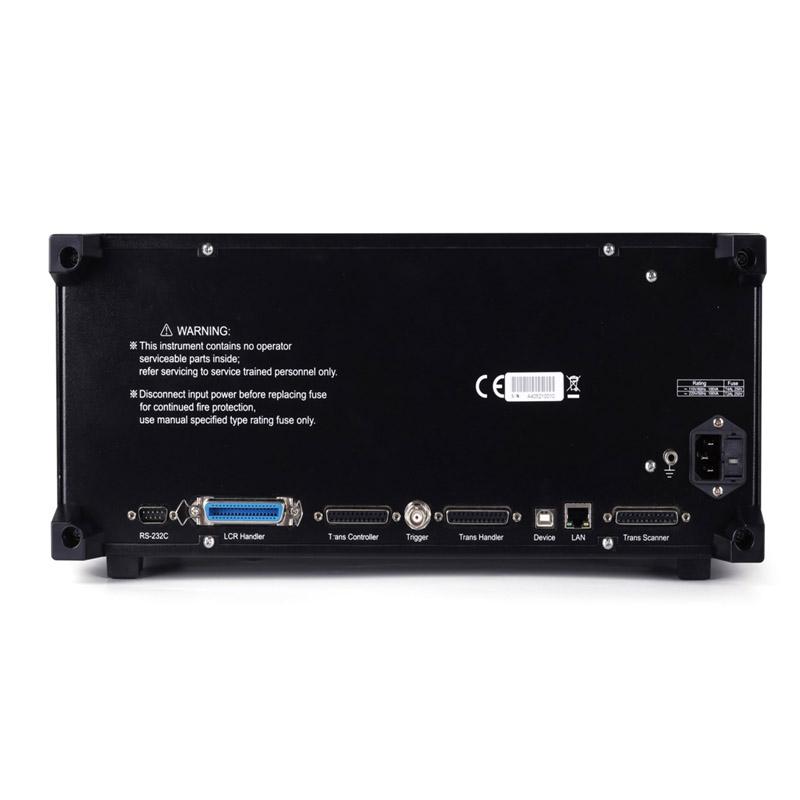

| Cổng giao tiếp & kết nối | USB HOST (2 port), USB DEVICE (USB-TMC / USB-488), LAN 10/100 M, RS-232C, RS-485 (với adapter), Handler output (GOOD/NG), hỗ trợ fixture test, hỗ trợ lưu setting nội bộ (~100 MB) + lưu ra USB |

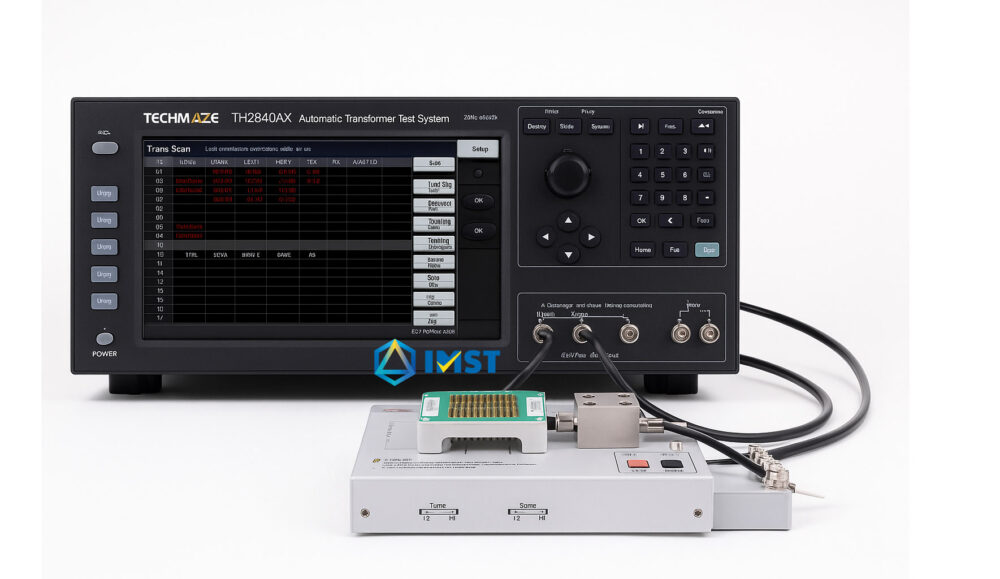

Đi kèm gồm: Đầu đo Kelvin TH26011BS, Cáp kết nối TH26058A, cáp kiểm tra dây TH26004B, Fixture test TH1806B, bàn đạp switch TH1801-001
Máy đo biến áp TH2840AX – Giải pháp kiểm tra biến áp tự động cho sản xuất công nghiệp
Trong ngành sản xuất thiết bị điện – điện tử, đặc biệt là lĩnh vực nguồn xung, cuộn cảm, adapter, charger, thiết bị mạng và các bộ chuyển đổi công suất, chất lượng biến áp (transformer) và cuộn cảm (inductor) có ảnh hưởng trực tiếp đến hiệu suất vận hành của sản phẩm. Một sai số nhỏ ở điện cảm, điện trở DC (DCR), tỷ số vòng dây hay độ cách ly đều có thể dẫn đến tình trạng méo sóng, sụt áp, nhiễu EMI hoặc thậm chí hư hỏng thiết bị. Vì vậy, các nhà máy hiện đại luôn ưu tiên sử dụng máy đo biến áp có độ chính xác cao, tốc độ kiểm tra nhanh và khả năng tự động hoá để đảm bảo sản phẩm đạt chuẩn trước khi xuất xưởng.
Trong số các thiết bị kiểm tra chất lượng biến áp trên thị trường, Tonghui TH2840AX thuộc dòng Automatic Transformer Test System TH2840X Series được đánh giá là một trong những hệ thống kiểm tra biến áp cao cấp nhất hiện nay. TH2840AX đặc biệt phù hợp cho dây chuyền sản xuất cần độ ổn định cao nhưng vẫn giữ chi phí đầu tư tối ưu.
Tonghui TH2840AX là model chủ lực trong dòng hệ thống kiểm tra biến áp tự động TH2840X Series, được thiết kế dành cho môi trường sản xuất và phòng R&D đòi hỏi độ chính xác cao. Đây không chỉ là một máy đo LCR thông thường mà là trạm kiểm tra biến áp toàn diện, tích hợp đầy đủ:
Thiết bị đo LCR độ chính xác cao
Nguồn thiên áp DC (bias)
Hệ thống chuyển mạch tự động nhiều kênh
Phần mềm kiểm tra chuyên sâu
Tất cả được tối ưu để phục vụ nhu cầu kiểm tra biến áp, cuộn cảm và các linh kiện thụ động đặc thù.
Hiệu suất hoạt động: Tối ưu hóa tốc độ và tính linh hoạt TH2840AX
khả năng đáp ứng tốc độ cao mà vẫn duy trì độ chính xác là ưu điểm cạnh tranh nhất của TH2840AX, giúp các nhà sản xuất kiểm tra chất lượng biến áp tự động với hiệu suất cao nhất.
Tốc độ kiểm tra nhanh chóng nhờ chuyển mạch điện tử
TH2840AX có khả năng đạt tốc độ kiểm tra lên tới 1800 lần/giây (0.56ms/phép đo) ở chế độ Fast+ (tần số >10kHz). Tốc độ này được hỗ trợ bởi hai công nghệ cốt lõi:
Loại bỏ độ trễ cơ học: Việc sử dụng công tắc điện tử (Electronic Switch) thay thế cho relay cơ học truyền thống trong việc chuyển đổi phạm vi (Range switching) không chỉ giúp tăng tốc độ đáng kể mà còn loại bỏ hoàn toàn tiếng ồn và sự hao mòn cơ học, tối ưu hóa tuổi thọ và độ ổn định của thiết bị.
Tối ưu hóa thuật toán: Thuật toán đo lường hiệu suất cao được tối ưu hóa trong hệ điều hành Linux giúp giảm thiểu thời gian xử lý dữ liệu và duy trì tốc độ kiểm tra nhanh ổn định.
Kiểm soát tín hiệu đo lường chuyên sâu (ALC)
TH2840AX cung cấp khả năng kiểm soát các thông số tín hiệu (AC Test Signal Mode):
- Chế độ giá trị định mức (Rated value – ALC OFF): Điện áp/dòng điện được thiết lập dựa trên giá trị định danh tại đầu ra Hcur (là cổng đầu ra mà máy đo sử dụng để tạo ra tín hiệu kiểm tra (dòng điện) ban đầu. Trong chế độ ALC OFF, giá trị cài đặt là giá trị danh định được phát ra từ cổng này.), phù hợp cho việc kiểm tra nhanh và đánh giá đặc tính chung.
- Chế độ giá trị hằng số (Constant Value – ALC ON): Chức năng Kiểm Soát Mức Tự Động (ALC – Automatic Level Control) duy trì điện áp hoặc dòng điện trên Linh kiện Được kiểm tra (DUT) luôn bằng giá trị đã thiết lập, bất kể sự thay đổi trở kháng của DUT. Điều này rất quan trọng khi cần đo lường tuyến tính trong điều kiện chính xác, ví dụ: duy trì 5Vrms trên cuộn dây chính.
- Mức tín hiệu AC: Hỗ trợ dải điện áp 5mVrms – 20Vrms và dải dòng điện 50u Arms – 100mArms.
Tính năng nổi bật TH2840AX Tonghui
- Độ chính xác cao 0.05%
- Dải tần số rộng lên đến 500kHz với dải tần này đáp ứng cho những bên sản xuất biến áp (transformer) loại nhỏ, phù hợp cho biến áp xung, và cuộn cảm EMI, Choke, Filter…
- Kiểm tra đa tham số đo chỉ trong một lần test: Tỷ số vòng dây, đo thông mạch, kiểm tra chạm chập, điện cảm sơ cấp – thứ cấp, DCR từng cuộn, đo cách ly, đo cảm ứng rò. Điều này giúp giảm thời gian kiểm tra, đảm bảo kết quả chính xác và tăng hiệu suất làm việc.

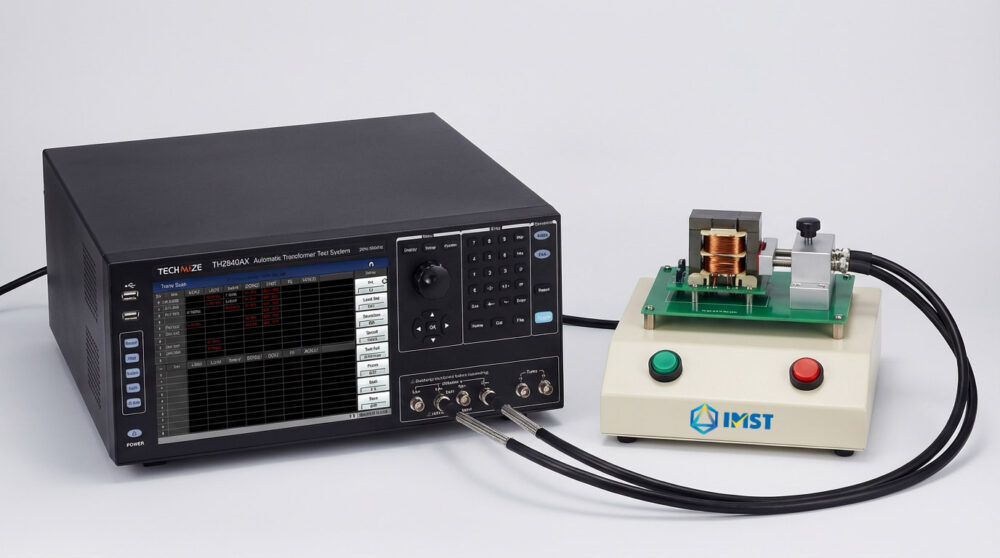

- Hỗ trợ tự động hóa toàn diện: Tích hợp dễ dàng với hệ thống dây chuyền sản xuất như robot gắp linh kiện, băng chuyền kiểm tra tự động, fixture 8-64 pin, và hệ thống phân loại Pass/Fail tự động. việc này sẽ rất giúp ích cho các nhà máy sản xuất adapter, nhà máy sản xuất biến áp xung, Dây chuyền cuộn cảm SMD/DIP.
- Giao diện dễ sử dụng và cài đặt nhanh: Cài tham số, tạo sequence, lưu preset từng loại biến áp, xuất dữ liệu…
- Máy được thiết kế cho môi trường công nghiệp: Tản nhiệt tốt, hoạt động ổn định thời gian dài, độ bền nút bấm và relay…
Mua TH2840AX Chính Hãng Tại IMST
Máy đo biến áp tự động TH2840AX Tonghui là một giải pháp đo lường kỹ thuật cao, đáp ứng đầy đủ nhu cầu kiểm tra biến áp chính xác trong dải tần 500kHz với hiệu suất và độ tin cậy hàng đầu thị trường. Đây là công cụ tối ưu cho các nhà máy muốn nâng cao chất lượng sản phẩm mà vẫn kiểm soát được chi phí đầu tư.
Đảm Bảo Chất Lượng và Hỗ Trợ Kỹ Thuật Từ IMST Việt Nam
Để sở hữu hệ thống kiểm tra biến áp tự động TH2840AX chính hãng với chế độ bảo hành và hỗ trợ kỹ thuật tốt nhất, quý khách vui lòng liên hệ với Công ty Cổ phần IMST (IMST JSC) – Nhà phân phối chính thức của Tonghui tại thị trường Việt Nam.
IMST cam kết:
- Cung cấp báo giá cạnh tranh và đầy đủ chứng nhận CO/CQ.
- Hỗ trợ cài đặt, đào tạo vận hành chuyên sâu và giải đáp mọi vấn đề khi khách hàng gặp khó khăn.
Hãy liên hệ với IMST ngay hôm nay để nhận tư vấn kỹ thuật chuyên sâu về TH2840AX và các giải pháp kiểm tra dải tần 500kHz tối ưu nhất cho dây chuyền sản xuất của bạn.
