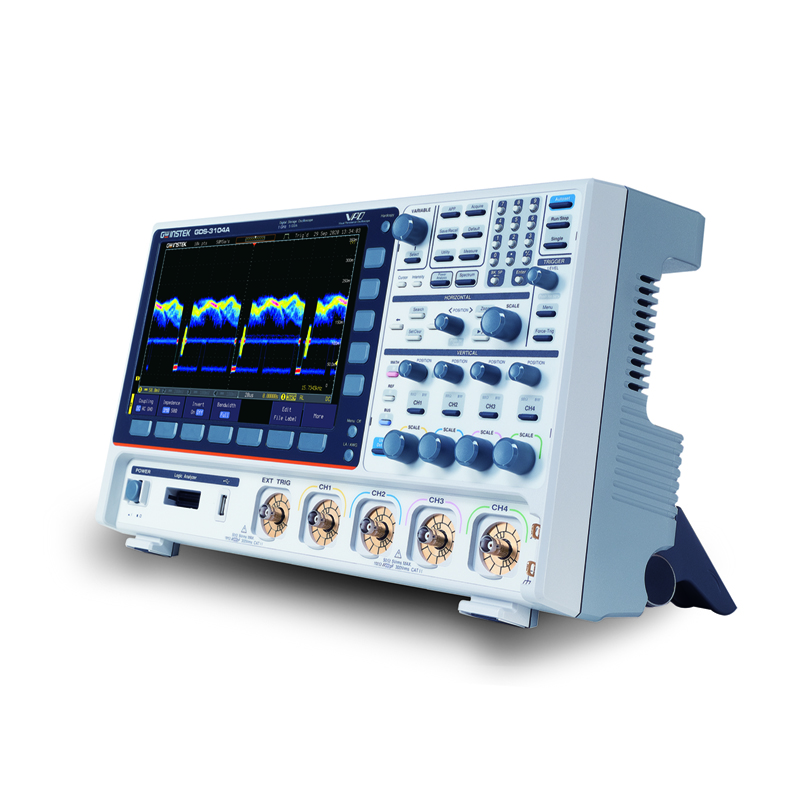

Máy hiện sóng GDS-3104A 1GHz 4 kênh

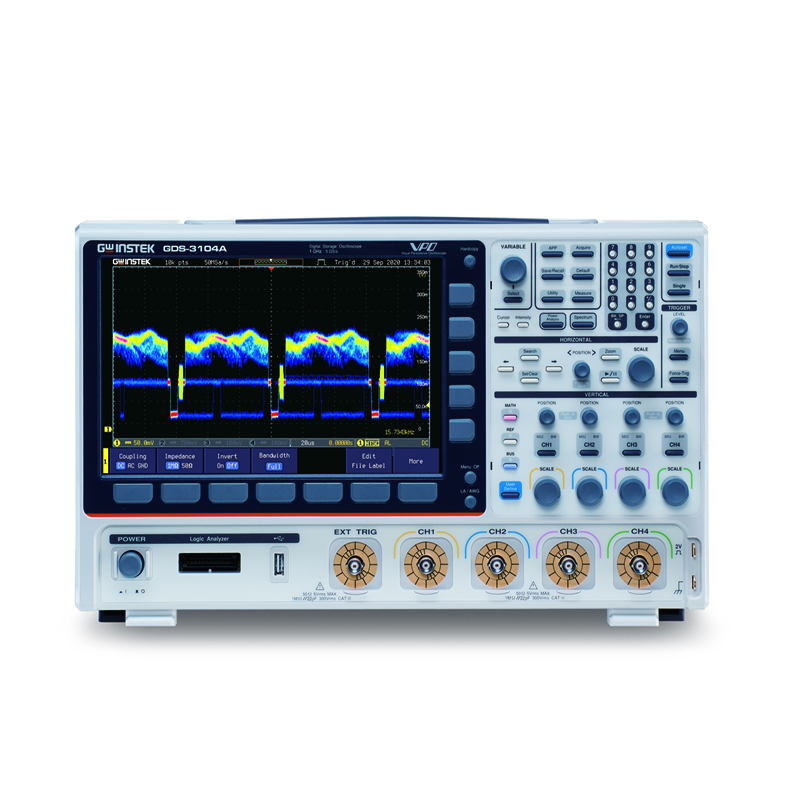

Máy hiện sóng số GDS-3104A – Dải tần 1GHz, 4 kênh

Khi yêu cầu về độ chính xác và tốc độ trong các hệ thống điện tử tốc độ cao ngày càng tăng, các kỹ sư cần một công cụ đo lường không chỉ mạnh mẽ mà còn linh hoạt. Máy Hiện Sóng Kỹ Thuật Số GW Instek GDS-3104A chính là lời giải cho bài toán này. Với băng thông 1 GHz và 4 kênh độc lập, GDS-3104A cung cấp khả năng quan sát và phân tích tín hiệu đa chiều, lý tưởng cho các ứng dụng R&D, debug mạch nhúng phức tạp và kiểm tra nguồn công suất. Thiết bị này kết hợp hiệu suất vượt trội của một oscilloscope số cao cấp với các chức năng mở rộng như Spectrum Analyzer và AWG, biến nó thành một nền tảng phân tích đa miền toàn diện.

Thông số kỹ thuật GDS-3104A GW Instek

Số kênh: 4 kênh +EXT

Băng thông (Bandwidth): 1 GHz với đầu vào 50 Ω

Tốc độ lấy mẫu tối đa (Real-time sampling rate): 5 GSa/s khi sử dụng 1 kênh; 2.5 GSa/s khi sử dụng đồng thời 2 kênh

Độ sâu bộ nhớ (Memory depth): 200 Mpts trên mỗi kênh

Wave form Update Rate: tối đa 200.000 wfms/s

Độ phân giải ADC: 8 bit (chuẩn)

Loại trigger: Edge, Pulse Width(Glitch), Video, Pulse Runt, Rise & Fall(Slope),Time out, Alternate, Event-Delay(1 to 65,535 events), Time-Delay (Duration, 4 ns to 10 s), Bus(I2C,SPI,UART,CAN,LIN)

Chức năng phát tín hiệu tùy ý: 2 kênh max 25MHz ( dạng sóng: Sine, Square, Pulse, Ramp, DC, Noise, Sinc, Gaston, Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac )

Phân tích logic (tùy chọn)

Đo nguồn (tùy chọn): Power Quality, Harmonics, Ripple, In-rush current, Switching Loss, Modulation, SOA, Transient, Efficiency, B-H curve, Control Loop Response, PSRR, Turn On/Off

Phân tích FFT / Spectrum Analyzer (Phân tích phổ):

Dải tần: DC – 2.5 GHz (max)

Span: 1 kHz to 2.5 GHz(Max.)

FFT Windows: FFT Factor : Hanning 1.44 ; Rectangular 0.89 ; Hamming 1.30 ; Blackman 1.68

FREQUENCY RESPONSE ANALYSIS (FRA) – Phân tích đáp tuyến tần số : 20 Hz đến 25 MHz

Phân tích nguồn cơ bản: đo dòng điện, điện áp, công suất, switching waveform (yêu cầu probe phù hợp)

Màn hình: 10.2 inch TFT LCD, 800 × 480 (WVGA)

Giao tiếp: RS-232C, USB port, LAN, VGA, go/Nogo BNC, GPIB(Option)

Phân tích chi tiết tính năng quan trọng GDS-3104A

Công nghệ ADC & xử lý tín hiệu thế hệ mới

GDS-3104A sử dụng  ADC độ phân giải cao kết hợp kỹ thuật giảm nhiễu (noise-reduction DSP), tối ưu cho:

Dạng sóng biên độ nhỏ cỡ mV

Tín hiệu switching nhiễu mạnh

Tín hiệu tốc độ cao biên độ thấp

Sóng viễn thông, cảm biến tốc độ cao

Điều này giúp dạng sóng hiển thị sạch, ít nhiễu, độ ồn nền thấp, cực kỳ hữu ích trong mạch RF, mạch giao tiếp tốc độ cao, SPI 50–100 MHz, LVDS, SerDes, các tín hiệu xung cạnh rất dốc.

Chế độ Ultra-Fast Waveform Update (UF-WU)

Tốc độ update 120.000 wfms/s cho phép:

Bắt glitch siêu nhanh

Hiển thị nhiễu xen kẽ (intermittent noise)

Quan sát tín hiệu bị dropout, jitter chu kỳ

Phân tích sự kiện hiếm trong mạch công suất

Đây là yếu tố lớn phân biệt GDS-3104A với các máy có tốc độ update thấp (<20.000 wfms/s) vốn dễ bỏ sót nhiễu.

Spectrum Analysis – hơn cả FFT truyền thống

Trong khi FFT ở các máy hiện sóng thông thường chỉ mang tính tham khảo, GDS-3104A tích hợp:

Spectrum 2,5 GHz

Spectrogram

Max/Min Hold

Peak Marker

RBW (Resolution Bandwidth) điều chỉnh

Scale/zoom chuyên dụng

Giúp: Kiểm tra EMI pre-compliance, Phân tích nhiễu switching SMPS, Theo dõi tín hiệu RF công suất nhỏ, Đánh giá méo tín hiệu hài, Debug nhiễu tự phát, nhiễu lặp

Đặc biệt, Spectrogram rất hữu ích khi bạn muốn xem biến thiên nhiễu theo thời gian (theo màu sắc tần số).

Phân tích FRA – Bode Plot: Công cụ mạnh cho ngành sản xuất nguồn

Tại sao cần FRA/Bode Plot?

Trong thiết kế nguồn xung hoặc chuyển đổi công suất, bạn cần kiểm tra:

• Hệ số khuếch đại vòng lặp (gain margin)
• Pha vòng lặp (phase margin)
• Độ ổn định của feedback
• Phản ứng với tải thay đổi

Nếu không đo Bode Plot, bạn không thể biết nguồn của mình có ổn định hay không.

GDS-3104A thực hiện như thế nào?

Khi gắn option FRA (Frequency Response Analysis):

• Máy tạo tín hiệu quét (sweep signal)
• Máy đo phản ứng mạch (response)
• Tự động dựng biểu đồ Gain/Pha
• Xuất phân tích ổn định FeedBack Loop

→ Đây là công cụ rất mạnh cho các kỹ sư nguồn AC/DC, DC-DC, chế tạo inverter, mạch điều khiển motor.

Lợi ích thực tế khi sử dụng GDS-3104A trong phòng lab

Dưới đây là các lợi ích mang tính practical – giúp thuyết phục khách hàng SEO và người đọc chuyên môn.

Giảm chi phí đầu tư thiết bị

Thay vì mua:

• 01 oscilloscope 1 GHz
• 01 spectrum analyzer
• 01 AWG 2 kênh
• 01 Power Analyzer (option SMPS)
• 01 Logic Analyzer
• 01 FRA/Bode Analyzer

→ Chỉ với GDS-3104A, bạn đã có:

• Oscilloscope
• Spectrum
• AWG
• Mixed-signal
• Power Analysis
• FRA
• Decode Comms

Chi phí giảm 40–60% so với mua thiết bị rời.

Tối ưu thời gian debug

Với bộ nhớ 200 Mpts + segmented:

• Debug lỗi “thỉnh thoảng xuất hiện”
• Tách từng chu kỳ switching để phân tích
• Ghi lại chuỗi sự kiện dài

Rất phù hợp khi debug:

• lỗi reset MCU ngẫu nhiên
• lỗi nhiễu tăng đột biến
• switching bất thường trong mạch công suất

Một thiết bị – đáp ứng đa ngành

GDS-3104A phù hợp cho:

• Thiết kế SMPS / Power Electronics
• Nhúng – vi điều khiển – MCU
• Tín hiệu tốc độ cao
• Cảm biến – đo analog chính xác
• IoT – RF thấp & phân tích EMI
• Truyền thông CAN, LIN, SPI, I2C
• Lab điện – lab cơ khí – lab cơ điện tử

Ứng dụng thực tế Oscilloscope GDS-3104A

✔ Phòng R&D – nghiên cứu phát triển

Kiểm tra tín hiệu tốc độ cao

Kiểm tra hệ thống FPGA/MCU

Đánh giá nhiễu mạch công suất

✔ Sản xuất – kiểm thử chất lượng

QA/QC trong dây chuyền

Đánh giá sản phẩm trước khi đóng gói

✔ Bảo trì – sửa chữa

Debug lỗi, nhiễu, glitch

Đánh giá hiệu suất linh kiện

✔ Giáo dục – đào tạo

Phòng thí nghiệm đại học

Trung tâm nghiên cứu điện tử

Vì sao nên chọn Máy hiện sóng GDS-3104A?

• Đa năng: Time-domain + Frequency-domain + AWG + Power Analysis.
• Hiệu suất cao: Băng thông 1GHz, sampling 5GSa/s, bộ nhớ sâu 200 Mpts.
• Giải pháp tất cả trong một: Thay thế nhiều thiết bị đo rời, tiết kiệm chi phí.
• Thương hiệu uy tín: GW Instek – Đài Loan, chất lượng bền bỉ.

GDS-3104A phù hợp cho những ai?

Kỹ sư thiết kế nguồn – power electronics

Cần đo:switching, loop stability, B-H, ripple, hiệu suất, switching loss, EMI pre-scan

→ GDS-3104A là lựa chọn tối ưu.

Lab trường đại học – phòng thí nghiệm R&D

• Chi phí hợp lý
• Tính năng đầy đủ
• Nhẹ – bền – dễ dùng
• Dùng được cho 90% bài đo điện tử

Kỹ sư nhúng – firmware – ECU ô tô

• Decode CAN, LIN
• SPI tốc độ cao
• UART fail
• Debug sensor
• Mixed-signal MSO 4+16 kênh
