Mặt sau máy hiện sóng lưu trữ kỹ thuật số GDS-912 GW Instek

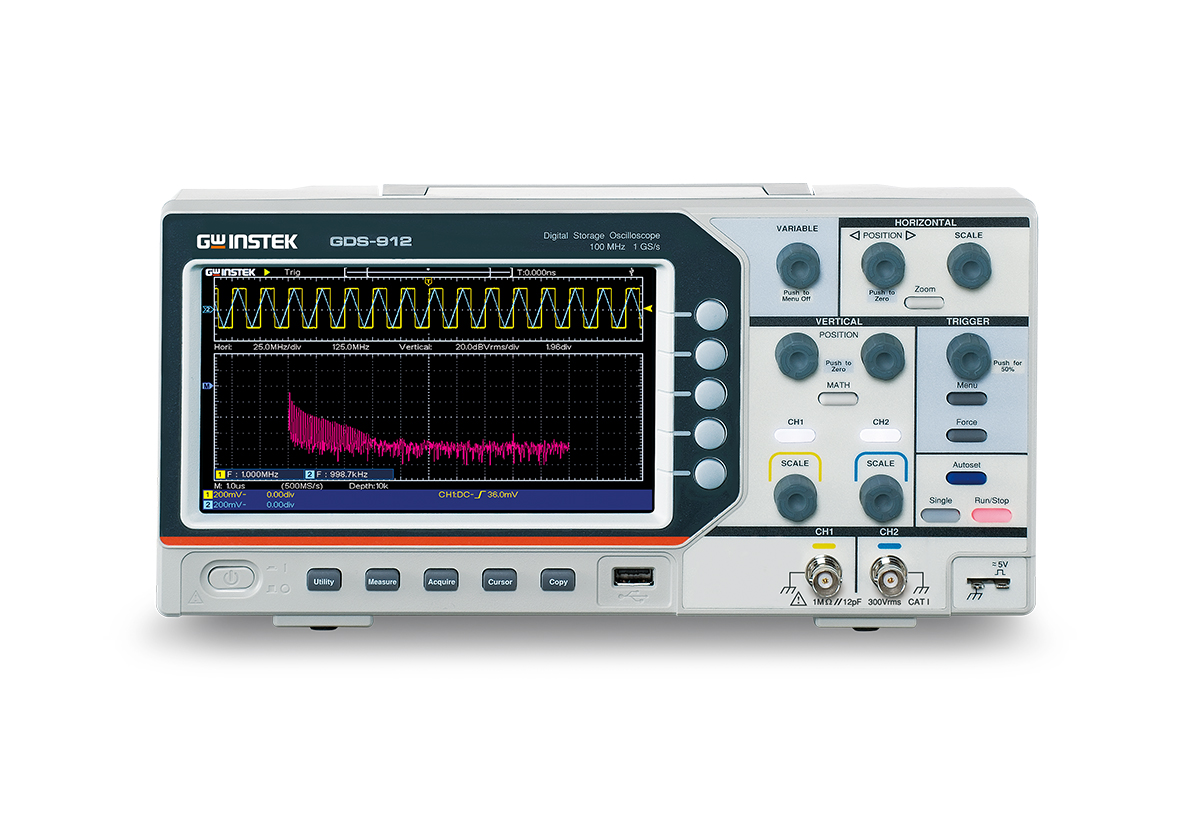

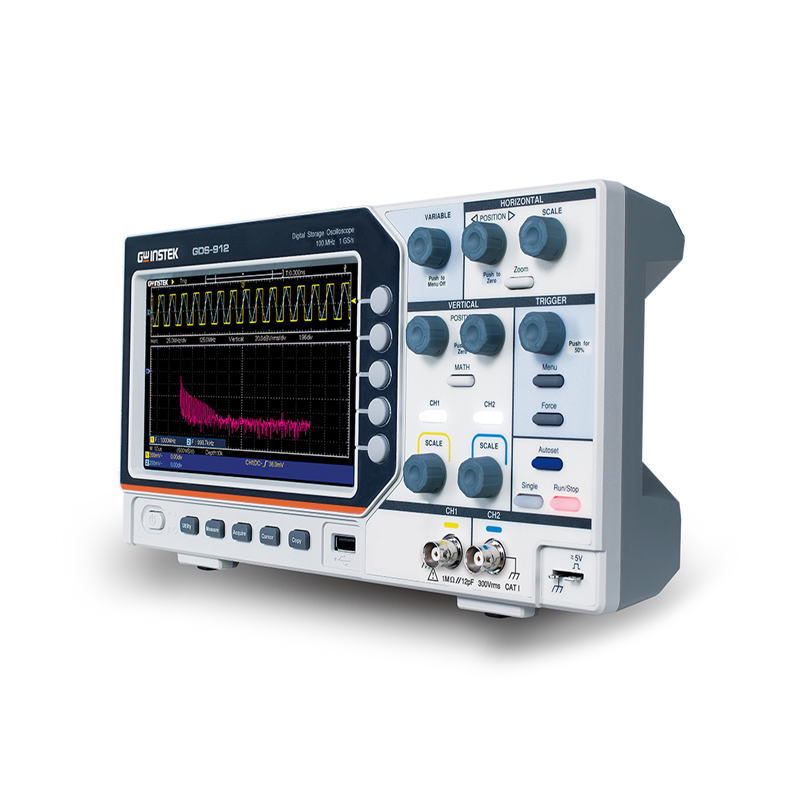

Máy hiện sóng số GDS-912 100MHz

Tình trạng: Liên hệ

Máy hiện sóng lưu trữ kỹ thuật số GDS-912 cung cấp tốc độ lấy mẫu tối đa là 1GSa/giây và độ sâu bộ nhớ là 20 Mpts cho mỗi kênh, cho phép thu các xung động ngắn hạn trong thời gian dài và duy trì tốc độ lấy mẫu ở mức cơ sở thời gian tốc độ trung bình và thấp thông qua các thiết lập bộ nhớ dài.

Hãng sản xuất	GW Instek
Xuất xứ	China (Trung Quốc) / CN

SKU: GDS-912 Categories: Đo lường điện, Máy hiện sóng, Máy hiện sóng số GW Instek, Sản phẩm nổi bật

Description
Reviews (0)

Nội dung

Thông số kỹ thuật GDS-912

Số kênh: 2CH
Băng thông: 100 MHz
Giới hạn băng thông: 20MHz
Tốc độ lấy mẫu: 1 GS/s trên mỗi kênh
Rise Time: 3.5ns (Calculated)
Độ sâu bộ nhớ: 20 Mpts/kênh
Độ phân giải (A/D): 8-bit
Màn hình LCD màu: 7 inch, độ phân giải 800×480, hiển thị 15 ô ngang giúp quan sát toàn cảnh dạng sóng
Chức năng đo tự động: 30 tham số đo, bao gồm RMS, Frequency, Rise Time, Pulse Count, Area…
FFT (Fast Fourier Transform): 6 cửa sổ phân tích phổ tần (Hanning, Rectangular, Blackman…)
Kết nối USB 2.0 Host/Device: kết nối với PC hoặc lưu trữ qua USB.

Giới thiệu tổng quan GDS-912 GW Instek

Lĩnh vực điện tử và đo lường, máy hiện sóng số (Digital Oscilloscope) là công cụ không thể thiếu đối với kỹ sư, giảng viên và nhà nghiên cứu. GDS-912 của GW Instek – thương hiệu nổi tiếng đến từ Đài Loan – là model máy hiện sóng số 2 kênh, băng thông 100 MHz, tốc độ lấy mẫu 1 GS/s, được thiết kế dành cho các nhu cầu đo lường từ cơ bản đến nâng cao.

Với màn hình LCD 7 inch sắc nét, bộ nhớ sâu 20 Mpts/kênh và các chức năng phân tích chuyên nghiệp, GDS-912 mang đến khả năng quan sát tín hiệu chính xác, giúp người dùng dễ dàng phân tích và xử lý các vấn đề trong mạch điện tử, thiết bị công nghiệp hoặc môi trường nghiên cứu học thuật.

Ưu điểm nổi bật của GW Instek GDS-912

1. Độ chính xác cao nhờ bộ nhớ sâu:

Bộ nhớ 20 Mpts/kênh giúp GDS-912 ghi lại các dạng sóng phức tạp mà không mất dữ liệu, hữu ích trong việc phân tích tín hiệu nhiễu hoặc các xung nhanh.

2. Giao diện trực quan, dễ sử dụng:

GDS-912 được trang bị màn hình LCD lớn 7” và phím điều khiển vật lý bố trí khoa học, phù hợp cả cho người mới học và kỹ sư giàu kinh nghiệm.

3. Tính năng đo chuyên sâu:

Hỗ trợ Pulse Count (đếm xung) và Area (tích phân waveform), hữu ích trong phân tích mạch công suất và năng lượng.

4. Thiết kế nhỏ gọn:

Với trọng lượng chỉ 1.1 kg, thiết bị dễ dàng di chuyển, phù hợp cho môi trường di động hoặc mang ra hiện trường bảo trì.

Ứng dụng thực tế của máy hiện sóng số GDS-912

Trong giảng dạy: Dùng cho sinh viên ngành điện – điện tử thực hành phân tích tín hiệu trong phòng lab.
Trong bảo trì và sửa chữa: Giúp kỹ thuật viên kiểm tra tín hiệu trong các thiết bị công nghiệp hoặc dân dụng.
Trong R&D: Hỗ trợ phân tích tín hiệu trong các giai đoạn thiết kế mạch điện tử.
Trong sản xuất: Kiểm tra chất lượng sản phẩm, đánh giá đáp ứng tín hiệu trước khi xuất xưởng.

Tại sao nên chọn GDS-912?

Chi phí hợp lý: Là lựa chọn tối ưu cho nhu cầu đo lường cơ bản mà không cần AFG tích hợp.
Độ tin cậy từ thương hiệu GW Instek: Hơn 40 năm kinh nghiệm trong lĩnh vực thiết bị đo lường.
Đầy đủ phụ kiện theo máy: Bao gồm 2 đầu dò 100 MHz, dây nguồn và cáp USB.

Mua GDS-912 chính hãng ở đâu?

Công ty Cổ phần IMST Việt Nam là nhà phân phối chính hãng GW Instek với:

Hàng nhập khẩu trực tiếp, có đầy đủ chứng từ.

Bảo hành tiêu chuẩn 12 tháng từ ngày bàn giao.

Hỗ trợ kỹ thuật bởi đội ngũ kỹ sư giàu kinh nghiệm.

Giá cạnh tranh và dịch vụ hậu mãi chuyên nghiệp.

So sánh GDS-912/GDS-912G so với dòng GDS-1000B series

Tiêu chí	GDS-912 / GDS-912G (GDS-900 series)	GDS-1000B series
Băng thông	100 MHz	100 MHz (GDS-1102B)
Tốc độ lấy mẫu	1 GS/s	1 GS/s
Độ sâu bộ nhớ	20 Mpts/kênh	2 Mpts/kênh
Màn hình	LCD 7” (800×480), 15 ô ngang	LCD 5.7” (320×240), 10 ô ngang
Chức năng phân tích	30 tham số đo, Pulse Count, Area (tích phân), FFT 6 cửa sổ	27 tham số đo, FFT cơ bản
Số kênh đo	2 kênh	2 kênh
AFG tích hợp	Chỉ có ở model GDS-912G (25 MHz)	Không có
Cổng giao tiếp	USB Host/Device	USB Device (PC), không có Host lưu trực tiếp USB
Trọng lượng	~1.1 kg	~2.5 kg (nặng hơn)
Thiết kế	Siêu gọn nhẹ, di động	Cồng kềnh hơn, kiểu dáng truyền thống

khác biệt giữa GDS-900 series và GDS-1000B

1. Độ dài bộ nhớ (Memory Depth)

GDS-912/GDS-912G: 20 Mpts/kênh → cho phép ghi dữ liệu dài hơn, hữu ích trong việc quan sát tín hiệu phức tạp hoặc nhiễu kéo dài.
GDS-1000B: 2 Mpts/kênh → giới hạn phân tích các tín hiệu dài hoặc tần số cao.

2. Màn hình hiển thị

GDS-900: Màn hình lớn 7” chuẩn WVGA, hiển thị 15 ô ngang, phù hợp quan sát nhiều chi tiết dạng sóng.
GDS-1000B: Màn hình nhỏ 5.7”, chỉ hiển thị 10 ô ngang, ít không gian phân tích hơn.

3. Tính năng đo nâng cao

GDS-900: Có thêm Pulse Count (đếm xung) và Area (tích phân waveform) – hữu ích khi phân tích mạch công suất hoặc dạng xung.
GDS-1000B: Không có tính năng này, chỉ dừng lại ở các phép đo cơ bản.

4. Thiết kế & di động
