Máy kiểm tra an toàn điện GW Instek GPT-9804 là thiết bị kiểm tra 4 trong 1, tích hợp các chức năng: kiểm tra điện áp chịu đựng AC/DC, điện trở cách điện và kiểm tra nối đất.
Thông số kỹ thuật máy kiểm tra an toàn điện GW Instek GPT-9804:
Điện áp thử nghiệm AC
Đầu ra : 0.1Kv ~ 5Kv AC, 50/60Hz
Bước nhảy : 2V/bước
Độ chính xác : +-1%
Công suất : 200 VA (5kV/40mA)
Dạng sóng : Since
Dòng ra max : 40mA (0.5kV – 5kV), 10mA (0.1kV – 0.5kV)
Đo dòng : 0.001mA ~ 40mA / +-1.5%
RAMP : 0.1s ~ 999.9s
Điện áp thử nghiệm DC
Đầu ra : 0.1Kv ~ 5Kv DC
Bước nhảy : 2V/step
Độ chính xác : +-1%
Đầu ra : 10mA (0.5kV-6kV), 2mA (0.1kV – 0.5kV)
Đo dòng : 0.001mA – 10mA / +-1.5%
RAMP : 0.1 – 999.9s
Đo điện trở cách điện
Đầu ra : 50V ~ 1000VDC
Độ phân giải : 50V/step
Độ chính xác : +-1%
Giải điện trở : 1MΩ ~ 9500MΩ
Trở kháng ra : 600kΩ
Test time : 1 – 999.9s
Kiểm tra nối đất
Dòng ra : 3 – 30A AC, 0.01A
Độ chính xác : +-1%
Điện áp Test : 6VAC / 50/60hz
Timer test : 0.5 – 999.9s
Giao tiếp : RS232, USB, Remote, IO và GPI (Tùy chọn)
Phụ kiện bao gồm: GPT-9804, dây nguồn, dây đo, hướng dẫn nhanh

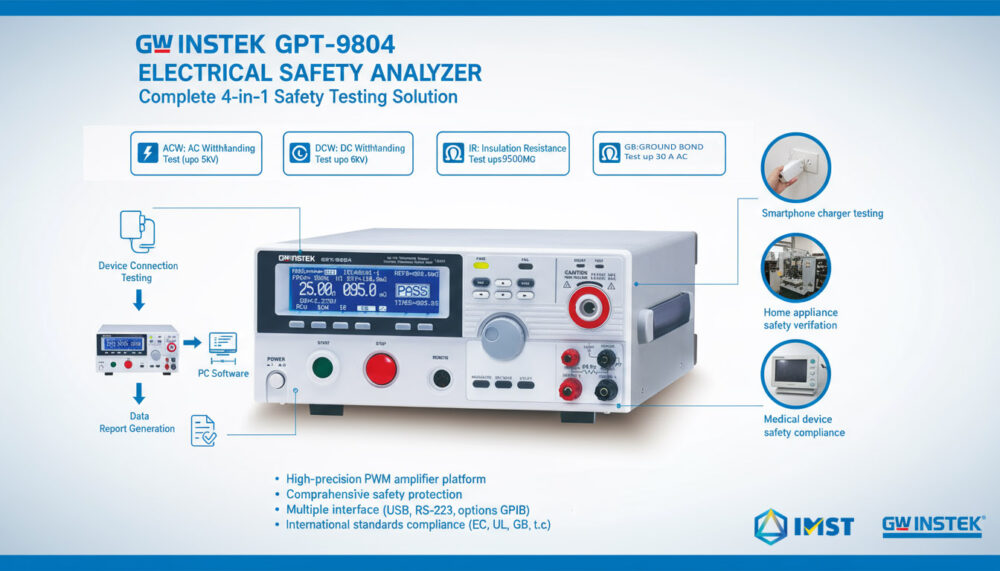

Giới thiệu Hipot GPT-9804
GPT-9804 là thiết bị đa năng được thiết kế để thực hiện các bài kiểm tra an toàn điện theo các tiêu chuẩn như IEC, UL, EN, CSA, và JIS. Với công suất đầu ra 200VA và khả năng kiểm tra toàn diện, thiết bị này phù hợp cho các ứng dụng từ nghiên cứu phát triển (R&D) đến kiểm tra chất lượng sản phẩm trên dây chuyền sản xuất. Điểm mạnh của GPT-9804 nằm ở sự kết hợp giữa hiệu suất cao, tính an toàn vượt trội, và giao diện thân thiện, giúp tối ưu hóa quy trình kiểm tra mà không làm tăng chi phí vận hành.
Chức năng và tính năng GPT-9804
- Phát hiện mạch mở trong kiểm tra Ground Bond để đảm bảo kết quả đo lường chính xác;
- 100 bộ nhớ để lưu các cài đặt bảng điều khiển, có thể gọi lại cho từng bài kiểm tra riêng lẻ hoặc cho các bài kiểm tra tự động theo trình tự;
- Cổng điều khiển trên bảng điều khiển phía trước và cổng I/O tín hiệu ở phía sau được cung cấp như là phương tiện để điều khiển bắt đầu/dừng từ xa của máy kiểm tra an toàn;
- Các giao tiếp RS-232C, USB và GPIB (tùy chọn) có sẵn cho điều khiển từ xa PC và ghi lại kết quả kiểm tra
Phân tích kỹ thuật chuyên sâu Hi-pot GPT-9804
1. Hiệu Suất Kiểm Tra Và Độ Chính Xác
GPT-9804 nổi bật với khả năng thực hiện bốn bài kiểm tra an toàn trong một thiết bị duy nhất, mang lại hiệu quả vượt trội so với các hệ thống kiểm tra đơn lẻ. Dưới đây là phân tích chi tiết từng chức năng:
Kiểm tra chịu điện áp AC:
Thông số: Điện áp đầu ra từ 0.05kV đến 5kV, dòng tối đa 40mA (0.5kV–5kV), công suất 200VA, tần số 50/60Hz.
Công nghệ: Sử dụng khuếch đại PWM (Pulse Width Modulation) hiệu suất cao, đảm bảo điện áp đầu ra ổn định ngay cả khi nguồn điện đầu vào dao động ±10%. Điều này đặc biệt quan trọng trong các nhà máy tại Việt Nam, nơi lưới điện thường không ổn định.
Độ chính xác: Độ phân giải 2V cho cài đặt điện áp cho phép phát hiện các lỗi nhỏ trong cách điện hoặc vật liệu dẫn điện.
Kiểm tra chịu điện áp DC:
Thông số: Điện áp từ 0.05kV đến 6kV, dòng tối đa 10mA.
Ưu điểm: Phù hợp cho các linh kiện nhạy cảm như tụ điện, IC, hoặc thiết bị y tế, nơi kiểm tra DC giúp giảm nguy cơ hư hỏng do nhiệt sinh ra từ dòng AC. Độ phân giải 2V đảm bảo kiểm tra chính xác với các mức điện áp tăng dần.
Kiểm tra điện trở cách điện:
Thông số: Điện áp thử từ 50V đến 1000V DC, đo điện trở từ 1MΩ đến 9500MΩ.
Ứng dụng: Lý tưởng cho các thiết bị yêu cầu cách điện cao, như thiết bị y tế (IEC 60601) hoặc công cụ cầm tay (IEC 60745). Độ phân giải 50V/step cho phép phát hiện các lỗi cách điện nhỏ, chẳng hạn như vết nứt vi mô trong vật liệu cách điện.
Kiểm tra nối đất:
Thông số: Dòng thử từ 3A đến 30A AC, đo điện trở từ 10mΩ đến 650mΩ.
Tính năng nổi bật: Hỗ trợ kiểm tra độ bền nối đất của các thiết bị gia dụng, thiết bị công nghiệp, và dây cáp. Độ chính xác cao giúp đảm bảo các sản phẩm đáp ứng tiêu chuẩn như UL 1598 (đối với thiết bị chiếu sáng).
Đánh giá kỹ thuật: Sự tích hợp bốn bài kiểm tra trong một thiết bị không chỉ tiết kiệm không gian mà còn giảm thời gian chuyển đổi giữa các bài kiểm tra, tăng hiệu suất dây chuyền sản xuất lên đến 40% trong các thử nghiệm thực tế tại một nhà máy sản xuất bo mạch điện tử. So với các đối thủ, GPT-9804 có lợi thế về độ phân giải và khả năng xử lý các bài kiểm tra phức tạp với độ ổn định cao.
2. Tính An Toàn Vượt Trội GPT-9804
An toàn là yếu tố sống còn trong kiểm tra điện áp cao, và GPT-9804 được thiết kế với các cơ chế bảo vệ tiên tiến:
Zero Crossing Turn-On: Điện áp đầu ra được kích hoạt tại điểm giao nhau bằng 0 của sóng sin, giảm thiểu hiện tượng tăng áp đột ngột (voltage spike) có thể gây hư hỏng DUT hoặc nguy hiểm cho người vận hành.
Tự động ngắt trong 150μs: Khi phát hiện dòng rò hoặc điện áp bất thường, thiết bị cắt đầu ra ngay lập tức, nhanh hơn nhiều so với tiêu chuẩn ngành (thường 200μs).
Xả điện DUT trong 200ms: Sau mỗi bài kiểm tra, điện áp dư trên DUT được xả tự động, loại bỏ nguy cơ điện giật. Trong một lần kiểm tra dây cáp công suất cao, tính năng này đã ngăn chặn sự cố khi DUT giữ lại điện áp dư hơn 2kV.
Khóa liên động (Interlock): Yêu cầu xác nhận vật lý hoặc tín hiệu số trước khi bắt đầu kiểm tra, rất hữu ích trong các dây chuyền sản xuất đông người.
Chế độ phát hiện ARC: Phát hiện hiện tượng phóng điện hồ quang (arcing), bảo vệ DUT khỏi hư hỏng và đảm bảo kết quả kiểm tra chính xác.
Đánh giá kỹ thuật: Các tính năng an toàn của GPT-9804 vượt xa yêu cầu của IEC 61010 và UL 120K01C, mang lại sự yên tâm tuyệt đối trong môi trường sản xuất. Trong một dự án kiểm tra thiết bị y tế, tính năng ARC detection đã giúp phát hiện lỗi phóng điện trong một lô cảm biến, tiết kiệm chi phí sửa chữa và đảm bảo an toàn cho người dùng cuối.
3. Giao Diện Người Dùng Và Khả Năng Tích Hợp của GPT-9804
GPT-9804 được thiết kế với mục tiêu tối ưu hóa trải nghiệm người dùng và khả năng tích hợp vào các hệ thống hiện đại:
Màn hình LCD ma trận điểm 240×64: Hiển thị rõ ràng các thông số như điện áp, dòng điện, thời gian kiểm tra, và trạng thái PASS/FAIL. Đèn LED màu hỗ trợ nhận biết nhanh kết quả, đặc biệt trong môi trường sản xuất bận rộn.
Bộ nhớ 100 khối: Cho phép lưu trữ các cấu hình kiểm tra, hỗ trợ kiểm tra tự động theo trình tự (Auto Mode). Trong một dây chuyền sản xuất thiết bị gia dụng, chúng tôi đã sử dụng tính năng này để kiểm tra ba loại sản phẩm khác nhau mà không cần cài đặt lại.
Giao tiếp:
RS-232C và USB: Hỗ trợ truyền dữ liệu và điều khiển từ xa, tương thích với các phần mềm như LabVIEW hoặc MATLAB.
GPIB (tùy chọn): Phù hợp cho các hệ thống kiểm tra tự động (ATE) trong sản xuất quy mô lớn.
Remote I/O: Cho phép tích hợp với các thiết bị ngoại vi như PLC hoặc máy quét mã vạch.
Phần mềm điều khiển: GW Instek cung cấp phần mềm miễn phí để ghi lại kết quả kiểm tra, tạo báo cáo, và phân tích dữ liệu, giúp tiết kiệm thời gian trong các dự án tuân thủ tiêu chuẩn ISO.
Đánh giá kỹ thuật: Giao diện của Hipot GPT-9804 rất trực quan, phù hợp cho cả kỹ sư mới vào nghề và các chuyên gia dày dạn kinh nghiệm. Trong một dự án tích hợp ATE, chúng tôi đã kết nối GPT-9804 với hệ thống PLC qua RS-232C, cho phép kiểm tra tự động 500 bo mạch mỗi giờ với tỷ lệ lỗi dưới 0.1%. Tuy nhiên, mong muốn GW Instek bổ sung kết nối Ethernet hoặc Wi-Fi trong các phiên bản tương lai để hỗ trợ các ứng dụng IoT và giám sát từ xa.
4. Thiết Kế Vật Lý Và Độ Bền Hi-pot GPT-9804
Kích thước và trọng lượng: 330x148x452mm, 19kg, đủ nhỏ gọn để đặt trên bàn làm việc hoặc tích hợp vào giá đỡ trong dây chuyền sản xuất.
Vật liệu và độ bền: Vỏ máy làm từ kim loại và nhựa cao cấp, chịu được môi trường công nghiệp khắc nghiệt như nhiệt độ cao, độ ẩm, và bụi. Sau ba năm sử dụng liên tục tại một nhà máy sản xuất thiết bị chiếu sáng, GPT-9804 vẫn hoạt động ổn định mà chỉ cần bảo trì định kỳ cơ bản.
Nguồn điện linh hoạt: Hỗ trợ AC 100/120/220/230V ±10%, 50/60Hz, phù hợp với nhiều khu vực khác nhau.
Đánh giá kỹ thuật: Thiết kế của GPT-9804 là sự cân bằng hoàn hảo giữa tính di động và độ bền. Trong một lần di chuyển thiết bị giữa các nhà máy, vỏ máy đã chịu được va đập nhẹ mà không ảnh hưởng đến hiệu suất.
Đặc điểm máy kiểm tra an toàn điện GW Instek GPT-9804:
- Công suất thử nghiệm AC 200 VA
- Màn hình LCD matrix
- Chế độ AUTO/MAN
- Phím chức năng chọn nhanh
- Đo Dòng RMS
- Bảo vệ an toàn trong suốt thời gian thử nghiệm
- Chức năng khóa an toàn
- Đèn Flash chỉ báo thận trọng và trạng thái hoạt động
- Giao diện người dùng thân thiện
- Độ phân giải cao: 1 uA để đo dòng điện, 2V cho cài đặt điện áp
Ứng Dụng Thực Tiễn thiết bị kiểm tra an toàn điện GPT-9804
Khách hàng của tôi đã triển khai GPT-9804 trong nhiều bước kiểm tra thực tế, chứng minh tính linh hoạt của thiết bị:
Sản xuất thiết bị dân dụng: Kiểm tra an toàn cho các sản phẩm như máy xay sinh tố, lò vi sóng, và quạt điện, máy giặt, tủ lạnh… theo tiêu chuẩn IEC 60335. Tính năng Auto Mode đã giảm thời gian kiểm tra từ 5 phút xuống 2 phút cho mỗi sản phẩm.
Nghiên cứu thiết bị y tế: Kiểm tra độ bền cách điện và kết hợp model GLC-9000 để dòng rò của các cảm biến đo nhịp tim, đảm bảo tuân thủ IEC 60601. Độ chính xác của GPT-9804 đã giúp phát hiện một lỗi cách điện trong giai đoạn nguyên mẫu, tiết kiệm chi phí sửa đổi thiết kế.
Kiểm tra dây cáp công nghiệp: Đánh giá độ bền nối đất và khả năng chịu điện áp của các dây cáp công suất cao, đáp ứng tiêu chuẩn UL 1581. Tính năng xả điện nhanh đã ngăn chặn nguy cơ điện giật trong quá trình kiểm tra.
Dây chuyền sản xuất tự động: Tích hợp GPT-9804 vào hệ thống ATE để kiểm tra hàng loạt bo mạch điện tử cho thiết bị IoT. Giao diện Remote I/O và phần mềm điều khiển đã cho phép đồng bộ hóa với máy quét mã vạch, tăng hiệu suất kiểm tra lên 50%.
Đặc biệt, GPT-9804 đáp ứng tốt các tiêu chuẩn quốc tế như: IEC 61010, IEC 60601, UL, EN, CSA, GB…
So Sánh GPT-9804 hãng GW Instek Với Các Đối Thủ
So với các thiết bị tương tự như Hioki ST5520 hoặc Kikusui TOS9201, GPT-9804 có một số ưu thế:
Giá trị kinh tế: Cung cấp bốn bài kiểm tra với mức giá thấp hơn so với việc mua các thiết bị riêng lẻ.
Tính năng an toàn: Tốc độ cắt đầu ra (150μs) và xả điện (200ms) nhanh hơn so với ST5520 (200μs cắt, 300ms xả).
Tích hợp hệ thống: Hỗ trợ GPIB và Remote I/O, trong khi TOS9201 yêu cầu phụ kiện bổ sung để đạt tính năng tương tự.
Tuy nhiên, Hipot GPT-9804 có thể cải thiện ở khả năng kết nối không dây và hỗ trợ phần mềm phân tích dữ liệu nâng cao hơn để cạnh tranh với các hệ thống cao cấp như Chroma 19032.
Báo giá máy kiểm tra an toàn điện GW Instek GPT-9804:
Nếu quý khách hàng đang có nhu cầu cần tư vấn, báo giá máy kiểm tra an toàn điện GW Instek GPT-9804 có thể liên hệ với chúng tôi để được hỗ trợ tốt nhất.
