Tải điện tử AC/DC AEL-5000 điện áp 480V chiếm lĩnh một vị trí vô cùng quan trọng trong phân khúc đo kiểm điện áp cao, tải phi tuyến. Nếu Quý khách đang vận hành hoặc nghiên cứu về nguồn điện công nghiệp đặc biệt, UPS trung thế, hoặc thiết bị quốc phòng – hàng không – Không quân, thì AEL-5003-480-18.75 và AEL-5004-480-28 là lựa chọn khó có thể thay thế.
Giới thiệu Tải điện tử AEL-5000 480Vrms, 700VDC
Khác với các nhóm AEL-5000 350V và 425V vốn phổ thông hơn trong công nghiệp dân dụng, dòng AEL-5000 480V được thiết kế để phục vụ các thị trường đặc thù – nơi cần mô phỏng tải điện áp cao, công suất lớn, dòng điện chính xác trong thời gian ngắn.
Dòng thiết bị tải điện tử lập trình AC/DC AEL-5000 điện áp 480VAC/ 700VDC gồm 2 model:
| Model | Điện áp AC/DC | Dòng điện (Arms) | Tần số | Công suất (W) |
| AEL-5003-480-18.75 | 50~480Vrms/ 5 ~ 700VDC | 18.75 Arms / 56.25 Apeak | DC, 40 ~ 70Hz(CC, CP Mode), DC ~ 70Hz(LIN, CR, CV Mode) | 2,800W (Turbo OFF) / 5,600W (Turbo ON) |
| AEL-5004-480-28 | 50~480Vrms/ 5 ~ 700VDC | 28 Arms / 84 Apeak | DC, 40 ~ 70Hz (CC, CP Mode), DC ~ 70Hz (LIN, CR, CV Mode) | 3,750W (Turbo OFF) / 7,500W (Turbo ON) |
Tất cả đều hỗ trợ điện áp tải lên đến 480Vrms (AC) và 700VDC, hoạt động ổn định ở tần số 40~70Hz, có thể dùng kiểm tra cho nguồn xoay chiều lẫn nguồn một chiều. Đặc biệt, phù hợp với hầu hết các hệ thống nguồn dân dụng và công nghiệp, đồng thời có khả năng mở rộng lên đến 440Hz hoặc 1kHz trong các phiên bản tùy chọn đặc biệt – lý tưởng cho các ứng dụng kiểm tra thiết bị hàng không, quân sự, hoặc nguồn tần số cao.
Cấu hình thông số chi tiết xem: TẠI ĐÂY!

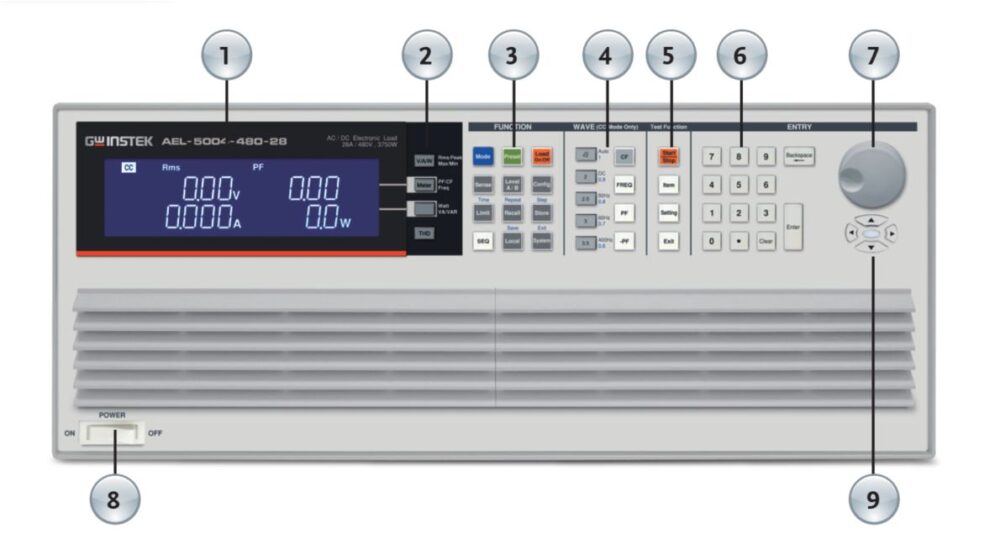

Giải thích nút bấm mặt trước tải điện tử AEL-5000 480Vrms
| 1 | Màn hình tải AC hiển thị bốn đơn vị đo cùng lúc: điện áp(Vrms, Vpeak, Vmax., Vmin), dòng điện(Irms, Ipeak, Imax., Imin.), Công suất(VA), Tần số, Hệ số đỉnh CF, Hệ số công suất PF, tổng méo hài điện áp(VTHD), Hài điện áp(VH), tổng méo hài dòng điện(ITHD), Hài dòng điện(IH) |
| 2 | Nút chuyển đổi đơn vị đo: Nút V / A / W có thể cài đặt hiển thị Rms / Peak / Max / Min,phím Meter có thể lựa chọn PF / CF / FREQ. Phím trắng đổi giá trị WATT / VA / VAR. phí THD hiển thị Hài THD V/I |
| 3 | Phím chức năng: Mode; Preset ON / OFF; Load ON / OFF; Sense ON / OFF; Level A / B; Config; Limit; Recall Store; SEQ; Local; Các phím chức năng vận hành |
| 4 | Phím dạng sóng có thể thiết lập nhanh: CF: √2 / 2 / 2.5 / 3 / 3.5 , +/- PF: 0.6 / 0.7 / 0.8 / 0.9 / 1.0, FREQ: Auto / 50 Hz / 60 Hz / 400 Hz |
| 5 | Phím chức năng kiểm tra, có thể lựa chọn các chức năng kiểm tra: Short / OPP / OCP /Non-L / NL-CR /Fuse / Batt (xả ắc qui/pin) / Trans (UPS transfer time) |
| 6 | Phím số |
| 7 | Núm vặn điều chỉnh |
| 8 | Công tắc nguồn |
| 9 | Phím điều hướng |
Ký hiệu chức năng mặt sau tải điện tử AEL-5000 480Vrsm/700VDC
| 10 | Ổ cắm nguồn AC |
| 11 | đầu vào Vmonitor、 Imonitor、 Analog input、 SYNC input |
| 12 | Đầu vào Vload, Vsense |
| 13 | Master- slave kết nối với những tải còn lại. tối đa 8 module load để làm tải 3 pha và tải song song mở rộng dải kiểm tra. |
| 14 | Cổng giao tiếp theo option: GPIB/USB/LAN/ RS232 |
Điểm nổi bật của dòng AEL-5000 425VAC 600VDC
Chế độ tải đa dạng – Mô phỏng chính xác tải thực tế:
Dòng tải điện tử AEL-5000 480Vrsm/700VDC vẫn có đủ các chế độ tải như những dòng khác:
- CC (Constant Current), Linear CC (Dòng tuyến tính), CR (Constant Resistance), CV (Constant Voltage) và CP (Constant Power)
- AC Rectified Load
Tải chỉnh lưu của thiết bị đạt THD dòng đến 80%, giúp mô phỏng tải phi tuyến theo chuẩn IEC 62040-3 và IEC 61683, phục vụ mục đích:
-
Kiểm tra inverter hòa lưới
-
Mô phỏng tải máy công nghiệp sử dụng SCR, TRIAC
-
Đánh giá chất lượng điện đầu ra inverter PV

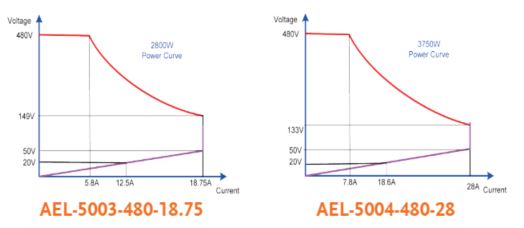

Đường cong công suất của tải AEL-5000 480Vrsm
Chế độ hoạt động dòng tải AC DC AEL-5000 480Vrms
Chức năng kiểm tra của tải lập trình AEL-5000
Chịu tải điện áp cao với hệ số an toàn lớn
Model AEL-5004-480-28, ví dụ: có thể xử lý điện áp 480Vrms liên tục, giúp mô phỏng điều kiện hoạt động thực tế trong:
- Trạm biến áp cấp trung thế
- Trạm sạc EV công suất lớn (AC high-level 3-phase)
- Mô phỏng sự cố điện áp tăng đột biến (spike)
Ứng dụng AEL-5000 trong kiểm tra solar và hàng không, quốc phòng
Năng lượng mặt trời (Solar)
- Điện áp đầu ra từ inverter PV thông thường từ 380V–480V AC
- Thiết bị Tải AC AEL-5004-480-28 cho phép kiểm tra hoạt động inverter tải 100% phi tuyến
- Mô phỏng chuyển đổi từ tải điện trở → tải phi tuyến để đánh giá khả năng phản ứng
Nguồn điện hàng không 400Hz–800Hz
- Đáp ứng thử nghiệm điện áp 115–400Vrms ở tần số cao (Cần sử dụng tải được thiết kế đặc biệt có dải tần cao)
- Đo thời gian đáp ứng khi cắm tải nóng hoặc chuyển pha
- Kiểm tra độ méo, hệ số công suất, phản ứng khi bật/tắt tải đột ngột
Ứng dụng trong Quốc phòng
- Thử tải với dải điện áp cao, sóng biến dạng lớn
- Kiểm tra khả năng chịu đột biến của mạch nguồn quân sự
- Mô phỏng tình huống ngắn mạch cục bộ, spike voltage trong 100ms

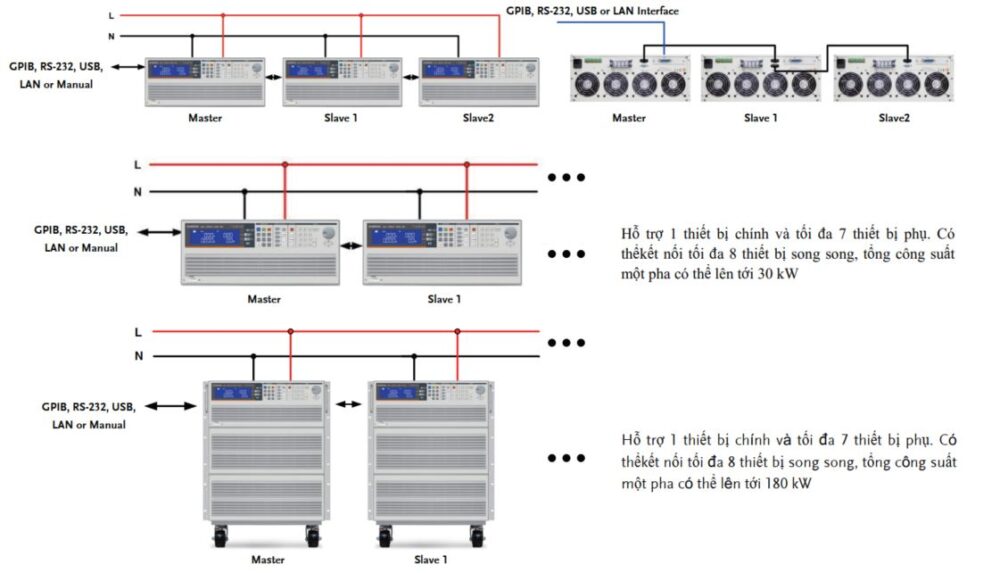

Điều khiển song song mở rộng công suất tải
Công suất tối đa của một pha có thể lên tới 30kW, tổng công suất 3 pha lên tới 90kW kết nối ba pha dạng △ hoặc Y
Điều khiển tập trung bằng 1 thiết bị Master và các Slave đồng bộ tự động, rất thuận tiện cho trạm thử nguồn lớn, kiểm tra hệ thống 3 pha, hoặc sản xuất inverter công suất cao.
Giao diện điều khiển AEL-5003 và AEL-5004 tương thích hệ thống kiểm tra tự động ATE
Các model AEL-5003-480-18.75 và AEL-5004-480-28 hỗ trợ điều khiển từ xa qua:
- Cổng GPIB – Chuẩn giao tiếp công nghiệp lâu đời, ổn định (Option)
- Cổng USB / LAN / RS-232 (Option)– dễ tích hợp vào hệ thống kiểm tra tự động (ATE)
- Hỗ trợ giám sát điện áp và dòng analog
- Điều khiển từ xa bằng PC, SCPI command, hoặc phần mềm của GW Instek
Lý tưởng cho kiểm định điện áp cao đối với một số ứng dụng đặc biết với tải AEL-5000?
| Ứng dụng | Lợi ích |
| Trạm nguồn EV AC | Mô phỏng tải 480V để kiểm tra thiết bị sạc |
| Inverter solar 3pha | Thử nghiệm chế độ phi tuyến với THD cao |
| UPS công suất lớn | Đánh giá thời gian chuyển mạch, đáp ứng tần số cao |
| Thiết bị Quốc phòng/ Hàng không | Mô phỏng spike, tải đột biến, dạng sóng méo |
Dù chỉ gồm 2 model, dòng tải điện tử AC/DC AEL-5000 điện áp 480V lại chiếm lĩnh một vị trí vô cùng quan trọng trong phân khúc đo kiểm điện áp cao, tần số cao, tải phi tuyến.
Tải điện tử lập trình AEL-5000 cần mua ở đâu?
Khi lựa chọn mua tải điện tử AEL-5000 của GW Instek tại IMST – nhà phân phối chính thức tại Việt Nam, khách hàng không chỉ sở hữu một thiết bị đo kiểm chất lượng cao, mà còn nhận được giá trị gia tăng toàn diện, bao gồm kỹ thuật, hậu mãi và hỗ trợ ngoài bảo hành thiết bị:
1. Hỗ trợ kỹ thuật chuyên sâu – từ tư vấn đến vận hành thực tế
- Tư vấn chọn model phù hợp nhất với yêu cầu tải, điện áp, dòng, ứng dụng đặc thù (R&D, inverter, UPS, pin…)
- Hỗ trợ thiết tư vấn tải mô phỏng, kết nối song song, cấu hình 3 pha, đồng bộ tín hiệu đo
- Hướng dẫn cài đặt phần mềm, điều khiển qua USB/LAN/RS-232/GPIB
2. Dịch vụ hậu mãi chính hãng – nhanh chóng, đáng tin cậy
- Bảo hành 12 tháng theo tiêu chuẩn của GW Instek, thực hiện bởi IMST
- Đội ngũ kỹ sư được đào tạo chính hãng, hỗ trợ tận nơi nếu cần
- Dịch vụ hiệu chuẩn định kỳ, cấp giấy chứng nhận, phù hợp kiểm định ISO 17025 (Bên thứ 3 trong nước)
3. Đầy đủ chứng từ và tài liệu kỹ thuật
- Cung cấp trọn bộ: catalog, manual
- Chứng nhận xuất xứ (CO) và chất lượng (CQ) đầy đủ – phục vụ thầu, hồ sơ chất lượng
- Hỗ trợ cung cấp chứng từ hợp lệ hóa đơn, thanh toán theo hợp đồng doanh nghiệp
- Đáp ứng các yêu cầu đặc biệt như: tài liệu bàn giao, hướng dẫn đào tạo, nghiệm thu…
4. Tư vấn giải pháp đo lường tổng thể
IMST không chỉ bán tải điện tử, mà còn tư vấn hệ thống đo – ví dụ:
- Tải điện tử kết hợp oscilloscope, power meter, data logger
- Thiết kế hệ thống đo kiểm hoàn chỉnh: nguồn – tải – đo – ghi – điều khiển
- Hướng dẫn lựa chọn thêm các thiết bị như: Biến dòng, hộp đấu tải, relay điều khiển, DAQ…
5. Uy tín lâu năm – Đối tác của GW Instek tại Việt Nam
- IMST là nhà phân phối chính hãng GW Instek từ năm 2022
- Được khách hàng trong ngành điện – điện tử, viện nghiên cứu, nhà máy công nghiệp tin tưởng
- Đội ngũ kỹ sư hiểu rõ về điện áp, dòng, hệ thống đo công suất, inverter, pin, năng lượng tái tạo
Chọn mua tải điện tử AEL-5000 tại IMST, bạn không chỉ nhận được thiết bị chính hãng chất lượng cao từ GW Instek, mà còn có được:
“Thiết bị phù hợp – Tư vấn đúng kỹ thuật – Hỗ trợ toàn diện – Giá trị lâu dài”
