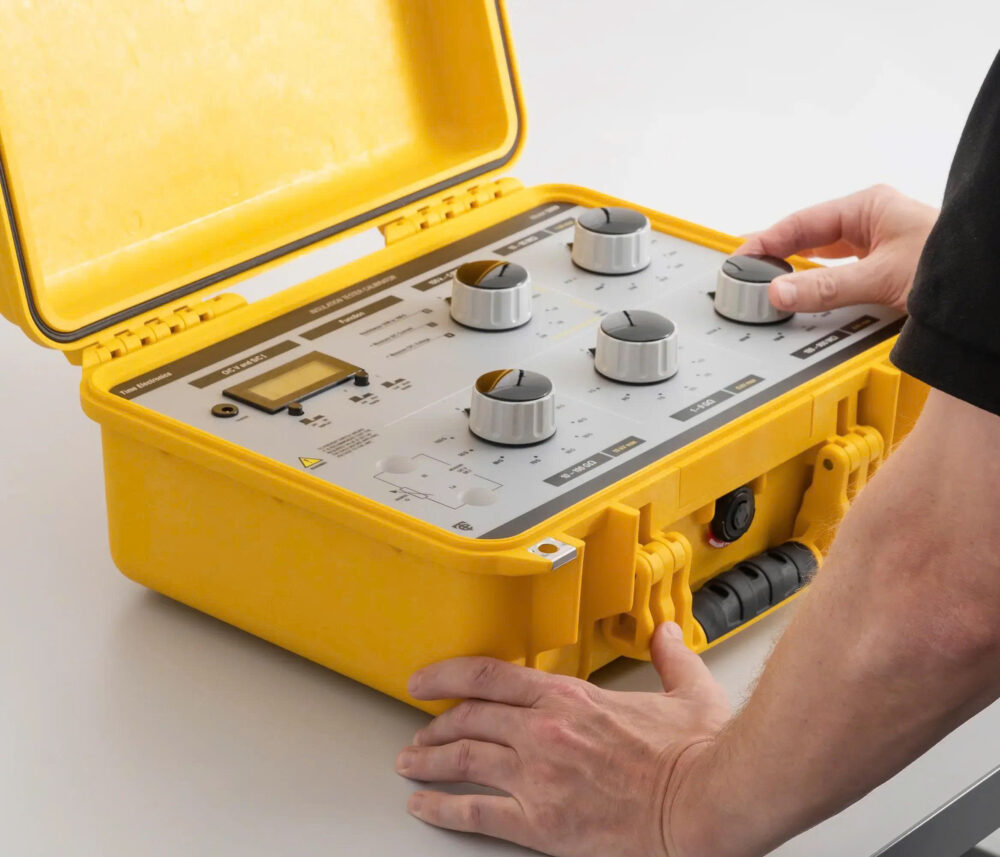

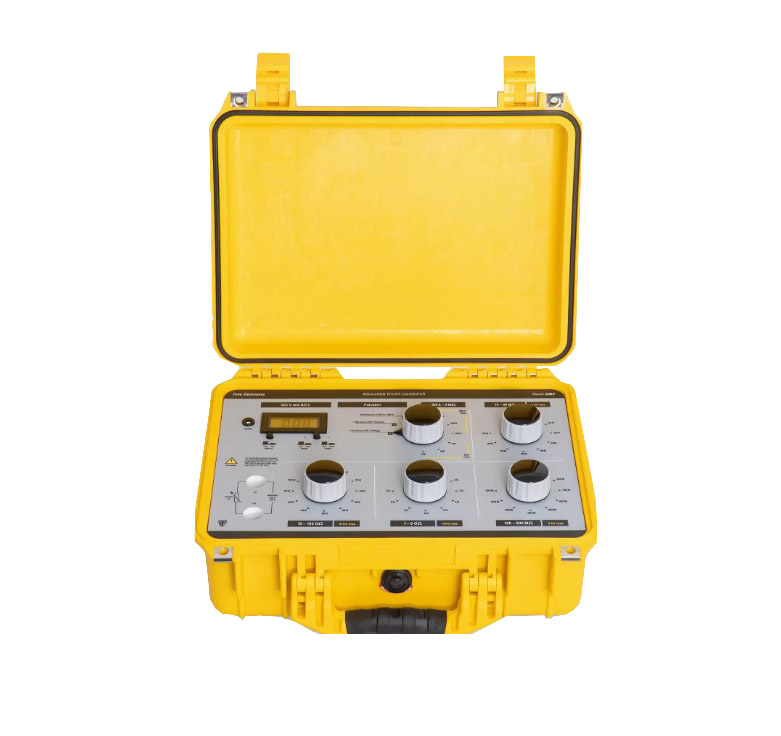

5069 Insulation Tester Calibrator là thiết bị hiệu chuẩn và kiểm tra máy đo điện trở cách điện (Insulation Tester), Megohm meters được thiết kế cho các thiết bị có điện áp thử lên đến 10 kV.
5069 tích hợp ba chức năng chính trong một thiết bị: nguồn điện trở cách điện chuẩn, đo điện áp hở mạch (Open Circuit Voltage) và đo dòng ngắn mạch (Short Circuit Current). Nhờ đó, người dùng có thể kiểm tra nhiều thông số quan trọng của máy đo điện trở cách điện trên cùng một thiết bị.
Thông số kỹ thuật 5069 Time Electronics
Dải đo: 100 kΩ đến 100 GΩ theo thang thập phân
Giá trị cố định: 5 MΩ, 2 MΩ, 1 MΩ, 500 kΩ, 200 kΩ, 100 kΩ
Độ chính xác:
- 100 kΩ đến 5 MΩ = 1%.
- 10 MΩ đến 10 GΩ = 1%.
- 10 GΩ đến 100 GΩ = 5%.
Điện áp tối đa:
- 100 kΩ, 200 kΩ, 500 kΩ: 500 V
- 1 MΩ, 2 MΩ, 5 MΩ: 2 kV
- 10 MΩ: 2 kV
- 20 MΩ: 4 kV
- 30 MΩ đến 10 GΩ: 6 kV
- 10 GΩ đến 100 GΩ: 10 kV
LƯU Ý: Điện áp tối đa được áp dụng phải được giới hạn ở mức định mức của thang đo thập phân thấp nhất đang được sử dụng.
Hệ số nhiệt điện trở: Dưới 250 ppm/°C
Đo điện áp hở mạch: Dải điện áp từ 0 đến 2 kV, độ chính xác 1% FS. Dải điện áp từ 0 đến 10 kV, độ chính xác 2% FS.
Hiển thị điện áp: 1.999 kV toàn thang đo và 10 kV toàn thang đo.
Đo dòng điện ngắn mạch: Dải đo 0 đến 2 mA và dải đo 0 đến 20 mA = độ chính xác 1% FS.
Hiển thị dòng điện: 1,999 mA toàn thang đo và 19,99 mA toàn thang đo.
Nguồn cấp: Pin sạc
