Cách đo cuộn cảm thực chất là đo giá trị điện cảm L (đơn vị H, mH, µH, nH) cùng các thông số liên quan như điện trở DC (DCR), hệ số chất lượng Q, hệ số tổn hao D. Tùy vào mục đích, bạn có thể chỉ cần kiểm tra nhanh cuộn cảm còn thông hay đứt bằng đồng hồ vạn năng, hoặc cần đo chính xác giá trị L tại tần số quy định bằng LCR meter hay máy hiện sóng kết hợp mạch cộng hưởng.
Bài viết này IMST tổng hợp đầy đủ các phương pháp đo cuộn cảm từ cơ bản đến chuyên sâu, kèm quy trình chuẩn từng bước, những lỗi sai số hay gặp và gợi ý thiết bị thực tế phù hợp từng nhu cầu. Nội dung được đúc kết từ kinh nghiệm tư vấn và triển khai giải pháp đo lường cho nhà máy, phòng R&D tại Việt Nam mà đội ngũ chúng tôi đã thực hiện trong nhiều năm qua.
Cần đo “gì” trên cuộn cảm?
Khi nói “đo cuộn cảm”, trọng tâm chính là xác định giá trị điện cảm L của cuộn dây. Tuy nhiên, tùy ứng dụng cụ thể, bạn có thể cần thêm nhiều thông số khác nữa.
Giá trị điện cảm L (H, mH, µH, nH) cho biết khả năng tích trữ năng lượng từ trường của cuộn dây, và đây là thông số quan trọng nhất khi thiết kế mạch lọc, mạch cộng hưởng hay biến áp xung. Bên cạnh đó, điện trở DC (DCR) phản ánh tổn hao đồng trên dây quấn, ảnh hưởng trực tiếp đến hiệu suất và nhiệt độ hoạt động. Với các ứng dụng RF, mạch cộng hưởng hay phân tần loa, hệ số chất lượng Q và hệ số tổn hao D (tanδ) cũng rất cần thiết vì chúng cho biết cuộn cảm “tốt” đến mức nào tại tần số làm việc.
Thực tế thì mục đích sử dụng sẽ quyết định bạn cần đo đến đâu và dùng thiết bị gì. Nếu chỉ sửa chữa, bảo trì, bạn ưu tiên kiểm tra nhanh cuộn còn thông hay đứt, có chập vòng không. Còn nếu làm thiết kế, R&D hoặc kiểm tra chất lượng trong sản xuất, bạn cần đo chính xác L, Q, D tại tần số xác định bằng LCR meter hoặc máy phân tích trở kháng.
| Nhóm thiết bị đo | Thông số đo được | Độ chính xác | Phù hợp với |
|---|---|---|---|
| Đồng hồ vạn năng (thang Ω) | DCR, kiểm tra thông/đứt | Tương đối | Sửa chữa, bảo trì hiện trường |
| Đồng hồ vạn năng có thang L hoặc LCR cầm tay | L, R, C (cơ bản) | Trung bình | Bảo trì, lắp đặt, phân biệt tương đối |
| LCR meter để bàn / cầu đo LCR | L, C, R, DCR, Q, D, Z, θ, ESR | Cao (0.05-0.1%) | R&D, sản xuất, hiệu chuẩn |
| Máy hiện sóng + máy phát tín hiệu | L (tính gián tiếp qua f cộng hưởng) | Phụ thuộc tụ mẫu và đo f | Lab R&D, đo cuộn nhỏ µH/nH |
Kinh nghiệm từ IMST: trong các nhà máy sản xuất linh kiện điện tử, khâu IQC/PQC thường phải đo L, DCR, Q tại tần số tiêu chuẩn 100 Hz, 120 Hz, 1 kHz hoặc 10 kHz tùy loại cuộn. Cho nên LCR meter là thiết bị bắt buộc, còn đồng hồ vạn năng chỉ đóng vai trò kiểm tra nhanh bổ sung.
Chuẩn bị trước khi đo cuộn cảm
Dù bạn dùng phương pháp nào, việc chuẩn bị đúng cách sẽ giúp kết quả đo chính xác hơn và tránh hư hỏng thiết bị.
Đảm bảo an toàn điện là bước đầu tiên. Bạn cần ngắt hoàn toàn nguồn khỏi mạch chứa cuộn cảm và xả hết năng lượng tích trữ trong các tụ lân cận. Với yêu cầu đo chính xác, nên tháo cuộn cảm ra khỏi mạch hoặc ít nhất ngắt một đầu chân để các linh kiện song song không ảnh hưởng đến giá trị đo.
Tiếp theo, hãy kiểm tra bằng mắt và làm sạch chân cuộn cảm. Vệ sinh bằng cồn hoặc giấy nhám mịn để loại bỏ oxit, bụi bẩn gây tiếp xúc kém. Đồng thời quan sát xem cuộn có dấu hiệu cháy đen, đổi màu, nứt lõi hay lỏng chân không, vì đây là những dấu hiệu hỏng mà đôi khi giá trị đo vẫn “gần đúng” nhưng cuộn thực tế đã không còn đáng tin cậy.
Về chọn dải đo và tần số, nếu chưa biết trước giá trị cuộn cảm, bạn nên bắt đầu từ thang lớn nhất rồi giảm dần. Với LCR meter, tần số 100/120 Hz hoặc 1 kHz thường dùng cho cuộn nguồn, cuộn lọc công suất, còn 10 kHz trở lên phù hợp cho cuộn RF, cuộn filter tần số cao.
Cuối cùng, đừng quên hiệu chuẩn và zero thiết bị. Với LCR meter, thực hiện bù Open/Short (và Load nếu có) để loại bỏ sai số do dây dẫn, fixture. Với đồng hồ kim, chỉnh zero kim trên thang ohm trước khi đo.
| Phương pháp đo | Yêu cầu chuẩn bị chính | Ưu điểm | Nhược điểm | Độ chính xác |
|---|---|---|---|---|
| Đồng hồ vạn năng (thang Ω) | Zero kim, chọn thang ohm | Nhanh, đơn giản, rẻ | Chỉ đo DCR, không đo L | Thấp |
| LCR meter (cầm tay/để bàn) | Open/Short correction, chọn tần số | Đo L, Q, D, DCR chính xác | Giá cao hơn, cần hiểu cách thiết lập | Cao |
| Oscilloscope + máy phát | Chuẩn bị tụ mẫu C chính xác, lắp mạch LC | Đo cuộn nhỏ tốt, linh hoạt | Thiết lập lâu, phụ thuộc tụ mẫu | Trung bình – Cao |
Cách đo cuộn cảm bằng LCR meter
LCR meter là thiết bị chuyên dụng để đo trở kháng linh kiện thụ động, và đây là phương pháp cho kết quả chính xác nhất khi đo cuộn cảm. Thiết bị đặt một tín hiệu AC ở tần số xác định lên cuộn cảm, đo trở kháng phức, rồi tách ra các thành phần L, R, Q, D theo mô hình tương đương.
Nguyên lý hoạt động và khi nào nên dùng LCR meter
LCR meter (hay LCR bridge) hoạt động bằng cách đặt một điện áp hoặc dòng AC nhỏ lên linh kiện cần đo, sau đó phân tích biên độ và pha của tín hiệu phản hồi. Từ đó, thiết bị tính toán ra giá trị L, C, R cùng các tham số dẫn xuất như Q (hệ số chất lượng), D (hệ số tổn hao), Z (trở kháng), θ (góc pha), ESR,… Nhờ vậy, chỉ trong một lần đo, bạn đã có đầy đủ thông tin về cuộn cảm.
Bạn nên dùng LCR meter khi cần kiểm tra cuộn cảm trong dây chuyền sản xuất (cuộn lọc nguồn, choke, biến áp xung), khi thiết kế mạch cộng hưởng, phân tần loa, mạch RF cần L chính xác và Q cao, hoặc khi cần đo hàng loạt với tiêu chí OK/NG rõ ràng.
Về thiết bị thực tế, IMST thường tư vấn các dòng sau tùy nhu cầu:
| Hãng | Dòng sản phẩm tiêu biểu | Dải tần đo | Đặc điểm nổi bật |
|---|---|---|---|
| GW Instek | LCR-6002, LCR-6100, LCR-6200, LCR-6300 | 10 Hz – 300 kHz (tùy model) | Phù hợp R&D, phòng đo lường, giá hợp lý |
| GW Instek | LCR-8201, LCR-8205, LCR-8210, LCR-8220, LCR-8230, LCR-8250A | Lên đến 5 MHz (tùy model) | Dải tần rộng, đo cuộn RF, linh kiện SMD |
| Matrix | MCR-6100A, MCR-6200A, MCR-6600A, MCR-9005/ 9010/ 9020/ 9030, MCR-8100H | Tùy model | Tốc độ đo nhanh, giao tiếp Handler, phù hợp sản xuất |

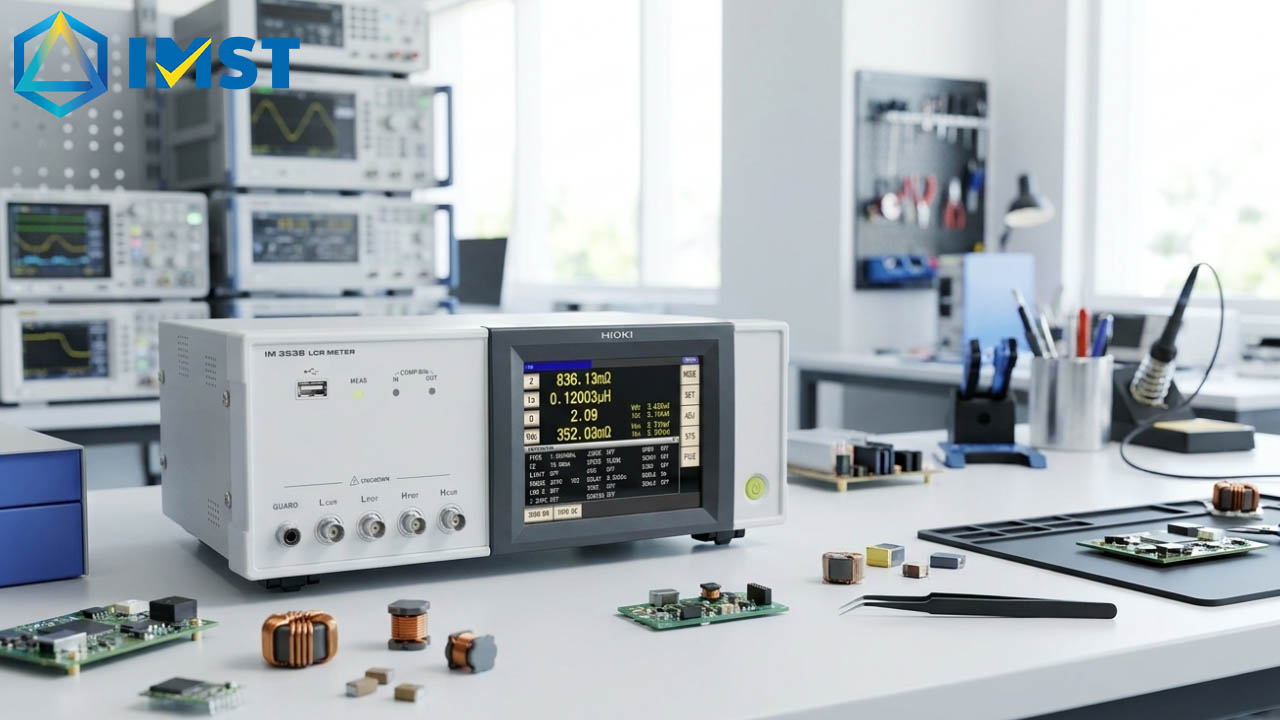

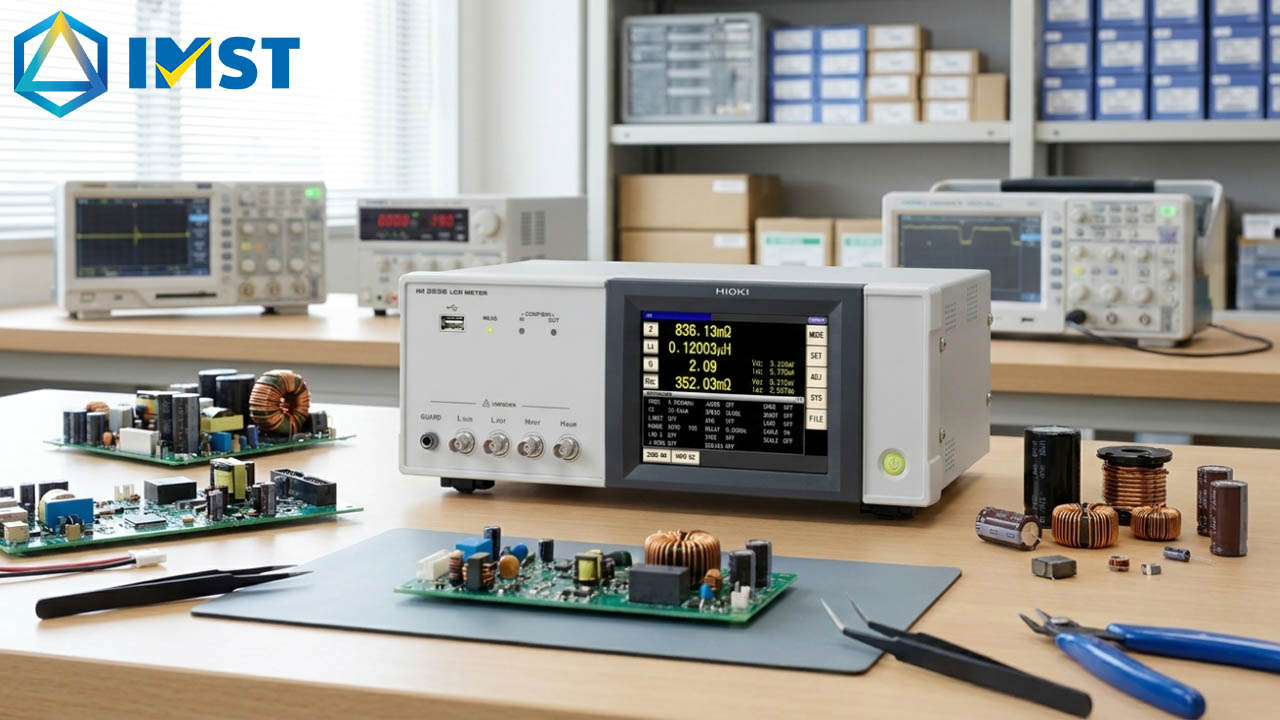

| Hioki | IM3523, IM3536, IM3590 | Lên đến 8 MHz (tùy model) | Độ chính xác cao, dải tần rộng |
| Hioki | IM7581 | Lên đến 300 MHz | Máy phân tích trở kháng, đo cuộn RF nhỏ, nH |
Quy trình đo cuộn cảm bằng LCR meter để bàn
Quy trình chuẩn gồm 5 bước, áp dụng được cho hầu hết các dòng LCR meter để bàn mà IMST đang phân phối.
Bước 1: Chuẩn bị và hiệu chuẩn
Kết nối nguồn cho LCR meter, bật máy và chờ ổn định khoảng 2-3 phút để mạch bên trong đạt nhiệt độ làm việc. Kế đó, kết nối dây test hoặc fixture vào máy, rồi thực hiện Open correction (để hở đầu dây) và Short correction (chập hai đầu dây lại). Nếu máy hỗ trợ Load correction, bạn nên thực hiện thêm bước này với một linh kiện chuẩn đã biết giá trị. Việc bù Open/Short giúp loại bỏ sai số do điện dung ký sinh và điện trở dây dẫn, đặc biệt quan trọng khi đo ở tần số cao.
Bước 2: Thiết lập chế độ đo
Chọn chế độ đo L hoặc cặp tham số L-Q, L-R, L-D tùy vào thông tin bạn cần. Tiếp theo, chọn tần số đo phù hợp: 100/120 Hz hoặc 1 kHz cho cuộn nguồn, cuộn lọc; 10 kHz trở lên cho cuộn RF, cuộn filter tần số cao. Bạn cũng cần chọn biên độ tín hiệu test (thường 0.1-1 V hoặc 1-10 mA) theo datasheet của cuộn cảm để tránh làm bão hòa lõi từ.
Bước 3: Kết nối cuộn cảm
Tháo cuộn cảm ra khỏi mạch hoặc ngắt ít nhất một đầu chân. Đặt cuộn vào fixture hoặc kẹp hai đầu dây test vào hai chân cuộn. Với cuộn cảm giá trị nhỏ hoặc dòng lớn, nên dùng test fixture 4-wire (Kelvin) để giảm thiểu sai số do điện trở tiếp xúc và dây dẫn.
Bước 4: Đo và đọc kết quả
Nhấn nút Measure hoặc Start (hoặc để chế độ đo liên tục), chờ kết quả ổn định trong 1-2 giây rồi đọc giá trị L hiển thị trên màn hình. Đồng thời ghi nhận DCR, Q, D nếu cần để đánh giá toàn diện chất lượng cuộn cảm.
Bước 5: Đánh giá kết quả
So sánh giá trị L đo được với giá trị danh định và dung sai ghi trên datasheet. Nếu L lệch lớn so với danh định, Q thấp bất thường hoặc DCR cao hơn nhiều so với thiết kế, cuộn cảm có thể bị chạm vòng, sai lõi hoặc quấn sai số vòng dây.
Thực tế tại các nhà máy mà IMST đã triển khai, chúng tôi thường cấu hình LCR meter ở chế độ binning (phân loại OK/NG) với ngưỡng trên/dưới cho L, Q, DCR. Kết hợp giao tiếp Handler, hệ thống tự động phân loại sản phẩm ngay trên dây chuyền mà không phụ thuộc vào thao tác thủ công của operator.
Cách đo cuộn cảm bằng đồng hồ vạn năng
Đồng hồ vạn năng (multimeter) là công cụ phổ biến nhất trong túi đồ của thợ điện và kỹ sư bảo trì. Tuy không thể thay thế LCR meter về độ chính xác, nhưng vạn năng vẫn rất hữu ích để kiểm tra nhanh tình trạng cuộn cảm ngay tại hiện trường.
Khi nào dùng đồng hồ vạn năng để kiểm tra cuộn cảm?
Bạn nên dùng vạn năng khi cần sửa chữa, bảo trì tại hiện trường mà không có LCR meter, hoặc khi mục tiêu chính chỉ là xác định cuộn cảm còn thông, đứt hay chập vòng. Tuy nhiên, cần hiểu rõ giới hạn: đồng hồ vạn năng thông thường không đo được giá trị L chính xác, chỉ đo được điện trở DC của dây quấn. Chỉ những model hiện đại có thêm thang đo L/LCR mới cho phép đo giá trị điện cảm, nhưng độ chính xác và dải tần số đo vẫn hạn chế so với LCR meter chuyên dụng.
Kinh nghiệm từ IMST: với khách hàng bảo trì, chúng tôi thường khuyến nghị kết hợp multimeter (đo ohm, điện áp) cùng một LCR cầm tay đơn giản như LCR-1100 hoặc LCR-1010 để vừa kiểm tra nhanh tình trạng cuộn, vừa có giá trị L tương đối khi cần.
Đo điện trở dây quấn (DCR) bằng đồng hồ vạn năng
Đo DCR là cách đơn giản nhất để kiểm tra cuộn cảm có bị đứt dây, chập vòng hay chạm vỏ không. Bạn chuyển đồng hồ về thang Ω phù hợp (thường bắt đầu từ thang thấp vì DCR cuộn cảm thường nhỏ), zero kim nếu dùng VOM kim, rồi đặt hai que đo lên hai đầu cuộn cảm và đọc giá trị.
| Giá trị DCR đo được | Ý nghĩa | Hướng xử lý |
|---|---|---|
| Giá trị ohm ổn định, phù hợp thiết kế | Cuộn cảm còn tốt (về mặt dây quấn) | Tiếp tục kiểm tra L nếu cần |
| OL (vô cùng) hoặc không lên kim | Cuộn cảm bị đứt dây | Thay cuộn mới |
| ≈ 0 Ω hoặc thấp bất thường | Khả năng chập vòng hoặc chạm vỏ | Kiểm tra kỹ, thay cuộn nếu xác nhận chập |
| Cao hơn nhiều so với thiết kế | Dây quấn bị oxi hóa, tiếp xúc kém hoặc hỏng một phần | Kiểm tra mối hàn, vệ sinh chân, đo lại |
Bạn cần lưu ý rằng DCR chỉ phản ánh tình trạng dây quấn, không cho biết giá trị L đúng hay sai, Q cao hay thấp. Cho nên nếu cuộn cảm “thông” nhưng mạch vẫn hoạt động sai, bạn cần đo L bằng LCR meter để xác nhận.
Đo trực tiếp giá trị L nếu đồng hồ có thang đo cuộn cảm

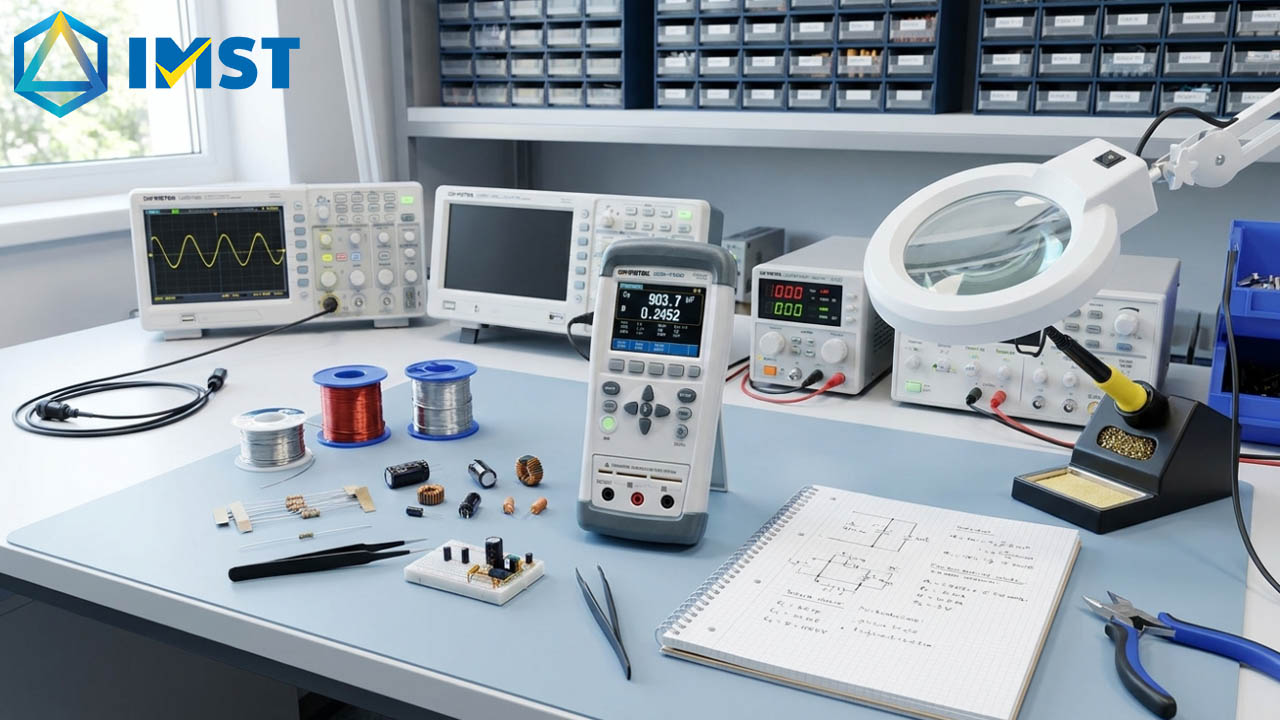

Hiện nay trên thị trường có những multimeter hoặc LCR cầm tay tích hợp sẵn chức năng đo L. Cách đo khá đơn giản: chọn thang đo L (thường có ký hiệu hình cuộn cảm), cắm que đo đúng cổng, cách ly cuộn khỏi mạch, rồi chạm que đỏ và đen vào hai đầu cuộn, giữ ổn định và đọc giá trị L hiển thị.
Phương pháp này phù hợp cho sửa chữa, lắp đặt hoặc phân biệt tương đối giữa các cuộn cảm. Tuy nhiên, bạn không nên dùng cho hiệu chuẩn sản xuất hoặc thiết kế yêu cầu dung sai hẹp, vì tần số đo cố định và độ phân giải của các thiết bị cầm tay thường không đáp ứng được.
Nếu bạn cần một thiết bị cầm tay chuyên đo L tốt hơn vạn năng thường, IMST phân phối các model LCR-1100 và LCR-1010 với khả năng đo L, C, R ở mức chính xác cao hơn đáng kể so với multimeter có thang L tích hợp, đồng thời vẫn gọn nhẹ, tiện mang theo hiện trường.
Cách đo cuộn cảm bằng máy hiện sóng và mạch cộng hưởng
Với những phòng lab đã có sẵn máy hiện sóng (oscilloscope) và máy phát tín hiệu, bạn hoàn toàn có thể đo cuộn cảm bằng phương pháp cộng hưởng LC mà không cần LCR meter. Phương pháp này đặc biệt hữu ích khi đo cuộn cảm giá trị nhỏ (µH, nH) mà LCR meter giá rẻ khó đạt độ chính xác mong muốn.
Nguyên lý đo cuộn cảm bằng cộng hưởng LC
Ý tưởng cốt lõi là ghép cuộn cảm cần đo với một tụ điện C đã biết chính xác giá trị thành mạch LC nối tiếp hoặc song song. Khi quét tần số bằng máy phát, tại tần số cộng hưởng f₀, biên độ tín hiệu sẽ đạt cực đại (mạch nối tiếp) hoặc cực tiểu (mạch song song). Từ f₀ và C, bạn tính được L theo công thức:
L = 1 / (4π²f₀²C)
Ưu điểm của phương pháp này là rất linh hoạt và đo được cuộn cảm nhỏ tốt. Mặt khác, nhược điểm là quy trình thiết lập lâu hơn so với LCR meter, kết quả phụ thuộc vào chất lượng tụ mẫu và độ chính xác khi xác định tần số cộng hưởng.
Các bước đo cuộn cảm bằng oscilloscope
Bước 1: Chuẩn bị thiết bị
Bạn cần oscilloscope 2 kênh, máy phát tín hiệu (function generator) có chế độ quét tần số, và một tụ điện C có giá trị chính xác (thường chọn 100 nF – 1 µF, ưu tiên tụ film hoặc tụ mica có dung sai thấp).
Bước 2: Lắp mạch LC
Kết nối cuộn cảm cần đo nối tiếp (hoặc song song) với tụ C. Nối đầu ra máy phát vào mạch LC, đầu dò oscilloscope đo điện áp trên tụ hoặc trên cuộn.
Bước 3: Quét tần số và tìm cộng hưởng
Đặt máy phát ở chế độ sweep trong dải phù hợp (ví dụ 100 Hz – 1 MHz tùy giá trị L và C dự kiến). Quan sát trên oscilloscope để tìm tần số f₀ mà biên độ đạt cực đại (nếu mạch nối tiếp) hoặc cực tiểu (nếu mạch song song).
Bước 4: Tính L và kiểm tra
Thay f₀ và C vào công thức để tính L. Để kiểm chứng, bạn có thể thử với vài giá trị C khác nhau và so sánh kết quả. Nếu có LCR meter, hãy đo đối chiếu để đánh giá sai số.
Các phương pháp đo cuộn cảm khác
Ngoài ba phương pháp chính ở trên, còn có những cách tiếp cận khác mà bạn có thể gặp trong thực tế.
Đo cuộn cảm bằng mạch Arduino hoặc vi điều khiển
Ý tưởng là dùng Arduino tạo mạch dao động LC, đo tần số dao động bằng bộ đếm tần số tích hợp, rồi tính ngược ra L. Phương pháp này giá rẻ, linh hoạt và rất phù hợp cho mục đích DIY, dạy học hoặc thử nghiệm nội bộ trong phòng lab. Tuy nhiên, độ chính xác phụ thuộc nhiều vào thạch anh, tụ mẫu và layout PCB, nên không đáp ứng được yêu cầu đo lường và hiệu chuẩn công nghiệp. Khi đi vào kiểm tra chất lượng xuất xưởng, IMST vẫn khuyến nghị khách hàng chuyển sang LCR meter chuẩn để đảm bảo kết quả có thể truy xuất và lặp lại.
Cầu đo L chuyên dụng và mạch 4 dây Kelvin
Cầu đo L (LCR bridge) là tiền thân của LCR meter hiện đại, hoạt động theo nguyên lý cân bằng cầu Wheatstone mở rộng. Hiện nay đa số đã được thay thế bằng LCR meter số, nhưng cầu đo vẫn có vai trò trong phòng hiệu chuẩn nhờ độ ổn định và khả năng truy xuất chuẩn tốt.
Bên cạnh đó, khi cần đo DCR rất nhỏ (cỡ mΩ) của cuộn dây công suất lớn hoặc busbar, kỹ thuật đo Kelvin 4 dây là bắt buộc. Hai dây cấp dòng và hai dây đo áp riêng biệt giúp loại bỏ hoàn toàn sai số do điện trở tiếp xúc và dây dẫn. Kỹ thuật này thường kết hợp với LCR meter hoặc micro-ohmmeter chuyên dụng.
Sai số thường gặp và cách đo cuộn cảm “đúng kỹ thuật”
Kết quả đo cuộn cảm có thể sai lệch đáng kể nếu bạn không chú ý đến các nguồn sai số phổ biến. Hiểu rõ chúng sẽ giúp bạn đo đúng ngay từ lần đầu.
Các nguồn sai số phổ biến khi đo cuộn cảm
Không tách cuộn khỏi mạch là lỗi hay gặp nhất. Các linh kiện song song hoặc nối tiếp trên board sẽ làm thay đổi giá trị trở kháng tổng, khiến kết quả đo L bị lệch so với giá trị thực của cuộn.
Không bù Open/Short cho LCR meter gây ra sai số do điện dung ký sinh và điện trở dây dẫn, fixture. Sai số này tăng đáng kể ở tần số cao, có thể lên đến vài phần trăm nếu dùng dây test dài hoặc fixture không chuẩn.
Chọn sai tần số đo cũng là nguyên nhân phổ biến. Giá trị L của cuộn cảm và đặc tính lõi từ thay đổi theo tần số, nên đo ở tần số khác với tần số ghi trên datasheet sẽ cho kết quả lệch. Ví dụ, một cuộn cảm ghi 100 µH tại 1 kHz có thể cho giá trị khác đáng kể khi đo ở 100 kHz do hiệu ứng lõi và điện dung ký sinh giữa các vòng dây.
Dòng test quá lớn làm lõi từ bão hòa, khiến L giảm so với giá trị thực ở điều kiện làm việc bình thường. Bởi vậy, luôn kiểm tra datasheet để biết dòng test và biên độ tín hiệu khuyến nghị.
Tiếp xúc kém tại chân cuộn cảm gây ra kết quả không ổn định, nhảy số liên tục. Vệ sinh chân linh kiện và đầu kẹp fixture trước khi đo sẽ khắc phục được vấn đề này.
Khuyến nghị để đo cuộn cảm chính xác trong thiết kế và sản xuất
Đầu tiên, luôn đọc datasheet của cuộn cảm để biết giá trị danh định, dung sai, tần số test chuẩn và dòng test. Kế đó, chọn thiết bị phù hợp với mục tiêu: bảo trì thì dùng multimeter kết hợp LCR cầm tay, thiết kế R&D thì cần LCR meter có dải tần rộng và đo được Q, D, ESR, còn sản xuất thì cần LCR meter có giao tiếp Handler, RS-232 hoặc LAN để tự động hóa.
Ngoài ra, hiệu chuẩn thiết bị định kỳ là yêu cầu bắt buộc với nhà máy. Nên gửi LCR meter, cầu đo về đơn vị hiệu chuẩn theo chu kỳ 1 năm để đảm bảo truy xuất chuẩn. IMST có thể phối hợp hỗ trợ khách hàng trong việc này.
Kinh nghiệm triển khai của IMST: khi làm việc với các khách hàng sản xuất cuộn cảm và biến áp, chúng tôi thường đề xuất bộ giải pháp gồm LCR để bàn (ví dụ GW Instek LCR-62xx/82xx hoặc Hioki IM35xx) kết hợp fixture chuyên dụng và quy trình đo chuẩn hóa. Đồng thời, đội ngũ kỹ thuật IMST sẽ đào tạo kỹ thuật viên cách chọn tần số, dòng test, xây dựng tiêu chí OK/NG theo tiêu chuẩn nội bộ của nhà máy.
Gợi ý chọn thiết bị đo cuộn cảm theo nhu cầu
Việc chọn đúng thiết bị sẽ giúp bạn vừa đảm bảo kết quả đo, vừa tối ưu chi phí đầu tư. IMST chia thành 3 nhóm nhu cầu chính với gợi ý cụ thể từ danh mục sản phẩm đang phân phối.
| Nhu cầu | Loại thiết bị phù hợp | Tiêu chí chọn chính | Model gợi ý từ IMST |
|---|---|---|---|
| Sửa chữa, bảo trì, hiện trường | Đồng hồ vạn năng + LCR cầm tay | Dải L phù hợp cuộn nguồn/động cơ (mH-H), vỏ chắc, pin lâu | LCR-1100, LCR-1010 |
| R&D, phòng kỹ thuật, phòng đo lường | LCR meter để bàn, dải tần rộng | Đo L, C, R, Q, D, Z, ESR, DCR; khả năng lưu dữ liệu, giao tiếp PC | GW Instek LCR-6002/ 6100/ 6200/ 6300, LCR-8201/ 8205/ 8210/ 8220/ 8230/ 8250A; Hioki IM3523, IM3536, IM3590, IM7581 |
| Sản xuất hàng loạt, kiểm tra 100% | LCR meter tốc độ cao, giao tiếp Handler | Tốc độ đo nhanh (ms), phân loại bin, kết nối PLC/Handler | Matrix MCR-6100A/ 6200A/ 6600A, MCR-9005/ 9010/ 9020/ 9030, MCR-8100H |
Nhu cầu sửa chữa, bảo trì, hiện trường
Với thợ điện, kỹ sư bảo trì công trình hoặc xưởng nhỏ, thiết bị cần gọn nhẹ, dễ thao tác và cho kết quả đủ tin cậy để ra quyết định thay hay giữ cuộn cảm. Đồng hồ vạn năng tốt để đo ohm, kiểm tra thông mạch, kết hợp thêm LCR cầm tay như LCR-1100 hoặc LCR-1010 để có giá trị L tương đối là bộ đôi rất hiệu quả.
Nhu cầu R&D, phòng kỹ thuật, phòng đo lường
Phòng R&D và phòng đo lường cần LCR meter để bàn với nhiều dải tần (từ 10 Hz đến hàng trăm kHz hoặc MHz), đo được đầy đủ L, C, R, Q, D, Z, θ, ESR, DCR. Dải tần phải đáp ứng đúng loại cuộn cảm bạn đang làm việc: cuộn nguồn cần tần số thấp, cuộn RF cần tần số cao. Các dòng GW Instek LCR-6xxx, LCR-8xxx hoặc Hioki IM3523, IM3536, IM3590 đều đáp ứng tốt nhóm nhu cầu này. Riêng với cuộn RF nhỏ cần đo ở tần số MHz, Hioki IM7581 là lựa chọn phù hợp.
Nhu cầu sản xuất hàng loạt, kiểm tra 100% sản phẩm
Trong dây chuyền sản xuất, tốc độ đo và khả năng tự động hóa là yếu tố then chốt. LCR meter cần có giao tiếp Handler, tốc độ đo nhanh (cỡ mili giây), hỗ trợ phân loại bin (OK/NG hoặc nhiều bin theo dung sai). Các dòng MCR-6100A, MCR-6200A, MCR-6600A và MCR-9005/ 9010/ 9020/ 9030, MCR-8100H được thiết kế chuyên cho mục đích này. IMST thường hỗ trợ khách hàng thiết kế fixture đo phù hợp từng loại cuộn (dây nhỏ, dây to, lõi ring, lõi E,…), thiết lập chương trình đo, biên bản kiểm tra và kết nối PLC/Handler.
Checklist nhanh để đo cuộn cảm chuẩn cho kỹ thuật hiện trường
Bạn có thể lưu lại checklist này để dùng mỗi khi cần đo hoặc kiểm tra cuộn cảm tại hiện trường.
Trước khi đo:
- Ngắt nguồn, xả tụ, tháo hoặc tách ít nhất 1 đầu cuộn khỏi mạch.
- Kiểm tra bằng mắt: cháy đen, nứt lõi, lỏng chân, đổi màu bất thường?
Nếu chỉ có đồng hồ vạn năng thường:
- Đo DCR để kiểm tra đứt/chập.
- So sánh với cuộn tương tự còn tốt (nếu có) để suy đoán tình trạng.
Nếu có LCR cầm tay hoặc để bàn:
- Thực hiện hiệu chuẩn Open/Short.
- Chọn đúng tần số test theo tài liệu cuộn cảm.
- Đo L + DCR, ghi lại kết quả, so với giá trị danh định.
Nếu cần độ chính xác cao hoặc kiểm tra lỗi khó phát hiện:
- Dùng LCR meter để bàn với fixture 4-wire.
- Hoặc dùng phương pháp oscilloscope kết hợp mạch LC cộng hưởng để kiểm chứng chéo.
Câu hỏi thường gặp về cách đo cuộn cảm
Đồng hồ vạn năng thường có đo được giá trị cuộn cảm (L) không?
Đồng hồ vạn năng thông thường chỉ đo được điện trở DC (DCR) của cuộn dây, giúp kiểm tra cuộn còn thông hay đứt. Để đo giá trị L, bạn cần multimeter có thang đo L riêng hoặc LCR meter chuyên dụng.
Tại sao cùng một cuộn cảm nhưng đo ở tần số khác nhau lại cho giá trị L khác nhau?
Giá trị L của cuộn cảm thay đổi theo tần số do đặc tính lõi từ (độ từ thẩm thay đổi theo tần số), điện dung ký sinh giữa các vòng dây và hiệu ứng skin effect trên dây quấn. Bởi vậy, luôn đo ở tần số ghi trên datasheet để có kết quả so sánh chính xác.
Có cần tháo cuộn cảm ra khỏi mạch khi đo không?
Nên tháo hoặc ít nhất ngắt một đầu chân cuộn cảm khỏi mạch. Nếu không, các linh kiện khác trên board sẽ ảnh hưởng đến kết quả đo, đặc biệt là tụ điện song song có thể làm sai lệch giá trị L đáng kể.
Open/Short correction trên LCR meter là gì và có bắt buộc không?
Open correction bù sai số do điện dung ký sinh khi để hở đầu dây test, còn Short correction bù sai số do điện trở và điện cảm dây dẫn khi chập hai đầu lại. Hai bước này rất quan trọng, đặc biệt khi đo ở tần số cao hoặc đo cuộn cảm giá trị nhỏ. Bỏ qua bước này có thể gây sai số vài phần trăm trở lên.
LCR meter cầm tay và LCR meter để bàn khác nhau thế nào?
LCR cầm tay nhỏ gọn, chạy pin, tiện mang theo hiện trường nhưng thường chỉ đo ở 1-2 tần số cố định với độ chính xác vừa phải. LCR để bàn có dải tần rộng hơn, độ chính xác cao hơn, đo được nhiều tham số hơn và thường có giao tiếp PC, Handler phù hợp cho R&D và sản xuất.
Khi nào cần dùng fixture 4-wire (Kelvin) để đo cuộn cảm?
Khi đo cuộn cảm có giá trị nhỏ (µH, nH) hoặc DCR rất thấp (mΩ), sai số do điện trở tiếp xúc và dây dẫn trở nên đáng kể. Fixture 4-wire tách riêng đường cấp dòng và đường đo áp, giúp loại bỏ sai số này. Với cuộn cảm giá trị lớn (mH trở lên), dùng dây test 2-wire thông thường vẫn đủ chính xác.
Cuộn cảm đo DCR bình thường nhưng mạch vẫn lỗi, nguyên nhân là gì?
DCR chỉ phản ánh tình trạng dây quấn (thông/đứt/chập). Cuộn cảm có thể bị sai giá trị L (do lõi nứt, chạm vòng một phần, sai số vòng dây) mà DCR vẫn trong ngưỡng bình thường. Trường hợp này cần đo L bằng LCR meter để xác nhận.
IMST có hỗ trợ tư vấn chọn thiết bị và đào tạo cách đo cuộn cảm không?
Có. IMST không chỉ cung cấp thiết bị mà còn hỗ trợ tư vấn chọn model phù hợp, thiết kế fixture, thiết lập quy trình đo chuẩn hóa và đào tạo kỹ thuật viên tại nhà máy. Bạn có thể liên hệ trực tiếp qua hotline trên website imst.com.vn để được tư vấn chi tiết.
Qua nội dung chia sẻ ở trên, bạn có thể thấy rằng cách đo cuộn cảm không chỉ đơn giản là “chạm que đo vào hai đầu cuộn” mà còn phụ thuộc vào mục đích đo, loại cuộn cảm, tần số làm việc và thiết bị sử dụng. Với nhu cầu kiểm tra nhanh tại hiện trường, đồng hồ vạn năng đo DCR là đủ. Nhưng khi cần giá trị L chính xác cho thiết kế, R&D hay kiểm tra chất lượng sản xuất, LCR meter là lựa chọn không thể thay thế.
