Đo điện dung (hay còn gọi là đo dung lượng tụ điện) là thao tác rất phổ biến khi kiểm tra, sửa chữa mạch điện, mạch điện tử, motor hay nguồn cấp. Tuy nhiên, kết quả đo rất dễ sai nếu bạn chọn nhầm thang đo, quên xả tụ, hoặc dùng không đúng loại máy đo. Bài hướng dẫn này sẽ đi theo trình tự: hiểu nhanh nguyên lý đo điện dung, cách đo bằng đồng hồ vạn năng, cách đo chuyên nghiệp bằng LCR meter (máy đo điện dung chuyên dụng), các lỗi đo thường gặp và tiêu chí chọn thiết bị phù hợp. Ở từng phần, chúng tôi sẽ gắn với các dòng máy đo LCR và capacitance meter đang được sử dụng phổ biến tại Việt Nam, bao gồm GW Instek, Hioki, Twintex, Matrix mà Công ty Cổ phần IMST đang phân phối chính hãng, để bạn có hình dung rõ hơn về ứng dụng thực tế trong phòng lab, sản xuất và bảo trì.
Khái niệm và nguyên lý cơ bản khi đo điện dung
Điện dung (ký hiệu C, đơn vị farad, viết tắt F) là đại lượng thể hiện khả năng tích trữ điện tích của tụ điện. Trong thực tế, giá trị farad rất lớn nên bạn sẽ thường gặp các đơn vị nhỏ hơn như microfarad (µF), nanofarad (nF) hay picofarad (pF).
Mục tiêu chính của phép đo điện dung là xác định giá trị C thực tế của tụ, từ đó đánh giá xem tụ còn tốt, bị lệch giá trị, bị rò rỉ hay suy hao để quyết định tiếp tục sử dụng hoặc thay thế. Về nguyên lý, máy đo điện dung hay LCR meter sẽ bơm một tín hiệu AC chuẩn vào tụ, đo dòng điện và điện áp đáp ứng, rồi tính ra giá trị C dựa trên quan hệ dung kháng Xc = 1/(2πfC). Với đồng hồ vạn năng có chức năng đo C, máy sẽ tự động đo dòng sạc/xả hoặc đo đáp ứng AC rồi nội suy ra giá trị điện dung hiển thị trên màn hình.
Trong môi trường công nghiệp, đo C thường không đứng một mình mà đi kèm với việc đo thêm ESR (điện trở nối tiếp tương đương), hệ số tổn hao D (tanδ) và hệ số phẩm chất Q. Những tham số này giúp đánh giá đầy đủ chất lượng tụ, đặc biệt với tụ nguồn và tụ công suất. Đây chính là lợi thế lớn của LCR meter chuyên dụng so với đồng hồ vạn năng thông thường. Các dòng như GW Instek LCR-6000 series hay Hioki IM3523, IM3536 mà IMST đang triển khai cho khách hàng R&D, QC đều hỗ trợ đo đồng thời nhiều tham số như vậy.
Để bạn dễ hình dung về các đơn vị và khoảng giá trị tụ thường gặp, bảng tổng hợp sau sẽ giúp tra cứu nhanh:
| Đơn vị | Ký hiệu | Quy đổi sang Farad | Tụ thường gặp |
|---|---|---|---|
| Picofarad | pF | 1 pF = 10⁻¹² F | Tụ gốm, tụ mica trong mạch RF, mạch dao động |
| Nanofarad | nF | 1 nF = 10⁻⁹ F | Tụ film, tụ gốm trong mạch lọc, mạch tín hiệu |
| Microfarad | µF | 1 µF = 10⁻⁶ F | Tụ hóa, tụ film trong nguồn, mạch lọc, tụ motor |
| Millifarad | mF | 1 mF = 10⁻³ F | Tụ bù công suất, tụ khởi động motor lớn |
| Farad | F | 1 F | Siêu tụ (supercapacitor), ứng dụng lưu trữ năng lượng |
Chuẩn bị an toàn trước khi đo điện dung
Trước khi thực hiện bất kỳ phép đo điện dung nào, bước quan trọng nhất là đảm bảo an toàn cho cả người đo lẫn thiết bị. Tụ điện có khả năng tích trữ năng lượng, và nếu chưa được xả hết, điện áp còn lại trên tụ hoàn toàn có thể gây giật, cháy que đo hoặc hư đồng hồ.
Luôn xả tụ trước khi đo. Nếu tụ đang nằm trong mạch nguồn hoặc là tụ công suất lớn, bạn nên dùng điện trở xả chuyên dụng, sau đó kiểm tra lại bằng đồng hồ vạn năng ở thang đo điện áp DC để chắc chắn điện áp đã gần 0 V.
Tháo tụ khỏi mạch nếu cần giá trị chính xác. Khi tụ còn nối trên board, các linh kiện song song hoặc nối tiếp xung quanh sẽ ảnh hưởng đến kết quả đo, khiến giá trị C hiển thị không phản ánh đúng tình trạng thực của tụ.
Trước khi đo, bạn cũng nên xác định rõ loại tụ (có cực hay không cực), dải giá trị dự kiến và điện áp làm việc để chọn thang đo cùng cách kẹp que đo phù hợp. Với tụ điện áp cao như tụ bù, tụ khởi động motor, việc đeo kính bảo hộ, găng tay cách điện và dùng que xả có cách điện tốt là bắt buộc.
Thực tế tại nhiều dự án IMST triển khai cho nhà máy (ví dụ hệ thống kiểm tra tụ motor), kỹ sư của chúng tôi thường lập sẵn quy trình xả chuẩn ngay từ đầu. Việc này giúp tránh tình trạng cháy đồng hồ và đặc biệt quan trọng khi có kỹ thuật viên mới tham gia vận hành.
Cách đo điện dung bằng đồng hồ vạn năng có thang đo C
Đồng hồ vạn năng (DMM) có chức năng đo điện dung là công cụ nhanh và tiện nhất để kiểm tra tụ trong bảo trì hàng ngày. Phương pháp này phù hợp cho việc sàng lọc nhanh tụ tốt hay hỏng, dù độ chính xác không bằng LCR meter chuyên dụng.
Các bước đo điện dung cơ bản bằng đồng hồ vạn năng
Đầu tiên, bạn cần đảm bảo tụ đã được xả hoàn toàn và tháo khỏi mạch. Tiếp theo, vặn núm chọn chế độ trên đồng hồ về vị trí đo điện dung, thường được ký hiệu bằng chữ “F” hoặc biểu tượng tụ điện.
Nếu đồng hồ không tự động chọn thang (auto-range), bạn nên bắt đầu từ thang lớn rồi giảm dần cho đến khi giá trị hiển thị ổn định và rõ ràng. Cách này giúp tránh tình trạng quá tải thang đo khi chưa biết chính xác giá trị tụ.
Kế đó, gắn tụ vào cổng đo C chuyên dụng (nếu đồng hồ có) hoặc chạm hai que đo vào hai cực tụ. Với tụ phân cực (tụ hóa), bạn cần đấu đúng cực: que đỏ vào cực dương, que đen vào cực âm. Sau khi giá trị ổn định, đọc kết quả trên màn hình và so sánh với giá trị in trên thân tụ.
Đánh giá tình trạng tụ qua kết quả đo
Giá trị đo được xấp xỉ giá trị danh định (sai số trong khoảng ±10% đến ±20% với tụ phổ thông) thì tụ được coi là còn tốt. Ví dụ, tụ ghi 100 µF mà đo ra 90 đến 110 µF là bình thường.
Nếu giá trị thấp hơn đáng kể, chẳng hạn tụ 100 µF chỉ đo được 20 đến 30 µF, thì tụ đã bị suy giảm nghiêm trọng và cần thay thế. Trường hợp đồng hồ hiển thị OL (over limit) dù bạn đã chọn thang phù hợp, khả năng cao tụ đã bị hở mạch hoặc giá trị nằm ngoài dải đo của đồng hồ.
Cần lưu ý rằng với tụ giá trị rất nhỏ (dải pF, nF), nhiều đồng hồ vạn năng không đủ độ phân giải để cho kết quả đáng tin cậy. Trong trường hợp này, bạn nên chuyển sang dùng LCR meter chuyên dụng.
Thực tế tại nhiều xưởng điện tử mà IMST hỗ trợ, kỹ sư thường dùng đồng hồ vạn năng chỉ để sơ tuyển nhanh tụ lỗi. Những tụ nghi ngờ sẽ được đo lại trên LCR meter như GW Instek LCR-6002 hoặc Hioki IM3536 để có kết quả chính xác trước khi ra quyết định thay hay giữ.
Cách kiểm tra tụ bằng thang Ohm (khi không có thang đo C)
Khi đồng hồ vạn năng của bạn không có chức năng đo điện dung, vẫn có thể kiểm tra tình trạng “sống hay chết” của tụ bằng thang đo điện trở (Ohm). Phương pháp này không cho giá trị C chính xác, nhưng rất hữu ích trong bảo trì hiện trường khi chỉ có AVO meter cơ bản.
Dùng đồng hồ số ở chế độ Ohm cao
Sau khi xả tụ hoàn toàn, bạn chọn thang đo điện trở cao (từ 1 kΩ trở lên) trên đồng hồ số. Chạm hai que đo vào hai cực tụ và quan sát giá trị hiển thị: ban đầu điện trở sẽ thấp rồi tăng dần lên rất lớn, cuối cùng hiển thị OL. Quá trình này cho thấy tụ còn khả năng sạc và xả bình thường.
Nếu đồng hồ luôn hiển thị điện trở rất thấp (gần 0 Ω) và không thay đổi, tụ đã bị chập (ngắn mạch). Ngược lại, nếu đồng hồ hiển thị OL ngay từ đầu mà không có bất kỳ sự thay đổi nào, tụ đã bị hở mạch, không còn khả năng sạc.
Dùng đồng hồ kim để quan sát quá trình nạp/xả
Với đồng hồ kim (analog), bạn chọn thang Ohm (thường là 1 kΩ hoặc cao hơn), rồi chạm que đo vào hai cực tụ. Nếu tụ còn tốt, kim sẽ nhảy nhanh từ vị trí thấp (điện trở nhỏ) rồi từ từ quay về gần vô cực, thể hiện rõ quá trình sạc. Khi đổi cực que đo, kim sẽ lặp lại quá trình tương tự.
Kim đứng yên ở 0 Ω nghĩa là tụ bị chập. Kim không nhúc nhích, đứng yên ở vô cực nghĩa là tụ bị hở. Cách đo bằng đồng hồ kim rất trực quan, phù hợp cho đào tạo kỹ thuật viên mới. Nhiều kỹ sư IMST khi training onsite vẫn dùng thêm một đồng hồ kim để minh hoạ, giúp học viên dễ “nhìn thấy” quá trình sạc/xả hơn so với đọc số trên đồng hồ digital.
Bảng tra nhanh kết quả kiểm tra tụ bằng thang Ohm:
| Hiện tượng quan sát | Đồng hồ số | Đồng hồ kim | Kết luận |
|---|---|---|---|
| Điện trở thấp → tăng dần → OL | Giá trị tăng dần rồi hiển thị OL | Kim nhảy sang phải rồi quay về trái (vô cực) | Tụ còn tốt, có khả năng sạc/xả |
| Điện trở luôn rất thấp (gần 0 Ω) | Hiển thị giá trị nhỏ, không đổi | Kim nằm ở 0 Ω, không quay về | Tụ bị chập (ngắn mạch) |
| Điện trở luôn OL ngay từ đầu | Hiển thị OL, không thay đổi | Kim không nhúc nhích | Tụ bị hở mạch |
| Điện trở tăng nhưng không đạt OL | Giá trị dừng ở mức kΩ hoặc MΩ | Kim quay về nhưng không về hết vô cực | Tụ bị rò rỉ |
Đo điện dung chính xác bằng LCR meter và capacitance meter

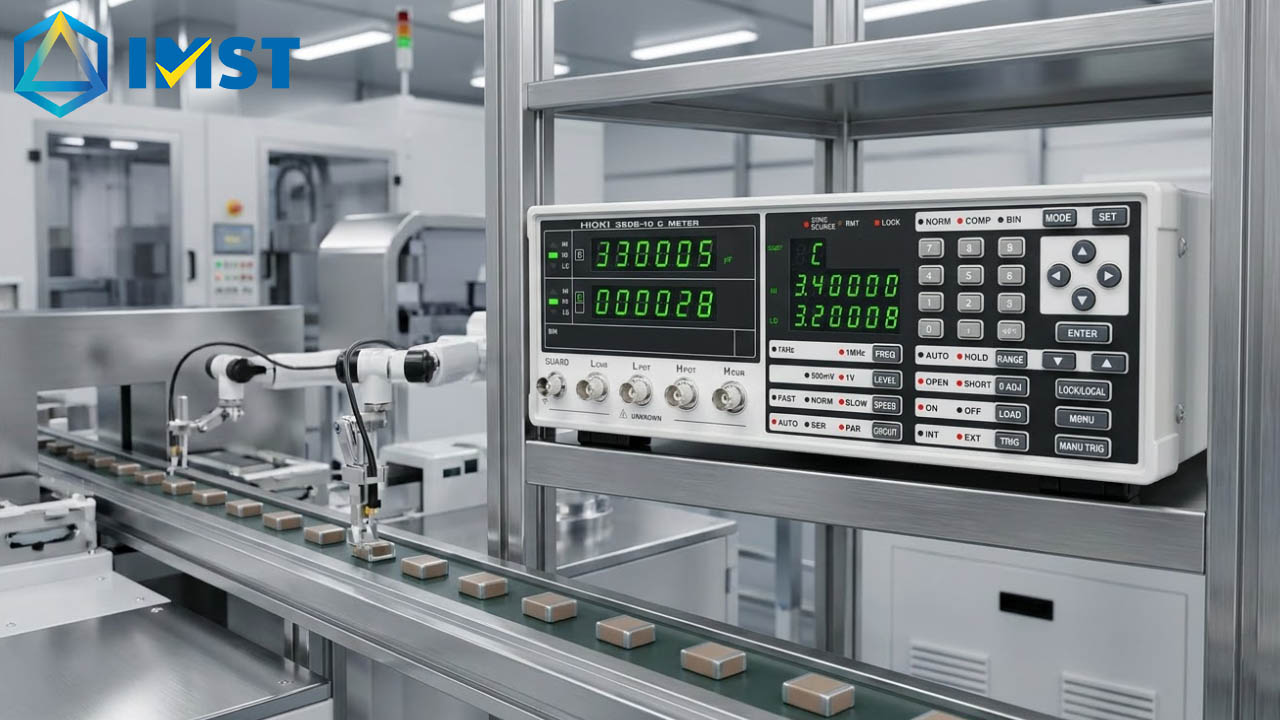

LCR meter (hay máy đo điện dung chuyên dụng, máy đo dung lượng tụ điện) là thiết bị cho phép đo giá trị C với độ chính xác và độ phân giải vượt trội so với đồng hồ vạn năng. Nếu bạn làm việc trong môi trường R&D, QA/QC hoặc sản xuất linh kiện, đây là công cụ không thể thiếu.
Tại sao nên dùng LCR meter khi cần độ chính xác cao
LCR meter có thể đo C với độ phân giải rất cao, từ vài pF đến hàng kF tùy model, vượt xa khả năng của đồng hồ vạn năng thông thường. Quan trọng hơn, LCR meter cho phép bạn lựa chọn tần số đo khác nhau (100 Hz, 120 Hz, 1 kHz, 10 kHz và cao hơn). Giá trị C và tổn hao của tụ phụ thuộc vào tần số, cho nên việc đo ở đúng tần số làm việc thực tế là rất quan trọng, đặc biệt trong thiết kế mạch nguồn xung hay mạch RF.
Bên cạnh đó, LCR meter đo được đồng thời các tham số ESR, D (tanδ), Q, Z, θ. Những thông số này quyết định tuổi thọ và hành vi thực tế của tụ trong vận hành, mà đồng hồ vạn năng hoàn toàn không thể cung cấp. Nhiều model còn hỗ trợ so sánh binning, đo tự động qua Handler và giao tiếp PC, rất phù hợp cho dây chuyền sản xuất cần kiểm tra 100% sản phẩm.
Các model tiêu biểu mà IMST đang cung cấp cho phòng QC, R&D nhiều nhà máy điện tử tại Việt Nam bao gồm GW Instek LCR-6002, LCR-6100, LCR-6200, LCR-6300, dòng LCR-82xx (LCR-8201, LCR-8205, LCR-8210, LCR-8220, LCR-8230, LCR-8250A), cùng Hioki IM3523, IM3536, IM3590 và IM7581.
Quy trình đo cơ bản với LCR meter để bàn
Để có kết quả đo chính xác nhất, bạn cần tuân thủ quy trình sau:
Thứ nhất, xác định dải giá trị tụ cần đo và chọn loại fixture đo phù hợp. Có thể kể đến kẹp Kelvin 4 dây (cho linh kiện nhỏ), socket chuyên dụng hoặc test lead thông thường. Việc chọn đúng fixture giúp giảm đáng kể sai số do dây đo gây ra.
Thứ hai, thực hiện bù open/short compensation. Bước này bù trừ ảnh hưởng của fixture và dây đo lên kết quả. Bạn đo ở trạng thái hở mạch (open) và ngắn mạch (short) theo hướng dẫn của máy. Ở dải nhỏ (pF, nF), bước này đặc biệt quan trọng vì điện dung ký sinh của fixture có thể lớn hơn cả giá trị tụ cần đo.
Thứ ba, chọn chế độ đo C, tần số và mức điện áp test theo tiêu chuẩn hoặc theo datasheet của tụ. Ví dụ, nhiều tụ hóa được đặc tả ở điều kiện C@120 Hz, 0.5 Vrms, trong khi tụ gốm thường đo ở 1 kHz, 1 Vrms.
Thứ tư, gắn tụ vào fixture, chờ giá trị ổn định rồi đọc các thông số C, ESR, D, Q trên màn hình. Nếu cần lưu trữ hoặc phân tích xu hướng lão hóa của tụ theo thời gian, bạn có thể truyền dữ liệu về PC qua USB, LAN hoặc GPIB. IMST thường tích hợp kèm phần mềm logging cho khách hàng cần truy xuất dữ liệu theo yêu cầu ISO 17025 hoặc ISO 9001.
Đo tụ công suất, tụ bù và tụ motor trong công nghiệp
Với tụ bù công suất hoặc tụ khởi động motor, giá trị điện dung thường lớn (hàng chục đến hàng trăm µF, thậm chí mF) và điện áp làm việc cao. Bạn cần dùng LCR meter hoặc capacitance meter có dải đo phù hợp, đồng thời kết hợp đo C với đo tanδ/ESR và kiểm tra nhiệt độ vỏ tụ để đánh giá toàn diện tuổi thọ tụ trong tủ bù hay tủ khởi động mềm.
Với nhu cầu bảo trì hiện trường, các model cầm tay như LCR-1100 hoặc LCR-1010 rất thuận tiện nhờ gọn nhẹ, pin lâu và thao tác nhanh.

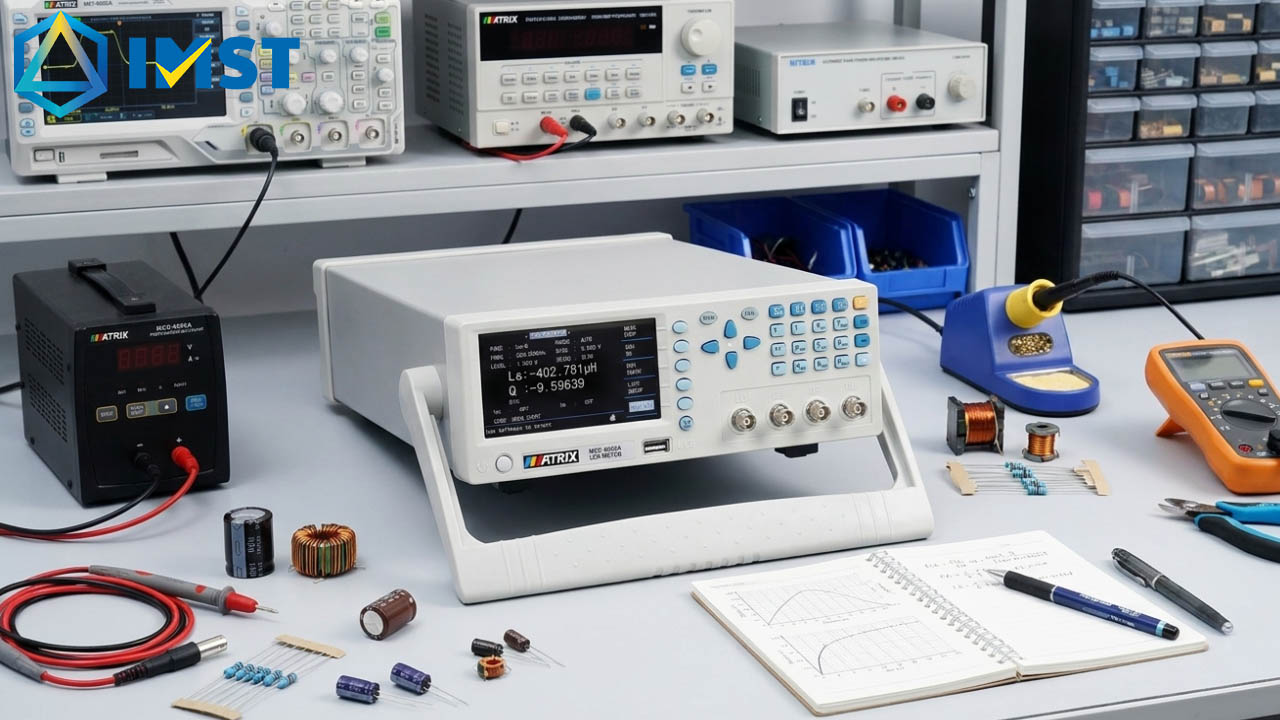

Trong khi đó, model để bàn như MCR-6100A, MCR-6600A hay MCR-9005, MCR-9010, MCR-9020, MCR-9030 phù hợp hơn cho phòng bảo trì trung tâm cần đo chính xác và lưu trữ dữ liệu.
IMST thường tư vấn cho khách hàng công nghiệp dùng bộ đôi: một LCR meter để bàn đặt tại phòng bảo trì kết hợp với vài LCR cầm tay cho đội hiện trường, kèm sẵn quy trình test tụ đã được chuẩn hóa. Cách triển khai này vừa đảm bảo độ chính xác vừa tiết kiệm thời gian ngừng máy.
Bảng so sánh giữa đồng hồ vạn năng có thang C và LCR meter:
| Tiêu chí | Đồng hồ vạn năng (DMM) có thang C | LCR meter chuyên dụng |
|---|---|---|
| Dải đo điện dung | Thường từ nF đến vài mF | Từ pF đến hàng kF (tùy model) |
| Độ chính xác | Sai số vài % đến hàng chục % | Sai số 0,05% đến 0,5% (tùy dải) |
| Tham số đo được | Chỉ đo C | C, L, R, Z, ESR, D (tanδ), Q, θ |
| Chọn tần số đo | Không (tần số cố định nội bộ) | Có (100 Hz đến hàng MHz tùy model) |
| Bù open/short | Không | Có |
| Kết nối PC, tự động hóa | Không hoặc rất hạn chế | USB, LAN, GPIB, Handler |
| Ứng dụng chính | Sàng lọc nhanh tụ tốt/hỏng, bảo trì cơ bản | R&D, QA/QC, sản xuất, đo chính xác cao |
| Giá tham khảo | Thấp (tích hợp trong DMM) | Trung bình đến cao (tùy dải tần và tính năng) |
Các sai số và lỗi thường gặp khi đo điện dung
Hiểu rõ nguồn gốc sai số giúp bạn tránh được những kết quả đo sai lệch và đưa ra quyết định chính xác hơn khi đánh giá tụ điện.
Sai số do thiết bị và dải đo
Đồng hồ vạn năng thường có sai số từ vài phần trăm đến hàng chục phần trăm cho thang đo C, đặc biệt ở dải nhỏ và gần giới hạn thang đo. LCR meter chuyên dụng có thể đạt sai số 0,1% đến 0,2% ở dải chuẩn, nhưng với điều kiện bạn phải sử dụng đúng tần số, đúng mức điện áp test và đã thực hiện bù open/short đầy đủ.
Khi đo tụ giá trị rất nhỏ (dưới 100 pF), nếu dùng dây đo dài hoặc fixture không phù hợp, điện dung ký sinh của dây và fixture sẽ cộng thêm vào kết quả, gây sai số lớn. Nhiệt độ và độ ẩm môi trường cũng ảnh hưởng đáng kể, nhất là với tụ gốm và tụ film. Bởi vậy, phòng lab thường được kiểm soát nhiệt độ ở khoảng 23 ± 2°C khi cần đo chính xác cao.
Khi IMST hiệu chuẩn LCR meter cho khách hàng, kỹ sư của chúng tôi thường khuyến nghị sử dụng đúng dải đo “best accuracy” mà nhà sản xuất ghi rõ trong manual, tránh đo ở mép dải vì sai số sẽ tăng đáng kể.
Lỗi thao tác phổ biến
Lỗi phổ biến nhất là không xả tụ trước khi đo. Điện áp còn lại trên tụ có thể gây chập que đo, cháy cầu chì trong đồng hồ, thậm chí hư hỏng mạch đo bên trong thiết bị. Lỗi thứ hai thường thấy là đo tụ khi còn nối trong mạch, khiến giá trị bị ảnh hưởng bởi các linh kiện khác mắc song song hoặc nối tiếp.
Ngoài ra, việc cắm nhầm cổng đo C và cổng A/µA trên đồng hồ vạn năng cũng dễ gây hư máy. Với tụ phân cực, đo nhầm cực ở chế độ có áp DC nội (trên một vài máy đo chuyên dụng) có thể làm tụ bị stress hoặc hỏng.
Nhờ kinh nghiệm triển khai thực tế, IMST khi bàn giao thiết bị luôn phát kèm hướng dẫn thao tác nhanh 1 đến 2 trang, được thiết kế để dán ngay cạnh tủ đo. Cách làm này giúp giảm đáng kể rủi ro “đo nhầm cổng, nhầm thang” cho kỹ thuật viên, đặc biệt trong ca đêm hoặc khi có nhân sự mới.
Lựa chọn thiết bị đo điện dung phù hợp nhu cầu
Việc chọn đúng thiết bị đo điện dung phụ thuộc vào mục đích sử dụng, dải đo cần thiết và mức độ chính xác yêu cầu. Không phải lúc nào cũng cần LCR meter đắt tiền, nhưng cũng có những trường hợp đồng hồ vạn năng hoàn toàn không đáp ứng được.
Khi nào dùng đồng hồ vạn năng có chức năng đo C
Đồng hồ vạn năng có thang đo C phù hợp cho thợ điện, kỹ thuật bảo trì cơ bản và sửa chữa thiết bị dân dụng. Ưu điểm lớn nhất là sự tiện dụng: một thiết bị làm được nhiều phép đo (điện áp, dòng điện, điện trở, điện dung, kiểm tra diode, thông mạch). Với các công việc như kiểm tra tụ motor bơm, tụ điều hòa, tụ quạt hay tụ nguồn trên board không yêu cầu độ chính xác cao, đồng hồ vạn năng là đủ dùng.
Tuy nhiên, đồng hồ vạn năng không thích hợp cho kiểm tra linh kiện sản xuất hàng loạt, đo tụ dải pF hay đo các tham số ESR, D, Q. Các nhà máy mà IMST hỗ trợ thường trang bị loại này cho đội bảo trì phân xưởng, dùng song song với LCR meter ở phòng kỹ thuật trung tâm.
Khi nào nên đầu tư LCR meter để bàn hoặc cầm tay
Bạn nên cân nhắc đầu tư LCR meter khi cần độ chính xác cao, đo dải rộng từ pF đến mF, hoặc cần đánh giá chi tiết tụ trong R&D và QA/QC. LCR meter cũng là lựa chọn bắt buộc khi bạn cần đo ESR, D, Q, Z để đánh giá tụ nguồn, tụ cao tần, tụ cho mạch lọc hay nguồn xung. Với nhu cầu tự động hóa đo hàng loạt và chọn lọc bin theo dung sai (binning) trên dây chuyền sản xuất, LCR meter có kết nối Handler và PC là không thể thay thế.
Kinh nghiệm triển khai của IMST cho thấy: với nhà máy điện tử, tối thiểu nên có 1 LCR meter để bàn kết hợp 1 đến 2 LCR cầm tay, thêm đồng hồ vạn năng có thang C cho từng line sản xuất để kiểm tra nhanh.
Bảng gợi ý chọn thiết bị đo điện dung theo nhu cầu:
| Nhu cầu sử dụng | Thiết bị phù hợp | Model tham khảo (IMST phân phối) | Ghi chú |
|---|---|---|---|
| Bảo trì dân dụng, sửa chữa cơ bản | Đồng hồ vạn năng có thang C | Hioki DT42xx, GW Instek GDM series | Đo nhanh tụ motor, tụ nguồn, sàng lọc tụ lỗi |
| Bảo trì công nghiệp hiện trường | LCR meter cầm tay | LCR-1100, LCR-1010 | Gọn nhẹ, đo C + ESR, tiện mang theo |
| Phòng bảo trì trung tâm nhà máy | LCR meter để bàn (tần số đơn hoặc đa tần) | LCR-6002, LCR-6020, MCR-6100A, MCR-6600A | Đo chính xác, lưu dữ liệu, kết nối PC |
| R&D, QA/QC linh kiện | LCR meter để bàn cao cấp | LCR-6100, LCR-6200, LCR-6300, Hioki IM3523, IM3536 | Đa tần, sai số thấp, đo nhiều tham số |
| Dây chuyền sản xuất, kiểm tra 100% | LCR meter có Handler, binning | LCR-8201, LCR-8205, LCR-8210 đến LCR-8250A, Hioki IM3590, IM7581 | Tốc độ đo nhanh, tích hợp tự động hóa |
| Đo tụ công suất, tụ bù lớn | LCR/Capacitance meter dải rộng | MCR-9005, MCR-9010, MCR-9020, MCR-9030, MCR-8100H | Dải đo lớn, phù hợp tụ motor, tụ bù |
Kinh nghiệm thực tế trong đo và kiểm tụ điện
Ngoài việc nắm vững cách đo, việc xây dựng quy trình kiểm tra tụ bài bản sẽ giúp bạn phát hiện sớm tụ suy giảm, tránh sự cố dừng máy ngoài kế hoạch.
Quy trình chuẩn cho kiểm tra tụ trong bảo trì nhà máy
Một quy trình kiểm tra tụ hiệu quả thường bao gồm các bước: xả tụ, kiểm tra bằng mắt (phồng, rò rỉ chất điện phân, biến dạng), đo C sơ bộ bằng đồng hồ vạn năng, rồi đo chi tiết bằng LCR meter nếu có nghi ngờ.
Với tụ motor, bạn nên lưu cả giá trị C, ESR và nhiệt độ vỏ tụ theo thời gian. Nhờ vậy, bạn có thể dự đoán thời điểm tụ sắp hỏng trước khi sự cố xảy ra (predictive maintenance). Thiết lập giới hạn trên/dưới cũng rất quan trọng: ví dụ, tụ bù có C giảm dưới 90% giá trị danh định hoặc ESR tăng gấp 2 đến 3 lần so với khi mới thì nên đưa vào danh sách cần thay.
Kết hợp quản lý số serial, ngày đo và ca đo sẽ giúp truy xuất lịch sử dễ dàng. IMST thường tích hợp thêm phần mềm hoặc cung cấp file Excel mẫu chuẩn cho khách hàng cần quản lý dữ liệu đo theo yêu cầu hệ thống chất lượng. Với hệ thống lớn, chúng tôi cũng có thể thiết kế thiết bị đo cố định kèm tủ test chuyên dụng, giúp cắm tháo tụ nhanh và giảm thời gian ngừng máy.
Tụ “đúng C” nhưng vẫn hỏng: vì sao?
Bạn biết đấy, có không ít trường hợp tụ đo C vẫn gần giá trị danh định nhưng mạch vẫn hoạt động không ổn định, nóng bất thường hoặc nhiễu. Lý do thường gặp là ESR đã tăng cao hoặc hệ số tổn hao D (tanδ) quá lớn, dù giá trị điện dung C chưa thay đổi nhiều. Ngoài ra, tụ có thể bị suy giảm khi làm việc ở tần số hoặc điện áp thực tế khác với điều kiện đo trên bàn.
Đồng hồ vạn năng không đo được ESR, cho nên người dùng dễ nghĩ tụ “vẫn tốt” trong khi thực chất tụ đã suy giảm nghiêm trọng. LCR meter ở tần số thích hợp sẽ cho thấy rõ sự suy giảm này qua chỉ số ESR và D tăng bất thường.
Bởi vậy, với các lỗi nguồn khó chịu hoặc mạch hoạt động không ổn định mà nghi ngờ do tụ, IMST luôn khuyến nghị khách hàng đo thêm ESR và D trên LCR meter, hoặc đơn giản nhất là thay thử tụ nghi ngờ bằng tụ mới để so sánh.
Các tần số đo chuẩn và ứng dụng tương ứng
Việc chọn đúng tần số đo trên LCR meter ảnh hưởng trực tiếp đến kết quả và ý nghĩa của phép đo. Bảng tham khảo sau giúp bạn chọn tần số phù hợp với từng loại tụ và ứng dụng:
| Tần số đo | Ứng dụng tiêu biểu | Loại tụ thường đo |
|---|---|---|
| 50/60 Hz | Đo tụ bù công suất, tụ motor | Tụ bù, tụ khởi động, tụ chạy |
| 100 Hz / 120 Hz | Đo tụ hóa (electrolytic) theo tiêu chuẩn | Tụ hóa nhôm, tụ hóa tantalum |
| 1 kHz | Tần số đo phổ biến nhất, dùng cho đa số tụ | Tụ gốm, tụ film, tụ mica, tụ hóa (tham khảo) |
| 10 kHz – 100 kHz | Đo tụ gốm nhỏ, tụ film trong mạch tín hiệu | Tụ gốm MLCC, tụ film |
| 1 MHz trở lên | Đo tụ trong ứng dụng RF, cao tần | Tụ gốm cao tần, tụ chip nhỏ |
Câu hỏi thường gặp về đo điện dung
Đo điện dung bằng đồng hồ vạn năng có chính xác không?
Đồng hồ vạn năng cho kết quả đủ tin cậy để sàng lọc nhanh tụ tốt hay hỏng trong bảo trì cơ bản. Tuy nhiên, sai số thường từ vài phần trăm đến hàng chục phần trăm, đặc biệt ở dải nhỏ (pF, nF). Nếu cần kết quả chính xác cho R&D hoặc QC, bạn nên dùng LCR meter chuyên dụng.
ESR là gì và tại sao quan trọng khi đo tụ?
ESR (Equivalent Series Resistance) là điện trở nối tiếp tương đương bên trong tụ điện. Khi tụ lão hóa, ESR tăng lên, gây ra tổn hao nhiệt, giảm hiệu suất lọc và có thể khiến mạch hoạt động không ổn định dù giá trị C vẫn gần danh định. Chỉ LCR meter mới đo được ESR, đồng hồ vạn năng thì không.
Có cần tháo tụ khỏi mạch khi đo không?
Nếu bạn cần giá trị C chính xác, nên tháo tụ khỏi mạch. Khi tụ còn trên board, các linh kiện xung quanh mắc song song hoặc nối tiếp sẽ ảnh hưởng đến kết quả. Tuy nhiên, nếu chỉ cần kiểm tra nhanh tụ “sống hay chết” bằng thang Ohm, bạn có thể đo trực tiếp trên mạch (sau khi đã ngắt nguồn và xả tụ).
Nên chọn LCR meter nào cho phòng QC nhà máy điện tử?
Phòng QC thường cần LCR meter để bàn có đa tần, sai số thấp và kết nối PC để lưu trữ dữ liệu. Các model như GW Instek LCR-6100, LCR-6200, LCR-6300 hoặc Hioki IM3523, IM3536 là những lựa chọn phổ biến mà IMST đang cung cấp. Nếu cần đo trên dây chuyền tự động, dòng LCR-82xx với Handler interface sẽ phù hợp hơn.
Tụ bù công suất bao lâu nên kiểm tra một lần?
Thông thường, tụ bù nên được kiểm tra định kỳ 6 tháng đến 1 năm, tùy điều kiện vận hành (nhiệt độ, tải, chất lượng nguồn). Nếu môi trường nóng, nhiều sóng hài, chu kỳ kiểm tra nên rút ngắn hơn. Kết hợp đo C và ESR theo thời gian sẽ giúp bạn dự đoán thời điểm cần thay thế.
Bù open/short trên LCR meter là gì, có bắt buộc không?
Bù open/short (hay open/short compensation) là bước hiệu chỉnh để loại bỏ ảnh hưởng của fixture và dây đo lên kết quả. Bạn đo ở trạng thái hở mạch (open) và ngắn mạch (short) để máy tự tính toán và bù trừ. Bước này không bắt buộc nhưng rất được khuyến nghị, đặc biệt khi đo tụ nhỏ (pF, nF) vì sai số do fixture có thể lớn hơn cả giá trị tụ cần đo.
Máy đo dung lượng tụ điện và LCR meter có khác nhau không?
“Máy đo dung lượng tụ điện” (hay máy đo điện dung, capacitance meter) là tên gọi phổ biến trong tiếng Việt, thường chỉ các thiết bị chuyên đo giá trị C. LCR meter thì đo được cả điện cảm (L), điện dung (C) và điện trở (R) cùng nhiều tham số khác. Trên thực tế, hầu hết LCR meter đều có chức năng đo điện dung rất tốt, cho nên khi nói “máy đo điện dung chuyên dụng” trong công nghiệp, người ta thường ngầm hiểu là LCR meter.
Đo tụ giá trị rất nhỏ (vài pF) cần lưu ý gì?
Khi đo tụ dải pF, bạn cần dùng LCR meter có độ phân giải cao, fixture ngắn nhất có thể (ưu tiên kẹp Kelvin 4 dây), và bắt buộc thực hiện bù open/short. Tránh đo trong môi trường có nhiều nhiễu điện từ. Nhiệt độ và độ ẩm cũng nên được kiểm soát nếu yêu cầu độ chính xác cao.
