Máy kiểm tra liên kết nối đất (ground bond tester) là thiết bị không thể thiếu trong các bài test an toàn điện, giúp đánh giá khả năng dẫn dòng sự cố của dây nối đất và vỏ kim loại thiết bị. Khi các tiêu chuẩn IEC, UL hay TCVN ngày càng siết chặt, việc chọn đúng loại máy với đúng dải dòng và đúng tiêu chuẩn sẽ quyết định liệu sản phẩm của bạn có vượt qua đánh giá chất lượng, chứng nhận hay audit từ khách hàng quốc tế hay không.
Bài viết này tổng hợp khái niệm, nguyên lý hoạt động, các tiêu chí quan trọng khi chọn mua, đồng thời so sánh các model tiêu biểu từ GW Instek, Chroma và Tonghui. Toàn bộ nội dung được biên soạn từ kinh nghiệm tư vấn thực tế của Công ty Cổ phần IMST, đơn vị phân phối chính hãng thiết bị đo lường và hiệu chuẩn tại Việt Nam.
Ground Bond Tester là gì?
Ground Bond Tester (hay còn gọi là máy kiểm tra liên kết nối đất, máy kiểm tra nối đất, máy kiểm tra ground bond) là thiết bị sử dụng dòng điện lớn, thường từ 5 đến 60 A AC hoặc DC, để đánh giá điện trở (hoặc trở kháng) của đường nối đất trên thiết bị điện. Mục tiêu là xác nhận rằng đường nối đất đủ thấp trở kháng để dẫn dòng sự cố một cách an toàn, không gây nguy hiểm cho người sử dụng.
Nhiều bạn hay nhầm lẫn giữa ground bond test và ground continuity test (kiểm tra liên tục nối đất). Thực tế thì hai phép đo này khác nhau khá rõ, như ground continuity test chỉ dùng dòng nhỏ (cỡ mA) để kiểm tra xem đường nối đất có thông mạch hay không, tức là kiểm tra trạng thái ON/OFF đơn thuần. Trong khi đó, ground bond test bơm dòng lớn để kiểm tra “độ bền” (integrity) thực sự của đường nối đất, đảm bảo nó chịu được dòng sự cố trong điều kiện thực tế.
Cách đo cũng khá trực quan: máy bơm dòng định mức qua đường nối đất, đo áp rơi (tính bằng mV) giữa hai điểm kết nối, rồi tính ra điện trở theo công thức R = V/I (đơn vị mΩ). Giá trị này được so sánh với giới hạn theo tiêu chuẩn, ví dụ ≤ 100 mΩ theo nhiều chuẩn IEC phổ biến.
Các tiêu chuẩn thường liên quan đến phép đo ground bond bao gồm IEC/UL 60950, IEC 61010, IEC 60335, IEC 60601 và các TCVN tương đương. Mỗi tiêu chuẩn quy định cụ thể mức dòng test, thời gian bơm dòng và giới hạn điện trở cho phép.
Để bạn dễ hình dung sự khác biệt, chúng tôi tổng hợp trong bảng sau:
| Tiêu chí | Ground Continuity Test | Ground Bond Test |
|---|---|---|
| Dòng test | Nhỏ (thường vài trăm mA) | Lớn (5-60 A, có thể tới 100 A) |
| Mục đích | Kiểm tra thông mạch (ON/OFF) đường nối đất | Đánh giá độ bền, khả năng dẫn dòng sự cố của đường nối đất |
| Kết quả đo | Thông/Không thông | Giá trị điện trở (mΩ), PASS/FAIL theo giới hạn |
| Tiêu chuẩn áp dụng | Thường dùng trong kiểm tra sơ bộ, bảo trì | IEC 60335, IEC 61010, IEC 60601, IEC 60950/62368… |
| Ứng dụng phổ biến | Kiểm tra nhanh dây nguồn, ổ cắm | Kiểm tra xuất xưởng, chứng nhận sản phẩm, audit |
Nguyên lý đo của Ground Bond Tester
Cách máy ground bond hoạt động
Ground bond tester hoạt động bằng cách tạo ra nguồn dòng lớn (từ 5 đến 60 A, đôi khi lên tới 100 A) ở điện áp thấp (thường trong khoảng 4-24 V), sau đó đưa dòng này vào chân PE (earth) của dây nguồn thiết bị cần kiểm tra.
Dòng điện chạy qua đường nối đất, đi qua vỏ kim loại của thiết bị rồi quay về máy thông qua đầu dò (return lead). Trong quá trình này, máy đo áp rơi giữa hai điểm nối và tính ra điện trở an toàn đất theo công thức R = V / I, hiển thị trực tiếp trên màn hình với đơn vị mΩ.
Với các model sử dụng dòng AC 50/60 Hz, phép đo mô phỏng sát điều kiện thực tế của dòng sự cố, và nhiều tiêu chuẩn quốc tế ưu tiên phương pháp AC. Bên cạnh đó, có những model cho phép chọn AC hoặc DC tùy theo tiêu chuẩn áp dụng, ví như dòng Chroma 19572 hay các bộ tích hợp Hyamp series, giúp bạn linh hoạt hơn khi phải test theo nhiều chuẩn khác nhau.
Tham số kỹ thuật chính trên một Ground Bond Tester
Khi tìm hiểu về ground bond tester, bạn sẽ gặp nhiều thông số kỹ thuật. Để dễ tra cứu, chúng tôi tổng hợp các tham số cốt lõi và ý nghĩa thực tế của chúng:
| Tham số | Ý nghĩa | Ghi chú |
|---|---|---|
| Dải dòng test (Output Current Range) | Phạm vi dòng máy có thể bơm, ví dụ 3-40 A hoặc 3-60 A | Dải càng cao, càng linh hoạt cho thiết bị công suất lớn, cáp dài |
| Dải đo điện trở (Resistance Range) | Phạm vi đo, thường từ 0.1 mΩ đến vài trăm mΩ hoặc vài Ω | Độ phân giải mΩ giúp đánh giá chính xác trạng thái đạt/không đạt |
| Thời gian test (Test Time) | Thời gian bơm dòng, cài được từ 0.1 đến 999.9 s | Kiểm định thường yêu cầu 5-60 s tùy chuẩn |
| Loại dòng (AC/DC) | Máy chỉ hỗ trợ AC, chỉ DC, hoặc cả hai | Chọn theo tiêu chuẩn áp dụng; nhiều chuẩn ưu tiên AC |
| Chức năng bảo vệ | Ngắt khi quá áp, quá dòng, lỗi kết nối, cửa an toàn chưa đóng | Yếu tố quan trọng khi vận hành trên dây chuyền sản xuất |
Ứng dụng điển hình của máy kiểm tra liên kết nối đất
Ground bond tester được sử dụng rộng rãi trong nhiều ngành, từ sản xuất đồ gia dụng cho đến thiết bị y tế. Cụ thể, bạn sẽ thường thấy thiết bị này trong các bối cảnh sau:
Kiểm tra an toàn điện cho thiết bị gia dụng là ứng dụng phổ biến nhất. Các sản phẩm như máy giặt, tủ lạnh, bếp điện, máy nước nóng đều phải trải qua bài test ground bond theo IEC/TCVN 60335 trước khi xuất xưởng. Đây là yêu cầu bắt buộc nếu doanh nghiệp muốn đạt chứng nhận chất lượng và đáp ứng audit từ đối tác quốc tế.
Thiết bị công nghiệp và tủ điện cũng là nhóm ứng dụng quan trọng. Tủ điện, máy CNC, robot công nghiệp, bộ nguồn, UPS hay inverter đều cần kiểm tra nối đất vỏ trước khi đưa vào vận hành hoặc giao cho khách hàng.
Với thiết bị y tế, yêu cầu còn khắt khe hơn. Theo IEC 60601, điện trở nối đất phải rất thấp để bảo vệ cả bệnh nhân lẫn nhân viên y tế. Bởi vậy, các phòng R&D và nhà máy sản xuất thiết bị y tế luôn cần ground bond tester có độ chính xác cao.
Ngoài ra, phòng thí nghiệm, trung tâm đo lường và kiểm định sử dụng ground bond tester để phục vụ đánh giá theo chuẩn quốc gia và quốc tế. Các nhà máy, data center cũng cần kiểm tra định kỳ hệ thống nối đất, đặc biệt khi thay đổi layout hoặc nâng cấp dây chuyền.
Phân biệt các loại máy Ground Bond
Máy Ground Bond Tester độc lập
Đây là loại máy chỉ thực hiện chức năng ground bond, đôi khi kèm thêm continuity test. Ưu điểm lớn nhất là tính chuyên dụng, cấu hình đơn giản và mức giá mềm hơn so với hệ tích hợp.
Loại máy này thích hợp cho dây chuyền chỉ cần kiểm tra nối đất, hoặc cho các phòng lab đã trang bị riêng hipot tester và insulation tester. Có thể kể đến Chroma 19572, hay GW Instek GCT-9040 thiên về AC ground bond. Trong thực tế, máy độc lập được dùng nhiều trên production line với test plan đơn giản và yêu cầu tốc độ cao.
Máy an toàn điện tích hợp nhiều chức năng
Ngược lại, máy tích hợp kết hợp nhiều phép đo trong cùng một thiết bị: AC/DC hipot, insulation resistance, ground bond, ground continuity, và đôi khi cả leakage current. Nhờ vậy, bạn có thể xây dựng trạm test an toàn điện all-in-one, giảm số lượng thiết bị và rút ngắn thời gian thao tác.
Các model tiêu biểu thuộc nhóm này gồm Chroma 19032/19032-P, GW Instek GPT-15000 series, GPT-12000, GPT-9900 và GPT-9800. Loại máy này phù hợp với lab R&D, trung tâm kiểm định hoặc nhà máy sản xuất đa chủng loại sản phẩm cần nhiều bài test khác nhau.
| Tiêu chí | Ground Bond Tester độc lập | Máy an toàn điện tích hợp |
|---|---|---|
| Chức năng | Chuyên ground bond (có thể kèm continuity) | Ground bond + hipot AC/DC + IR + continuity + leakage |
| Chi phí đầu tư | Thấp hơn | Cao hơn nhưng tiết kiệm nếu cần nhiều phép đo |
| Độ linh hoạt | Chuyên sâu một chức năng, tốc độ cao | Đa năng, phù hợp nhiều dòng sản phẩm |
| Ứng dụng phổ biến | Dây chuyền test đơn giản, lab đã có thiết bị khác | Lab R&D, trung tâm kiểm định, nhà máy đa chủng loại |
| Model tiêu biểu | GCT-9040, Chroma 19572 | GPT-15000, GPT-12000, GPT-9900, GPT-9800, Chroma 19032 |
Tiêu chí quan trọng khi lựa chọn máy kiểm tra liên kết nối đất
Tiêu chí kỹ thuật cốt lõi
Dòng test tối đa là yếu tố đầu tiên bạn cần xác định. Với thiết bị gia dụng hay IT, dải 10-30 A thường đủ dùng. Tuy nhiên, thiết bị công nghiệp, tủ điện lớn có thể cần 40-60 A hoặc hơn. Kinh nghiệm của chúng tôi là nên chọn model có headroom khoảng 20-30% so với yêu cầu tiêu chuẩn, tránh tình trạng máy phải chạy full tải liên tục, ảnh hưởng đến tuổi thọ.
Chuẩn áp dụng cũng quyết định rất nhiều. Bạn cần xác định sản phẩm của mình thuộc nhóm IEC/TCVN nào (60335, 61010, 60601, 60950/62368,…) để chọn dòng test, thời gian và giới hạn điện trở phù hợp. Đáng lưu ý là có chuẩn yêu cầu bắt buộc dùng dòng AC, trong khi chuẩn khác cho phép DC, cho nên bạn cần kiểm tra kỹ trước khi quyết định.
Độ chính xác và dải đo điện trở cũng rất quan trọng. Với dây dẫn dài hoặc tủ lớn, điện trở có thể lên tới vài trăm mΩ, nên dải đo cần đủ rộng và độ phân giải mΩ phải đủ tốt để phân biệt rõ trạng thái đạt, biên và không đạt. Bên cạnh đó, độ lặp lại và độ ổn định của phép đo giúp bạn xây dựng quy trình nội bộ chặt chẽ hơn.
Tính năng tự động hóa là tiêu chí không thể bỏ qua nếu bạn vận hành dây chuyền sản xuất khối lượng lớn. Các cổng giao tiếp RS-232, USB, LAN hoặc GPIB cùng I/O digital cho phép kết nối PLC và hệ thống test tự động, đồng thời hỗ trợ truy xuất dữ liệu test (traceability) theo yêu cầu của nhiều khách hàng quốc tế.
Tiêu chí vận hành và an toàn
Ngoài thông số kỹ thuật, bạn cũng nên quan tâm đến trải nghiệm vận hành thực tế. Giao diện người dùng cần rõ ràng, menu tiếng Anh dễ hiểu, có khả năng lưu nhiều chương trình test (program/sequence) để giảm thiểu lỗi thao tác khi chuyển đổi giữa các dòng sản phẩm.
Chức năng bảo vệ người vận hành là yếu tố bắt buộc: interlock, tự ngắt khi hở mạch, kết nối sai hoặc quá nhiệt. Nhiều model của GW Instek và Chroma mà IMST đang phân phối đều trang bị đầy đủ các tính năng này.
Với nhà máy hoạt động 24/7, độ bền công nghiệp cũng cần được cân nhắc: thiết kế tản nhiệt tốt, nguồn dòng bền bỉ. Và đừng quên phụ kiện đi kèm như dây test, kẹp, fixture, vì chúng cần dễ tìm và dễ thay thế khi hỏng.
Để bạn tiện đối chiếu với nhu cầu thực tế, chúng tôi tổng hợp checklist chọn máy theo từng bối cảnh:
| Tiêu chí | Lab R&D | Nhà máy sản xuất hàng loạt | Đơn vị kiểm định |
|---|---|---|---|
| Dòng test tối đa | 10-30 A (tùy sản phẩm) | 25-60 A (cần headroom) | 30-60 A (đa dạng mẫu test) |
| Loại dòng AC/DC | Tùy chuẩn, ưu tiên AC/DC linh hoạt | Theo chuẩn sản phẩm cụ thể | Cần cả AC và DC |
| Độ chính xác | Cao, độ phân giải mΩ tốt | Đủ dùng, ưu tiên tốc độ | Cao, cần truy xuất nguồn gốc |
| Tự động hóa | Có thì tốt, không bắt buộc | Bắt buộc (RS-232/USB/LAN, I/O) | Cần kết nối hệ thống quản lý |
| Bảo vệ an toàn | Cần đầy đủ | Bắt buộc (interlock, quá nhiệt) | Bắt buộc |
| Lưu chương trình test | Cần nhiều chương trình | Cần nhiều, chuyển nhanh | Cần nhiều, theo từng chuẩn |
| Máy độc lập hay tích hợp | Tùy nhu cầu, thường tích hợp | Cả hai đều phù hợp | Thường tích hợp |
Các dòng máy kiểm tra liên kết nối đất tiêu biểu IMST đang phân phối
IMST hiện là nhà phân phối chính hãng của GW Instek, Chroma và Tonghui tại Việt Nam. Với kinh nghiệm nhiều năm tư vấn thiết bị đo lường, chúng tôi lựa chọn giới thiệu các dòng máy phù hợp nhất cho nhu cầu kiểm tra nối đất tại thị trường Việt Nam. Cấu hình chi tiết và giá cụ thể bạn nên liên hệ trực tiếp IMST để được cập nhật chính xác nhất.
GW Instek GCT-9040 và GPT series

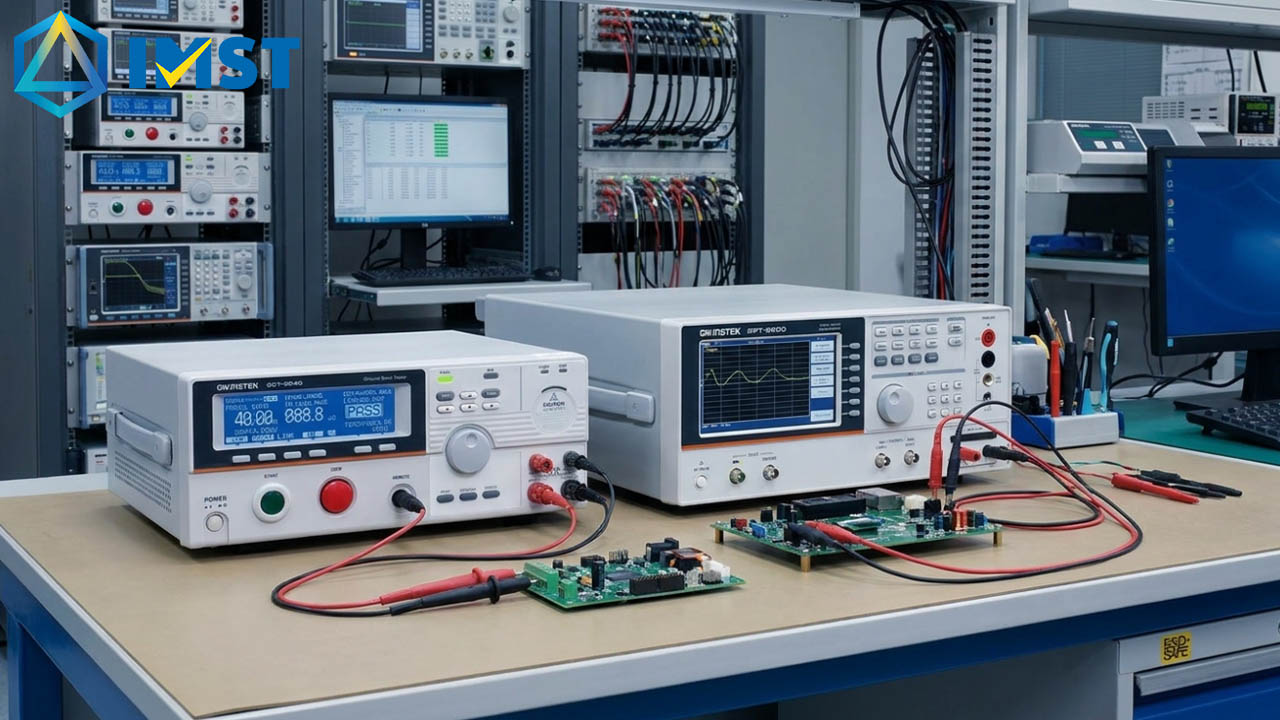

GCT-9040 là model ground bond chuyên dụng của GW Instek, hỗ trợ dòng test AC lên đến khoảng 40 A. Máy đo điện trở nối đất ở dải mΩ, trang bị chức năng bảo vệ quá dòng, phát hiện lỗi kết nối và interlock an toàn. Đây là lựa chọn phổ biến cho phòng lab R&D, bộ phận QA và dây chuyền sản xuất áp dụng các chuẩn IEC/TCVN thông dụng.
Bên cạnh đó, dòng GPT series gồm GPT-15000, GPT-12000, GPT-9900 và GPT-9800 là các bộ an toàn điện tích hợp, kết hợp AC/DC hipot, insulation resistance, ground bond và continuity (tùy model). Nếu bạn cần xây dựng trạm test an toàn điện tổng thể cho nhiều dòng sản phẩm, đây là nhóm thiết bị đáng cân nhắc. IMST có thể tư vấn cấu hình phù hợp, ví dụ lựa chọn model có hoặc không có ground bond, số kênh test hay mức điện áp hipot.
Chroma Ground Bond và Safety Analyzer

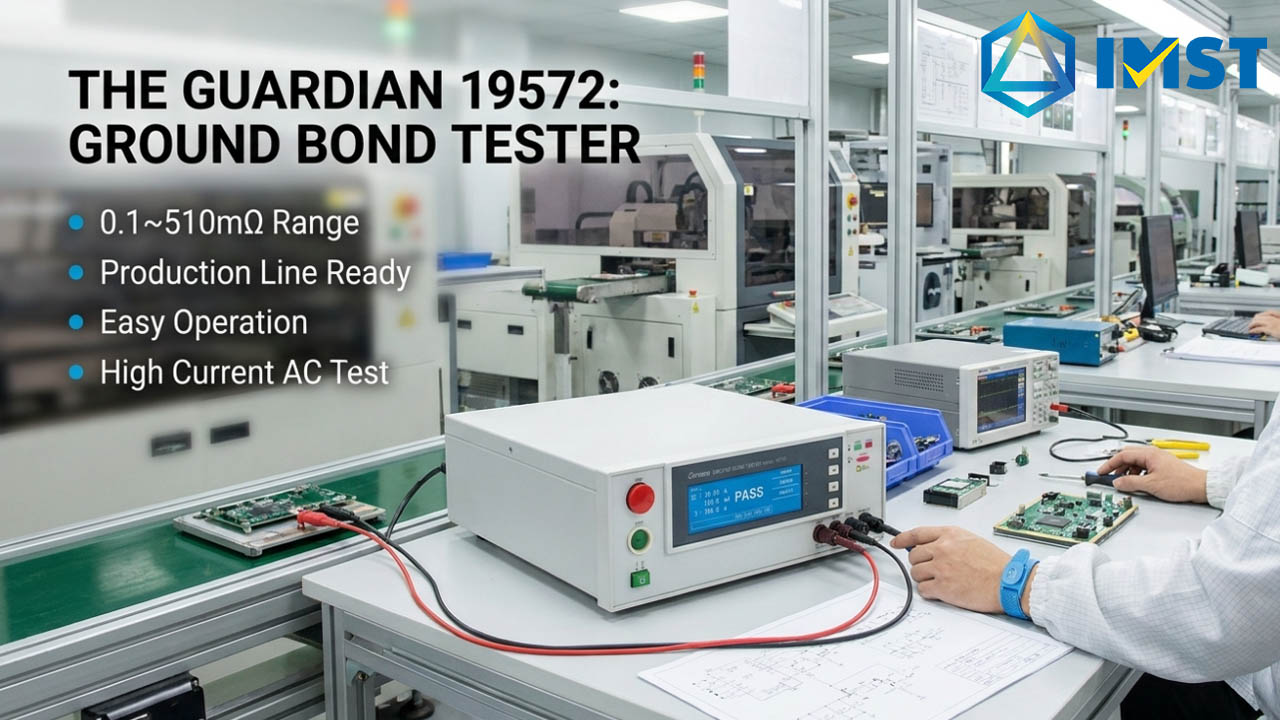

Chroma 19572 (Guardian Ground Bond Tester) là model chuyên dụng cho ground bond với dải đo điện trở 0.1-510 mΩ, dòng test cao và độ chính xác tốt. Máy dễ tích hợp vào hệ thống tự động nhờ các cổng điều khiển từ xa, rất phù hợp cho nhà máy xuất khẩu cần bám sát chuẩn quốc tế và có yêu cầu truy xuất dữ liệu test.
Chroma 19032 và 19032-P (Electrical Safety Analyzer) kết hợp nhiều chức năng: hipot AC/DC, IR, ground bond, ground continuity. Phiên bản 19032-P hỗ trợ đa kênh, thường được lab và nhà máy lựa chọn làm thiết bị trung tâm cho khu test an toàn điện. IMST với kinh nghiệm tích hợp hệ thống có thể hỗ trợ xây dựng trạm test tự động dựa trên dòng 19032, từ thiết kế fixture đến lập trình test sequence.
Tonghui TH94xx Ground Bond và Safety

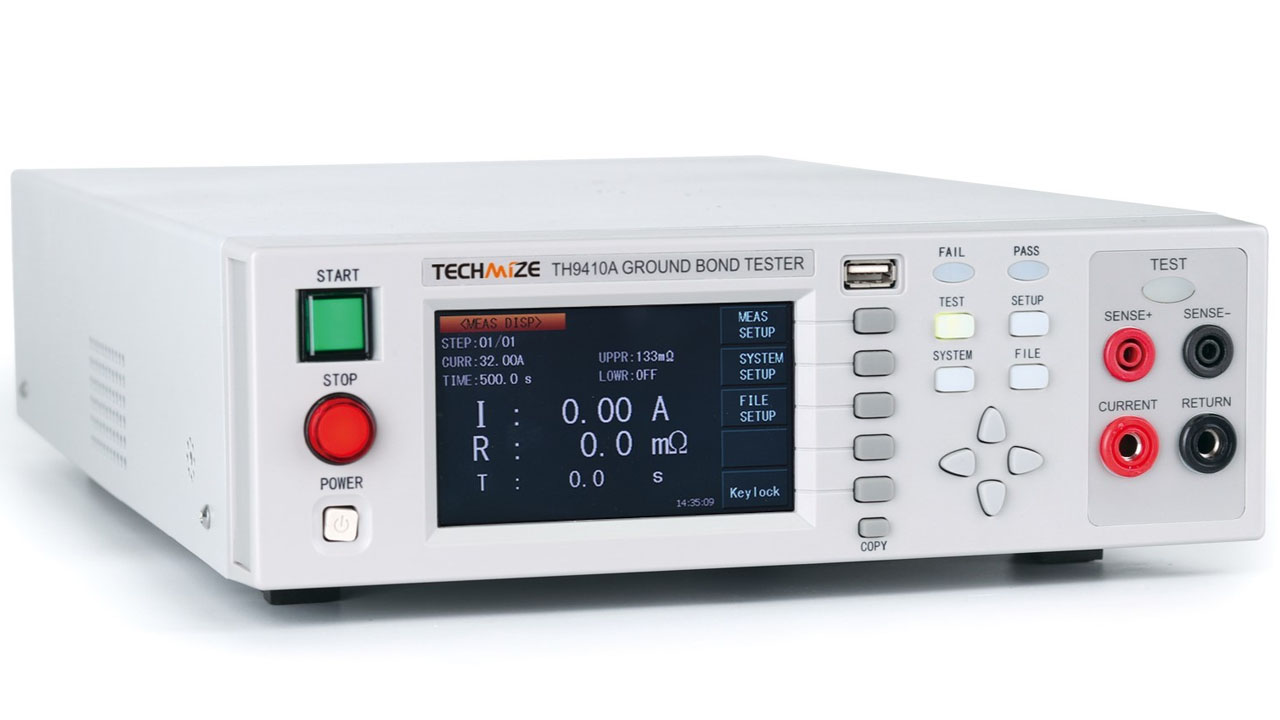

TH9410A, TH9411A và TH9403 thuộc nhóm an toàn điện có hiệu năng tốt ở mức chi phí hợp lý, phù hợp cho doanh nghiệp muốn tối ưu ngân sách. Các model này hỗ trợ ground bond ở dải dòng đủ dùng cho phần lớn thiết bị điện, có thể đi kèm hoặc tích hợp với bài test hipot. IMST thường tư vấn dòng TH94xx cho nhà máy nội địa muốn nâng cấp từ các tester cũ nhưng vẫn giữ chi phí đầu tư ở mức hợp lý.
Bảng tổng hợp nhanh các model tiêu biểu:
| Model | Hãng | Loại | Chức năng chính | Nhóm ứng dụng |
|---|---|---|---|---|
| GCT-9040 | GW Instek | Độc lập | Ground bond AC (≤40 A) | Lab, QA, dây chuyền sản xuất |
| GPT-150004 | GW Instek | Tích hợp | Hipot AC/DC + IR + GB + Continuity | Trạm test tổng thể, kiểm định |
| GPT-120004 | GW Instek | Tích hợp | Hipot AC/DC + IR + GB + Continuity | Nhà máy đa chủng loại |
| GPT-9904 | GW Instek | Tích hợp | Hipot AC/DC + IR + GB | Lab R&D, QA |
| GPT-9804 | GW Instek | Tích hợp | Hipot AC/DC + IR + GB | Sản xuất, kiểm tra xuất xưởng |
| 19572 | Chroma | Độc lập | Ground bond chuyên dụng (0.1-510 mΩ) | Nhà máy xuất khẩu, test tự động |
| 19032 | Chroma | Tích hợp | Hipot AC/DC + IR + GB + Continuity | Lab, trung tâm kiểm định |
| 19032-P | Chroma | Tích hợp đa kênh | Hipot AC/DC + IR + GB + Continuity | Nhà máy lớn, test tự động |
| TH9410A | Tonghui | Tích hợp | Hipot + GB | Nhà máy nội địa, tối ưu chi phí |
| TH9411A | Tonghui | Tích hợp | Hipot + GB | Nhà máy nội địa, tối ưu chi phí |
| TH9403 | Tonghui | Tích hợp | Hipot + GB | Sản xuất, nâng cấp tester cũ |
Kinh nghiệm IMST triển khai hệ thống test nối đất từ thực tế
Nhà máy thiết bị gia dụng cần đáp ứng nhiều chuẩn khác nhau
Chúng tôi từng hỗ trợ một doanh nghiệp sản xuất nhiều dòng thiết bị gia dụng (bếp điện, nồi cơm, máy hút mùi) phải tuân thủ IEC/TCVN 60335. Khách hàng châu Âu và Mỹ audit rất chặt, yêu cầu đầy đủ ground bond, hipot và insulation resistance.
Thay vì mua lẻ từng máy, IMST đề xuất sử dụng bộ an toàn điện tích hợp (cụ thể là dòng GW Instek GPT kết hợp với Chroma 19032) để tạo trạm test all-in-one. Chúng tôi thiết kế fixture chuẩn hóa cho nhiều model sản phẩm, lập trình sẵn test sequence theo từng mã hàng, đồng thời đào tạo kỹ thuật viên về cách cài giới hạn mΩ, dòng test, thời gian và quy trình thao tác an toàn.
Kết quả là thời gian test mỗi sản phẩm được rút ngắn đáng kể, lỗi vận hành giảm rõ rệt và doanh nghiệp đáp ứng tốt các đợt audit từ bên thứ ba.
Phòng lab R&D cần đo chính xác điện trở nối đất thiết bị y tế
Một trường hợp khác là phòng R&D của đơn vị sản xuất thiết bị y tế, cần test theo IEC 60601 với yêu cầu đo rất chính xác điện trở nối đất và khả năng tái lập kết quả nhiều lần.
IMST khuyến nghị sử dụng ground bond tester dòng cao với độ phân giải mΩ tốt, kết hợp hệ thống dây test 4-wire (Kelvin) để loại bỏ sai số do điện trở dây dẫn. Bên cạnh đó, chúng tôi tư vấn quy trình kiểm định định kỳ cho thiết bị, phối hợp với các thiết bị hiệu chuẩn điện khác mà IMST cung cấp từ Meatest và Time Electronics.
Nhờ vậy, kết quả test ổn định, hỗ trợ mạnh cho việc thẩm định thiết kế (design validation) và đáp ứng yêu cầu hồ sơ kỹ thuật khi nộp chứng nhận.
Quy trình test nối đất cơ bản với ground bond tester
Dù bạn sử dụng model nào, quy trình test ground bond cơ bản đều tuân theo các bước tương tự. Chúng tôi chia sẻ quy trình mà IMST thường hướng dẫn khách hàng khi triển khai:
Bước 1, Chuẩn bị: Kiểm tra dây nguồn thiết bị, đảm bảo dây PE (earth) còn nguyên vẹn. Kết nối dây test của máy vào chân đất của phích cắm và điểm vỏ kim loại cần kiểm tra. Đảm bảo các đầu kẹp tiếp xúc tốt, không bị oxy hóa hay lỏng.
Bước 2, Cài đặt tham số: Thiết lập dòng test theo tiêu chuẩn (ví dụ 10 A, 25 A hoặc 40 A), thời gian test (thường 5-10 s) và giới hạn điện trở tối đa (ví dụ 100 mΩ). Nếu máy hỗ trợ lưu chương trình, bạn nên tạo sẵn các program cho từng dòng sản phẩm.
Bước 3, Thực hiện test: Đảm bảo khu vực an toàn, người test không chạm vào phần kim loại hở của thiết bị. Nhấn START, máy bơm dòng, đo áp rơi, tính R và so sánh với giới hạn đã cài.
Bước 4, Đọc và lưu kết quả: Kết quả PASS/FAIL hiển thị kèm giá trị mΩ đo được. Với hệ thống tự động, kết quả có thể được đẩy vào MES, ERP hoặc file log để truy xuất sau này.
IMST thường hỗ trợ khách hàng viết SOP (Standard Operating Procedure) và WI (Work Instruction) cho quy trình test nối đất, đồng thời đào tạo an toàn vận hành cho kỹ thuật viên trực tiếp.
Lưu ý khi mua ground bond tester cho nhà máy và lab tại Việt Nam
Từ kinh nghiệm tư vấn cho nhiều doanh nghiệp, chúng tôi đúc kết một vài lời khuyên thực tế:
Đầu tiên, hãy xác định rõ chuẩn áp dụng và mức dòng test trước khi chọn model. Thực tế thì nhiều doanh nghiệp mua máy dòng quá thấp rồi không đáp ứng được audit, phải mua lại từ đầu, rất lãng phí.
Tiếp theo, ưu tiên thương hiệu có đại diện chính hãng tại Việt Nam để thuận tiện bảo hành, hiệu chuẩn và hỗ trợ kỹ thuật. IMST hiện là đại lý chính thức của GW Instek, Chroma và Tonghui, đảm bảo nguồn gốc thiết bị và dịch vụ hậu mãi dài hạn.
Nếu nhà máy chưa có hipot tester hay insulation tester, bạn nên cân nhắc giải pháp máy tích hợp để tiết kiệm chi phí dài hạn thay vì mua lẻ từng thiết bị.
Đừng quên lập kế hoạch hiệu chuẩn định kỳ, thường 1 năm/lần hoặc theo yêu cầu của khách hàng. Đặc biệt với doanh nghiệp xuất khẩu, giấy chứng nhận hiệu chuẩn còn hiệu lực là điều kiện bắt buộc trong nhiều đợt audit.
Và cuối cùng, nên tham khảo tư vấn kỹ thuật từ đội ngũ có kinh nghiệm. IMST sẵn sàng hỗ trợ bạn từ khâu chọn model, thiết kế fixture, xây dựng quy trình test cho đến đào tạo vận hành, giúp tối ưu cả hiệu quả lẫn chi phí.
Câu hỏi thường gặp về ground bond tester
Ground bond test và hipot test có giống nhau không?
Không giống nhau. Ground bond test kiểm tra điện trở đường nối đất bằng dòng lớn (5-60 A) ở điện áp thấp, trong khi hipot test (hay dielectric withstand test) đặt điện áp cao (thường hàng nghìn volt) để kiểm tra cách điện giữa các phần mang điện và vỏ thiết bị. Hai phép đo này bổ sung cho nhau trong bài test an toàn điện tổng thể.
Dòng test bao nhiêu ampe là đủ?
Tùy thuộc vào tiêu chuẩn áp dụng và loại sản phẩm. Thiết bị gia dụng theo IEC 60335 thường yêu cầu 10-25 A, thiết bị công nghiệp có thể cần 30-60 A. Bạn nên chọn máy có dải dòng cao hơn yêu cầu khoảng 20-30% để tránh chạy full tải liên tục.
Giới hạn điện trở nối đất bao nhiêu mΩ là đạt?
Phần lớn các tiêu chuẩn IEC quy định giới hạn ≤ 100 mΩ, tuy nhiên con số cụ thể phụ thuộc vào từng chuẩn và loại thiết bị. Ví dụ, thiết bị y tế theo IEC 60601 có thể yêu cầu giới hạn thấp hơn. Bạn cần tra cứu tiêu chuẩn áp dụng cụ thể cho sản phẩm của mình.
Nên mua máy ground bond độc lập hay máy tích hợp?
Nếu bạn chỉ cần kiểm tra nối đất và đã có sẵn hipot tester, máy độc lập như GCT-9040 hoặc Chroma 19572 là lựa chọn hợp lý. Ngược lại, nếu cần nhiều phép đo an toàn điện (hipot, IR, ground bond, continuity), máy tích hợp như GPT series hay Chroma 19032 sẽ tiết kiệm hơn về lâu dài.
Máy ground bond tester có cần hiệu chuẩn định kỳ không?
Có. Giống như mọi thiết bị đo lường, ground bond tester cần được hiệu chuẩn định kỳ (thường 12 tháng/lần) để đảm bảo kết quả đo chính xác. IMST có thể hỗ trợ dịch vụ hiệu chuẩn hoặc kết nối với các trung tâm hiệu chuẩn được công nhận.
Có thể dùng đồng hồ vạn năng (multimeter) thay thế ground bond tester không?
Không nên. Đồng hồ vạn năng đo điện trở bằng dòng rất nhỏ, không đủ để đánh giá khả năng dẫn dòng sự cố thực tế của đường nối đất. Ground bond tester bơm dòng lớn (5-60 A) mới phản ánh đúng tình trạng thực của mối nối đất dưới điều kiện sự cố.
IMST có hỗ trợ lắp đặt và đào tạo sử dụng không?
Có. IMST không chỉ cung cấp thiết bị mà còn hỗ trợ lắp đặt, hướng dẫn sử dụng, viết SOP/WI và đào tạo an toàn vận hành cho kỹ thuật viên. Bạn có thể liên hệ trực tiếp để được tư vấn giải pháp phù hợp với quy mô và nhu cầu cụ thể.
Thời gian bảo hành các dòng máy ground bond tester tại IMST là bao lâu?
Thời gian bảo hành tùy thuộc vào từng hãng và model, thường từ 12 đến 24 tháng theo chính sách của nhà sản xuất. IMST cam kết bảo hành chính hãng và hỗ trợ kỹ thuật trong suốt vòng đời sử dụng thiết bị.
Qua nội dung chia sẻ ở trên, hy vọng bạn đã có cái nhìn rõ ràng hơn về máy kiểm tra liên kết nối đất (ground bond tester), từ nguyên lý hoạt động, cách phân biệt với ground continuity test, cho đến các tiêu chí chọn mua và các dòng model tiêu biểu trên thị trường. Việc chọn đúng thiết bị không chỉ giúp bạn đáp ứng yêu cầu tiêu chuẩn mà còn tối ưu hiệu quả vận hành và tiết kiệm chi phí dài hạn.
IMST với vai trò nhà phân phối chính hãng GW Instek, Chroma và Tonghui tại Việt Nam, cùng đội ngũ kỹ thuật nhiều năm kinh nghiệm trong ngành đo lường, sẵn sàng đồng hành cùng bạn từ khâu tư vấn chọn model, thiết kế fixture, xây dựng quy trình test cho đến đào tạo vận hành và hỗ trợ hiệu chuẩn định kỳ.
