Nguồn chuyển mạch (Switching Power Supply, viết tắt SMPS) là loại bộ cấp nguồn sử dụng kỹ thuật đóng cắt tần số cao để biến đổi và ổn định điện áp, mang lại hiệu suất rất cao cùng kích thước nhỏ gọn, phù hợp hầu hết ứng dụng công nghiệp, R&D và phòng lab hiện nay.
Bài viết này sẽ giúp bạn nắm nhanh nguyên lý hoạt động, ưu nhược điểm, cách phân loại nguồn chuyển mạch, rồi đi thẳng vào tiêu chí lựa chọn và kịch bản ứng dụng thực tế. Song song đó, chúng tôi sẽ mapping từng nhóm nhu cầu với các dòng model điển hình mà Công ty Cổ phần IMST đang phân phối, từ SPS, TP cho đến PSW, PSB, PSU, PSP và SPS6xxxX, để bạn dễ dàng khoanh vùng sản phẩm phù hợp trước khi trao đổi chi tiết với bộ phận kỹ thuật hoặc thu mua.
Tổng quan về nguồn chuyển mạch
Nguồn chuyển mạch là bộ cấp nguồn sử dụng bộ điều chỉnh kiểu đóng cắt (switching regulator) để biến đổi và ổn định điện năng, thường từ AC sang DC hoặc từ một mức DC sang mức DC khác, với hiệu suất vượt trội so với nguồn tuyến tính truyền thống.
Về nguyên lý, quá trình hoạt động của một nguồn chuyển mạch AC-DC điển hình diễn ra qua bốn giai đoạn chính. Đầu tiên, điện áp AC đầu vào được chỉnh lưu và lọc thành DC thô. Tiếp theo, transistor công suất (thường là MOSFET) đóng ngắt liên tục ở tần số từ vài chục kHz đến vài trăm kHz, tạo ra dạng sóng xung. Năng lượng xung này đi qua biến áp hoặc cuộn cảm tần số cao để hạ áp, nâng áp hoặc cách ly galvanic. Cuối cùng, đầu ra được chỉnh lưu và lọc lần nữa để tạo ra điện áp DC ổn định cấp cho tải.
Nhờ tần số đóng cắt cao, biến áp và cuộn cảm trong nguồn chuyển mạch có kích thước nhỏ hơn rất nhiều so với biến áp 50/60 Hz trong nguồn tuyến tính. Đây chính là lý do SMPS nhẹ hơn, gọn hơn mà vẫn đạt công suất tương đương hoặc cao hơn.
Để bạn hình dung rõ sự khác biệt, bảng so sánh nhanh giữa hai loại nguồn phổ biến:
| Tiêu chí | Nguồn tuyến tính | Nguồn chuyển mạch |
|---|---|---|
| Hiệu suất | Thấp, thường 30-50% | Cao, thường 80-93% |
| Kích thước và khối lượng | Lớn, nặng (biến áp 50/60 Hz) | Nhỏ gọn, nhẹ hơn tới 60-80% |
| Nhiễu đầu ra (Ripple & EMI) | Rất thấp, ít nhiễu | Cao hơn do đóng cắt tần số cao |
| Dải điện áp vào | Hẹp, thường cố định | Rộng (ví dụ 90-264 VAC) |
| Độ phức tạp mạch | Đơn giản, dễ sửa chữa | Phức tạp hơn, thường thay module |
| Chi phí ở công suất lớn | Cao (do kích thước lớn) | Thấp hơn đáng kể |
| Ứng dụng phù hợp | Đo lường siêu nhạy, audio high-end, RF | Công nghiệp, lab, R&D, tự động hóa, viễn thông |
Thực tế thì với đa số ứng dụng đo lường và công nghiệp hiện nay, nguồn chuyển mạch chất lượng tốt hoàn toàn đáp ứng yêu cầu về độ ổn định và nhiễu. Chỉ những bài đo siêu nhạy (tín hiệu analog mức nV, µV hoặc RF) mới thực sự cần cân nhắc nguồn tuyến tính.
Phân loại nguồn chuyển mạch theo cấu trúc và chức năng
Nguồn chuyển mạch được phân loại theo hai hướng chính: theo chức năng đầu ra (bạn dùng nó để làm gì) và theo cấu trúc chuyển đổi bên trong (topology mạch). Hiểu rõ cả hai sẽ giúp bạn chọn đúng loại cho ứng dụng cụ thể.
Phân loại theo chức năng đầu ra
Nguồn chuyển mạch DC cố định (bộ cấp nguồn chuyển mạch) là loại có điện áp đầu ra cố định hoặc chỉnh được trong dải hẹp, ví dụ 5 V, 12 V, 24 V, 36 V, 48 V. Dòng ra giới hạn ở mức nhất định. Loại này thường dùng để nuôi mạch điều khiển, tủ điện, driver, hoặc làm nguồn phụ trợ cho hệ thống đo. Trong danh mục IMST, các dòng SPS (SPS-1230, SPS-1820, SPS-2415, SPS-3610, SPS-606 và phiên bản A) cùng dòng TP (TP15-120S, TP30-100S, TP150-20S, TP4H-5S, TP8H-1S) thuộc nhóm này.
Nguồn DC lập trình được (Programmable Switching DC Power Supply) cho phép điều chỉnh linh hoạt điện áp và dòng ra qua núm vặn trên panel hoặc giao tiếp số (LAN, USB, RS-232, GPIB). Chế độ CV/CC (ổn áp/ổn dòng) chuyển đổi tự động, kết hợp sequence, list mode và các chức năng bảo vệ OVP/OCP/OPP. Nhóm này phù hợp R&D, phòng lab, sản xuất có bài test tự động. Tại IMST, các dòng PSW, PSB, PSU, PSP và SPS6xxxX đều thuộc nhóm lập trình được.
Nguồn DC 2-quadrant hoặc 4-quadrant vừa cấp nguồn vừa hấp thụ năng lượng (hoạt động như tải điện tử tích hợp). Loại này đặc biệt hữu ích khi test pin, BMS, bộ nguồn tái sinh hoặc thiết bị năng lượng tái tạo. Trong danh mục IMST, một số cấu hình PSB có khả năng hoạt động ở chế độ source và load tùy theo yêu cầu.
Phân loại theo cấu trúc chuyển đổi
| Topology (cấu trúc chuyển đổi) | Nguyên lý ngắn gọn | Ưu điểm chính | Dải công suất điển hình | Ứng dụng thường gặp |
|---|---|---|---|---|
| Buck (Step-down) | Hạ áp DC-DC, không cách ly | Đơn giản, hiệu suất cao | Vài W đến vài trăm W | Nguồn on-board, PoL, LED driver |
| Boost (Step-up) | Nâng áp DC-DC, không cách ly | Nâng áp hiệu quả | Vài W đến vài chục W | Nguồn cho PV, battery boost |
| Flyback | Cách ly, tích trữ năng lượng trên biến áp | Đơn giản, cách ly, chi phí thấp | Vài W đến ~150 W | Adapter, charger, nguồn phụ trợ |
| Forward | Cách ly, truyền năng lượng trực tiếp qua biến áp | Hiệu suất tốt hơn Flyback ở công suất cao | 50 W đến ~500 W | Nguồn công nghiệp, telecom |
| LLC Resonant | Cộng hưởng, chuyển mạch mềm (ZVS) | Hiệu suất rất cao, nhiễu EMI thấp | 100 W đến vài kW | Nguồn server, nguồn lab cao cấp, EV charger |
Với các bộ nguồn lab và công nghiệp mà IMST phân phối, topology bên trong thường là Forward hoặc LLC Resonant ở dải công suất trung bình đến lớn, giúp đạt hiệu suất cao và giảm thiểu nhiễu đầu ra.
Ưu điểm và hạn chế của bộ cấp nguồn chuyển mạch trong công nghiệp
Bộ cấp nguồn chuyển mạch mang lại nhiều lợi thế rõ rệt cho ứng dụng công nghiệp, nhưng cũng có những điểm cần lưu ý tùy theo bài toán cụ thể.
| Nhóm ứng dụng | Ưu điểm nổi bật | Hạn chế cần lưu ý |
|---|---|---|
| R&D, phòng lab | Linh hoạt dải V/I, lập trình được, giao tiếp số, gọn nhẹ dễ bố trí trên bàn | Nhiễu EMI cao hơn nguồn tuyến tính, cần chú ý khi đo tín hiệu nhỏ |
| Sản xuất, dây chuyền test | Hiệu suất cao tiết kiệm điện khi chạy 24/7, dễ tích hợp tự động, MTBF tốt | Thiết kế tủ cần tính thông gió và bố trí dây chống nhiễu |
| Tích hợp tủ điều khiển | Kích thước nhỏ, dải điện áp vào rộng (90-264 VAC), nhiều bảo vệ tích hợp | Cần dự phòng công suất cho tải cảm khi khởi động |
| Thiết bị trường, hiện trường | Nhẹ, dễ vận chuyển, hoạt động ổn định ở dải nhiệt rộng | Môi trường khắc nghiệt cần xem xét IP rating và chống rung |
Từ kinh nghiệm triển khai thực tế, đội kỹ thuật IMST nhận thấy rằng với các thiết bị đo lường điện/điện tử tiêu chuẩn như oscilloscope, DMM, bộ phát xung hay cảm biến công nghiệp, nguồn chuyển mạch dạng lab (PSP, PSU, PSW) đủ đáp ứng cả về độ nhiễu lẫn độ ổn định. Khi cần test mạch nhạy hơn, kỹ sư thường thêm bộ lọc LC hoặc π ở gần tải, kết hợp chế độ remote sense để bù rơi áp và giảm ảnh hưởng nhiễu trên dây dẫn dài.
Tiêu chí chọn nguồn chuyển mạch cho phòng lab và công nghiệp
Chọn đúng nguồn chuyển mạch không chỉ dựa vào giá hay thương hiệu, mà cần đánh giá kỹ các thông số kỹ thuật, yêu cầu cơ khí và điều kiện vận hành thực tế. Phần này sẽ giúp bạn hệ thống hóa các tiêu chí quan trọng nhất.
Thông số kỹ thuật quan trọng cần xem xét
Điện áp đầu ra (Vout): Bạn cần xác định rõ dải điện áp mà tải yêu cầu. Nếu chỉ cần một mức cố định (ví dụ 24 V cho PLC), nguồn SPS/TP là đủ. Nếu cần thay đổi linh hoạt từ 0 V đến vài trăm V, các dòng PSW, PSU sẽ phù hợp hơn. Ví dụ, PSW có dải từ 0-30 V cho đến 0-800 V tùy model.
Dòng và công suất (Iout / Pout): Nguyên tắc chung là chọn dòng tối đa của nguồn lớn hơn dòng tải thực tế khoảng 20-50%. Điều này giúp nguồn không phải hoạt động liên tục ở tải cực đại, kéo dài tuổi thọ và giảm nhiệt. Ví dụ, nếu tải cần 10 A, nên chọn nguồn có dòng tối thiểu 12-15 A.
Chế độ điều khiển CV/CC: Ổn áp (CV) hay ổn dòng (CC) tùy thuộc vào loại tải. Test LED, sạc pin thường cần CC. Nuôi mạch logic, cảm biến thường cần CV. Các nguồn lập trình PSW, PSB, PSU đều hỗ trợ chuyển đổi CV/CC tự động.
Độ gợn và nhiễu (Ripple & Noise): Thông số này đặc biệt quan trọng với đo lường chính xác, mạch analog hoặc RF. Bạn nên xem giá trị mVpp (peak-to-peak) và mVrms trong datasheet. Nguồn lab chất lượng tốt thường có ripple dưới vài chục mVpp.
Chức năng lập trình và giao tiếp: Nếu bạn cần tích hợp vào hệ thống test tự động, hãy ưu tiên model có giao tiếp LAN, USB, RS-232 hoặc GPIB, hỗ trợ lệnh SCPI. Các chức năng sequence, list mode, bảo vệ OVP/OCP/OPP cũng rất hữu ích cho bài test phức tạp.
Yêu cầu cơ khí và môi trường
Kiểu lắp đặt là yếu tố thường bị bỏ qua nhưng ảnh hưởng lớn đến hiệu quả sử dụng. Nguồn để bàn (benchtop) phù hợp lab R&D, dễ thao tác và di chuyển. Nguồn dạng rack 19″ tiện cho tủ test công nghiệp, gom nhiều kênh gọn gàng. Nguồn DIN-rail dùng trong tủ điều khiển.
Bên cạnh đó, bạn cần xem xét dải nhiệt độ hoạt động, độ ẩm cho phép, khả năng chịu rung, và các chuẩn an toàn/EMC (CE, UL, IEC) tùy yêu cầu dự án hoặc hồ sơ thầu.
Bảng mapping tiêu chí kỹ thuật với nhóm model gợi ý:
| Tiêu chí / Nhu cầu | Dải V/I điển hình | Dạng lắp đặt | Giao tiếp số | Nhóm model gợi ý |
|---|---|---|---|---|
| Nguồn cấp cố định, lab cơ bản | 6-36 V, 6-30 A | Để bàn | Không hoặc cơ bản | SPS-606A, SPS-1230A, SPS-2415A, SPS-3610A |
| Nguồn công suất lớn, tải nặng | 15-150 V, 5-120 A | Để bàn / rack | Tùy model | TP15-120S, TP30-100S, TP150-20S |
| Lab R&D linh hoạt | 0-60 V, 0-10 A | Để bàn | USB/RS-232 | PSP-603, PSP-405, PSP-2010 |
| Test tự động, dải rộng | 0-800 V, tùy model | Rack / để bàn | LAN/USB/GPIB | PSW series, PSU series |
| Test pin, BMS, công suất cao | Tùy cấu hình | Rack | LAN/USB/GPIB | PSB-2400L, PSB-2800H |
| Tủ test công nghiệp | Đa dạng | Rack 19″ | LAN/GPIB | PSU series, SPS6225X, SPS6150X |
Tại IMST, với các dự án tủ test, đội kỹ thuật thường đề xuất PSU hoặc PSW dạng rack-mount để dễ gom nhiều kênh, tối ưu đi dây. Còn với nhu cầu lab R&D chung, PSP-603, PSP-405 hay PSP-2010 dạng để bàn lại được ưu tiên vì dễ thao tác và di chuyển linh hoạt.
Danh mục bộ cấp nguồn chuyển mạch điển hình
Nhóm bộ cấp nguồn chuyển mạch cố định phù hợp cho những ứng dụng chỉ cần đặt mức điện áp/dòng và chạy, không yêu cầu lập trình hay giao tiếp phức tạp (Non-programmable / Fixed-type). IMST đang cung cấp hai dòng chính trong nhóm này: SPS và TP.
Dòng SPS là bộ cấp nguồn chuyển mạch để bàn
Dòng SPS là lựa chọn phổ biến cho lab cơ bản, phòng bảo trì, trường nghề và các bài test đơn giản. Các model tiêu biểu gồm SPS-1230, SPS-1820, SPS-2415, SPS-3610, SPS-606 cùng phiên bản nâng cấp SPS-1230A, SPS-1820A, SPS-2415A, SPS-3610A, SPS-606A.
Đặc điểm chung của dòng SPS: đầu vào AC, đầu ra DC với dải chỉnh tương đối hẹp, công suất vừa phải. Thiết kế dạng để bàn, có hiển thị V/I bằng đồng hồ số, tích hợp bảo vệ quá dòng, quá áp, quá nhiệt. Thao tác đơn giản, độ tin cậy cao.
Khi chọn model SPS, bạn nên ưu tiên dòng Imax lớn hơn tải thực tế ít nhất 20-30% để tăng tuổi thọ nguồn. Nếu dự án có khả năng mở rộng trong tương lai, hãy cân nhắc chuyển sang PSU hoặc PSW lập trình được để linh hoạt hơn.
Dòng TP là bộ cấp nguồn chuyển mạch công suất lớn
Dòng TP chuyên phục vụ các ứng dụng cần công suất lớn, dòng hoặc điện áp cao hơn dòng SPS. Các model điển hình gồm TP15-120S, TP30-100S, TP150-20S, TP4H-5S, TP8H-1S.
Nhóm này thường được dùng trong burn-in, test tải DC, nguồn cho hệ thống driver công suất hoặc dây chuyền sản xuất cần nguồn cấp chính ổn định.
Bảng so sánh nhanh dòng SPS và TP:
| Đặc điểm | Dòng SPS | Dòng TP |
|---|---|---|
| Dải điện áp điển hình | 6-36 V | 4-150 V (tùy model) |
| Dải dòng điển hình | 6-30 A | 1-120 A (tùy model) |
| Dạng cơ khí | Để bàn, nhỏ gọn | Để bàn hoặc rack, kích thước lớn hơn |
| Ứng dụng phù hợp | Lab cơ bản, bảo trì, trường nghề, test bench đơn giản | Burn-in, test tải nặng, nguồn driver công suất, dây chuyền công nghiệp |
| Lập trình / giao tiếp | Không hoặc rất cơ bản | Tùy model |
Từ kinh nghiệm triển khai, IMST thường thấy khách hàng dùng dòng TP làm nguồn cấp chính cho dây chuyền test motor DC hoặc driver, kết hợp thêm tải điện tử và máy đo để tạo thành hệ thống đo và hiệu chuẩn hoàn chỉnh.
Danh mục nguồn DC lập trình chuyển mạch
Nguồn DC lập trình chuyển mạch (Programmable Switching DC Power Supply) là nhóm sản phẩm linh hoạt nhất, cho phép điều chỉnh chính xác điện áp và dòng ra, hỗ trợ giao tiếp số và tích hợp hệ thống tự động. IMST phân phối nhiều dòng trong nhóm này, mỗi dòng có thế mạnh riêng.

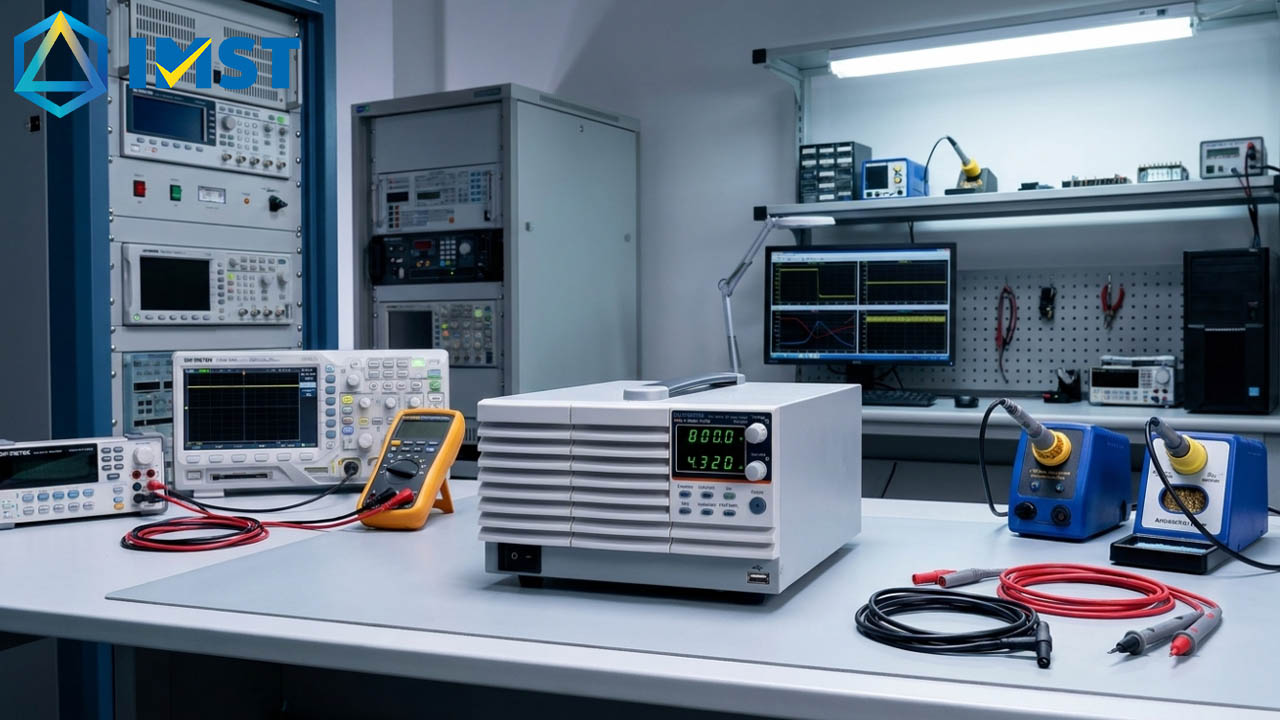

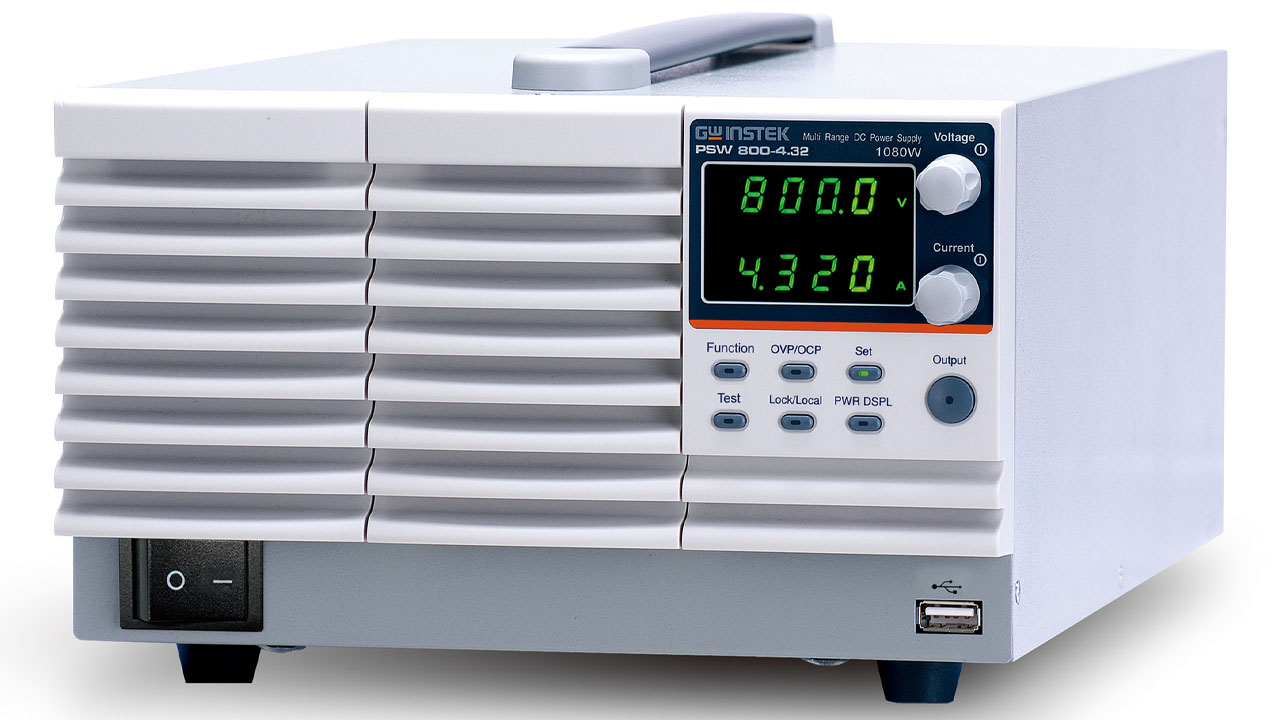

Dòng PSW là nguồn DC lập trình đa dải (Multi-range)
Dòng PSW nổi bật với khả năng multi-range, nghĩa là cùng một mức công suất, bạn có thể linh hoạt phân bổ giữa điện áp và dòng theo nhu cầu thực tế. Đây là lợi thế lớn khi bạn cần test nhiều loại tải khác nhau mà không muốn mua nhiều nguồn.
Các model IMST đang phân phối:
| Nhóm dải điện áp | Các model | Ứng dụng gợi ý |
|---|---|---|
| 0-30 V | PSW 30-36, PSW 30-72, PSW 30-108 | Mạch thấp áp, automotive low-voltage, IoT |
| 0-40 V | PSW 40-27, PSW 40-54, PSW 40-81 | Test bo mạch, module nguồn, LED |
| 0-80 V | PSW 80-13.5, PSW 80-27, PSW 80-40.5 | Test driver, mạch công suất trung bình |
| 0-160 V | PSW 160-7.2, PSW 160-14.4, PSW 160-21.6 | Test inverter, thiết bị công suất |
| 0-250 V | PSW 250-4.5, PSW 250-9, PSW 250-13.5 | Test bộ nguồn AC-DC, thiết bị công nghiệp |
| 0-800 V | PSW 800-1.44, PSW 800-2.88, PSW 800-4.32 | Test thiết bị PV, HV DC, power electronics cao áp |
Dòng PSW hỗ trợ CV/CC, sequence, list mode, bảo vệ OVP/OCP/OPP, cùng giao tiếp số (LAN/USB/RS-232/GPIB tùy biến thể). Nhờ vậy, PSW rất phù hợp cho phòng R&D, lab chuẩn, trung tâm kiểm định và hiệu chuẩn cần độ linh hoạt cao.

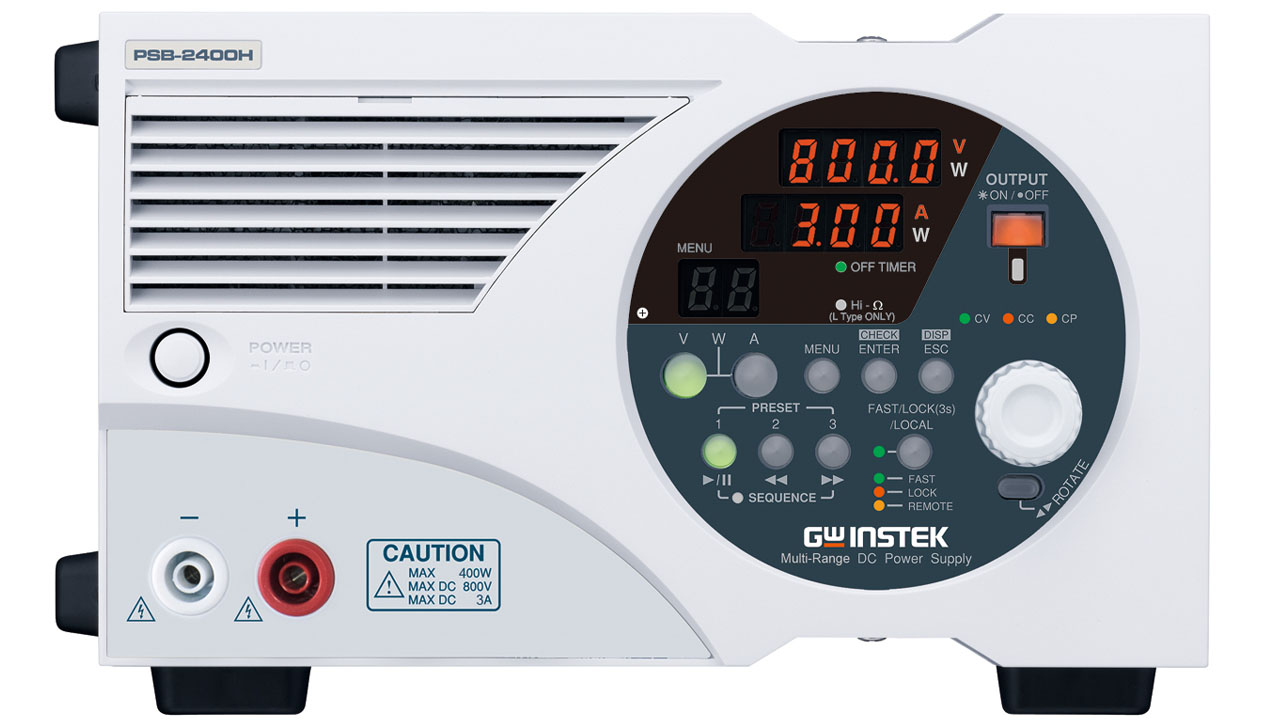

Dòng PSB là nguồn lập trình công suất lớn, hỗ trợ bidirectional
Dòng PSB được thiết kế cho các bài test cần công suất lớn và tải phức tạp. Các model điển hình gồm PSB-2400L, PSB-2800L, PSB-2400L2, PSB-2400H, PSB-2800H, PSB-2800LS.
Điểm đặc biệt của PSB là một số cấu hình hỗ trợ chế độ hoạt động như nguồn và tải (bidirectional), rất thuận lợi khi test battery pack, BMS, bộ nguồn tái sinh hoặc hệ thống năng lượng tái tạo. Đây cũng là lựa chọn phổ biến cho hệ thống test sản phẩm cuối (End-of-Line) tại các nhà máy.
Từ thực tế tư vấn, khi khách hàng cần cả nguồn và tải điện tử, đội kỹ thuật IMST thường đề xuất tổ hợp PSB kết hợp tải điện tử chuyên dụng để linh hoạt cấu hình, đồng thời đảm bảo độ chính xác khi đo.
Dòng PSP và PSU là nguồn lab linh hoạt, phổ biến
Dòng PSP gồm PSP-603, PSP-405, PSP-2010, thiết kế dạng để bàn, 1 kênh, dải V/I phù hợp lab chung, trường đại học, phòng R&D. Front panel thân thiện, dễ vận hành, một số model có chế độ memory đơn giản để lưu cài đặt.

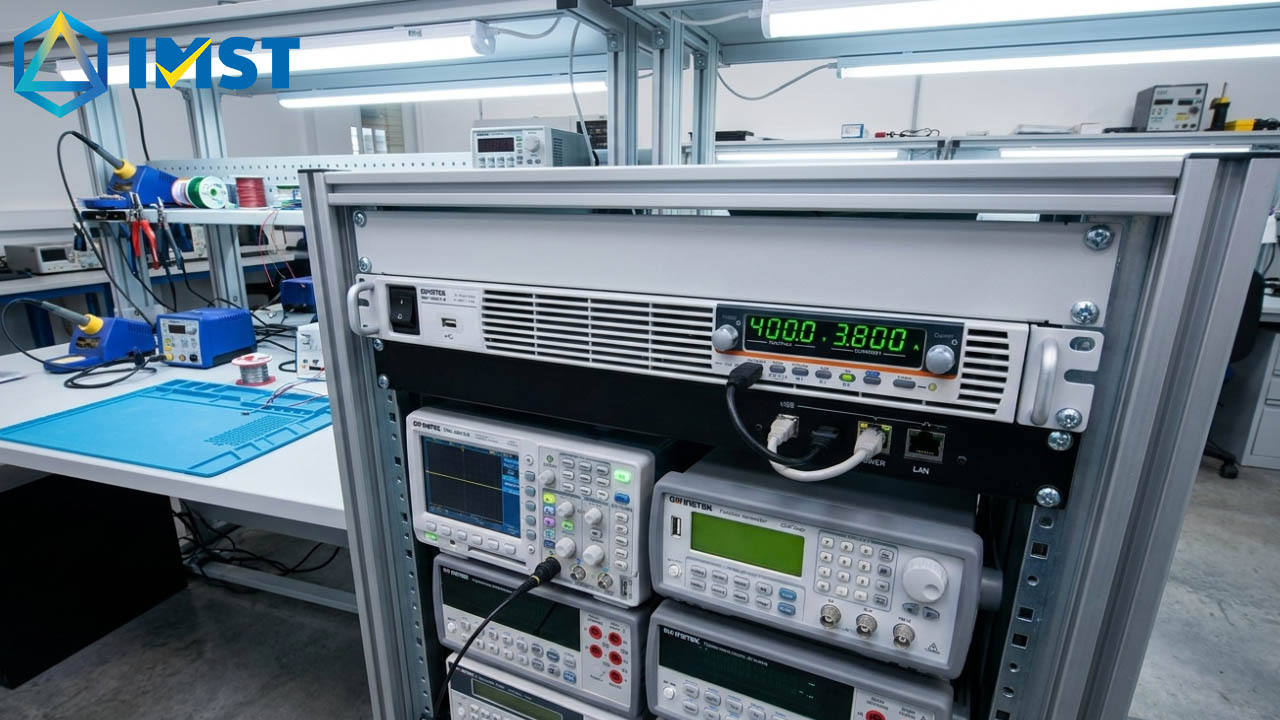

Dòng PSU đa dạng hơn nhiều về dải điện áp và dòng, bao gồm: PSU 6-200, PSU 8-180, PSU 12.5-120, PSU 15-100, PSU 20-76, PSU 30-50, PSU 40-38, PSU 50-30, PSU 60-25, PSU 80-19, PSU 100-15, PSU 150-10, PSU 300-5, PSU 400-3.8, PSU 600-2.6. Với 15 model trải dài từ 6 V đến 600 V, bạn dễ dàng chọn đúng dải phù hợp bài test. Dòng PSU hỗ trợ lập trình, phù hợp tích hợp hệ thống test bán tự động và tự động.
Dòng SPS6xxxX gồm SPS6225X và SPS6150X, là nguồn chuyển mạch lập trình được ở dải công suất cụ thể, thích hợp dùng trong tủ test hoặc bench công nghiệp.
Tổng hợp nhanh nhóm nguồn lập trình:
| Dòng sản phẩm | Số model IMST phân phối | Dải điện áp | Đặc trưng chính | Ứng dụng tiêu biểu |
|---|---|---|---|---|
| PSW | 18 model | 0-800 V | Multi-range, giao tiếp số đầy đủ | R&D, lab chuẩn, test đa dạng tải |
| PSB | 6 model | Tùy cấu hình | Công suất lớn, hỗ trợ bidirectional | Test pin, BMS, End-of-Line |
| PSP | 3 model | 0-60 V | Để bàn, thân thiện, giá hợp lý | Lab chung, trường học, prototype |
| PSU | 15 model | 6-600 V | Đa dạng dải V/I, lập trình được | Tủ test tự động, sản xuất hàng loạt |
| SPS6xxxX | 2 model | Dải cụ thể | Lập trình, bench/rack | Tủ test công nghiệp |
Hướng dẫn chọn nhanh nguồn chuyển mạch theo ứng dụng thực tế
Thay vì đọc hết datasheet từng model, bạn có thể bắt đầu từ ứng dụng thực tế của mình rồi khoanh vùng nhóm sản phẩm phù hợp. Phần này tổng hợp ba kịch bản phổ biến nhất mà IMST thường gặp khi tư vấn.
Ứng dụng phòng lab và R&D điện tử
Nhu cầu chính ở đây là linh hoạt dải V/I, thao tác bằng tay kết hợp đôi khi lập trình, và bảo vệ tốt để tránh hỏng mạch prototype.
Với lab chung hoặc sinh viên, PSP-603, PSP-405, PSP-2010 hoặc SPS-1230A, SPS-2415A là những lựa chọn hợp lý về giá và tính năng. Kỹ sư R&D cần thử nhiều mức điện áp/dòng hơn thì PSU 30-50, PSU 60-25 hay PSW 80-27 sẽ đáp ứng tốt hơn.
Bạn nên ưu tiên nguồn có hiển thị rõ ràng, bảo vệ đầy đủ. Nếu có kế hoạch viết phần mềm điều khiển, hãy chọn model hỗ trợ giao tiếp chuẩn SCPI ngay từ đầu để tránh phải nâng cấp sau.
Đội kỹ thuật IMST thường hỏi thêm về loại tải (analog, digital, motor, LED, RF) để tư vấn dải điện áp phù hợp, tránh trường hợp mua dải quá rộng gây lãng phí ngân sách.
Ứng dụng sản xuất và dây chuyền test sản phẩm
Yêu cầu hàng đầu là độ tin cậy cao, khả năng chạy liên tục 24/7, dễ tích hợp tủ và điều khiển tự động.
Với dây chuyền test nguồn hoặc PSU, PSW hoặc PSU dạng rack kết hợp giao tiếp LAN/GPIB là phương án tối ưu. Dây chuyền test thiết bị công suất lớn hơn có thể dùng PSB-2800H, PSB-2400H hoặc TP150-20S tùy mức công suất yêu cầu.
Khi thiết kế tủ test, bạn cần xem kỹ MTBF, dải nhiệt độ hoạt động, chuẩn an toàn/EMC. Bố trí thông gió hợp lý và đi dây gọn gàng cũng giúp giảm nhiễu đáng kể.
IMST có thể hỗ trợ từ khâu chọn model, thiết kế sơ đồ kết nối, đến lắp đặt, chạy thử, hướng dẫn sử dụng và đào tạo cho đội vận hành tại nhà máy.
Ứng dụng tích hợp tủ điều khiển và hệ thống công nghiệp
Với tủ điều khiển, bạn cần nguồn có dòng đủ lớn, độ bền cao, lắp DIN-rail hoặc rack, hoạt động ổn định trong môi trường khắc nghiệt.
Nguồn cấp cho PLC, I/O, cảm biến thường dùng các bộ SPS hoặc TP chọn đúng điện áp (24 V, 48 V) và dòng yêu cầu. Nguồn cấp driver, coil, van điện từ nên ưu tiên dòng lớn, response tốt, chịu được overload ngắn hạn.
Lưu ý quan trọng: cần dự phòng công suất cho các lần khởi động tải cảm (inrush current có thể gấp 5-10 lần dòng định mức). Bố trí nối đất và chống nhiễu tốt cũng giúp tránh ảnh hưởng đến tín hiệu điều khiển.
Thực tế, IMST hay kết hợp cung cấp cả nguồn, thiết bị đo và thiết bị giám sát môi trường (nhiệt, ẩm) để tạo giải pháp tổng thể, đồng bộ cho nhà máy.
Bảng tổng hợp chọn nhanh theo ứng dụng:
| Ứng dụng | Dải V/I gợi ý | Nhóm model tiêu biểu | Ghi chú |
|---|---|---|---|
| Lab chung, sinh viên | 0-30 V, 0-10 A | PSP-603, PSP-405, SPS-1230A | Giá hợp lý, dễ dùng |
| R&D điện tử | 0-80 V, 0-27 A | PSW 80-27, PSU 30-50, PSU 60-25 | Lập trình, SCPI |
| Test nguồn/PSU tự động | 0-250 V, tùy dòng | PSW 250 series, PSU series | Rack, giao tiếp LAN/GPIB |
| Test pin, BMS | Tùy cấu hình | PSB-2400H, PSB-2800H | Bidirectional, công suất lớn |
| Burn-in, tải nặng | 15-150 V, dòng lớn | TP15-120S, TP30-100S, TP150-20S | Công suất cao, bền bỉ |
| Tủ điều khiển PLC | 24 V hoặc 48 V, 6-30 A | SPS-2415A, SPS-3610A | Cố định, tin cậy |
| Test HV DC, PV | 0-800 V | PSW 800 series | Cần tuân thủ an toàn HV |
Lưu ý về đo lường và hiệu chuẩn đối với nguồn chuyển mạch
Nguồn chuyển mạch dùng trong hệ thống đo lường cần được kiểm tra và hiệu chuẩn định kỳ để đảm bảo độ chính xác của kết quả đo.
Về độ chính xác điện áp/dòng: Bạn cần xem sai số ngắn hạn (accuracy), độ trôi theo thời gian (drift) và theo nhiệt độ (temperature coefficient) trong datasheet. Với các bài test hoặc hiệu chuẩn yêu cầu cao, nên dùng thêm DMM chuẩn hoặc calibrator để xác nhận giá trị đầu ra thực tế của nguồn.
Về đo ripple và noise: Cách đo đúng rất quan trọng. Bạn nên dùng oscilloscope kết hợp đầu dò thấp nhiễu hoặc termination 50 Ω, giữ cáp đo ngắn nhất có thể và vòng loop nhỏ để tránh bắt nhiễu từ môi trường. IMST, với vai trò cung cấp cả oscilloscope, DMM và tải điện tử, có thể tư vấn bài đo và thiết bị phù hợp cho từng trường hợp cụ thể.
Về chu kỳ hiệu chuẩn: Tùy yêu cầu ISO/IEC 17025 hoặc nội quy nhà máy, chu kỳ hiệu chuẩn thường là 1-2 năm đối với nguồn dùng trong hệ thống đo lường quan trọng. IMST không chỉ cung cấp nguồn mà còn hỗ trợ giải pháp hiệu chuẩn, giới thiệu đối tác phòng lab phù hợp, hoặc tư vấn xây dựng năng lực hiệu chuẩn nội bộ cho nhà máy và phòng R&D.
Khi nào nên ưu tiên nguồn tuyến tính thay vì nguồn chuyển mạch?
Với đa số ứng dụng công nghiệp và R&D hiện nay, nguồn chuyển mạch lab chất lượng tốt đáp ứng đủ yêu cầu. Tuy nhiên, vẫn có những trường hợp nguồn tuyến tính là lựa chọn tốt hơn.
| Tiêu chí | Nên dùng nguồn chuyển mạch | Nên cân nhắc nguồn tuyến tính | Khuyến nghị từ IMST |
|---|---|---|---|
| Đo lường công nghiệp tiêu chuẩn | ✔ Phù hợp, đủ đáp ứng | Không cần thiết | PSW, PSU, PSP |
| Tín hiệu analog mức rất nhỏ (nV, µV) | Cần thêm lọc LC/π | ✔ Ưu tiên nếu ngân sách cho phép | Tư vấn thêm giải pháp lọc |
| Audio high-end, RF nhạy nhiễu | Có thể dùng nếu thêm lọc | ✔ Ưu tiên | Đánh giá yêu cầu EMI cụ thể |
| Sản xuất, test hàng loạt | ✔ Hiệu suất cao, tiết kiệm điện | Không phù hợp (nặng, tốn điện) | PSW, PSU, PSB |
| Tích hợp tủ, rack | ✔ Nhỏ gọn, nhẹ | Không phù hợp (kích thước lớn) | SPS, TP, PSU |
| Yêu cầu EMI cực kỳ nghiêm ngặt | Cần thiết kế lọc kỹ | ✔ Đơn giản hơn về EMI | Tư vấn kết hợp SMPS + lọc nâng cao |
Cách tiếp cận thường dùng tại IMST: chúng tôi đánh giá yêu cầu kỹ thuật và đo lường trước. Nếu bài test thực sự cần mức nhiễu “siêu thấp”, sẽ tư vấn thêm nguồn tuyến tính hoặc giải pháp lọc/nối đất nâng cao kết hợp với SMPS. Trong phần lớn trường hợp, một nguồn chuyển mạch lab tốt cộng thêm kỹ thuật đo đúng là đủ.
Câu hỏi thường gặp về nguồn chuyển mạch
Nguồn chuyển mạch và bộ cấp nguồn chuyển mạch có khác nhau không?
Hai cách gọi này thực chất chỉ cùng một loại sản phẩm. “Nguồn chuyển mạch” là tên gọi ngắn gọn, còn “bộ cấp nguồn chuyển mạch” nhấn mạnh chức năng cấp nguồn DC cho tải. Trong thực tế, cả hai đều chỉ Switching Power Supply (SMPS).
Nguồn chuyển mạch có gây nhiễu cho thiết bị đo không?
Nguồn chuyển mạch tạo ra nhiễu EMI cao hơn nguồn tuyến tính do nguyên lý đóng cắt tần số cao. Tuy nhiên, các nguồn lab chất lượng tốt (như PSW, PSU, PSP) đã được thiết kế với bộ lọc EMI tích hợp, ripple thấp. Khi cần đo tín hiệu nhạy, bạn có thể thêm bộ lọc LC ở gần tải hoặc dùng remote sense để cải thiện thêm.
Nên chọn nguồn cố định hay nguồn lập trình?
Nếu bạn chỉ cần một mức điện áp/dòng cố định cho tải ổn định (nuôi PLC, cảm biến, driver), nguồn cố định như SPS hoặc TP là đủ và tiết kiệm chi phí. Nếu cần thay đổi V/I linh hoạt, tích hợp hệ thống tự động hoặc chạy nhiều bài test khác nhau, nguồn lập trình (PSW, PSU, PSP) sẽ phù hợp hơn.
Multi-range trên dòng PSW nghĩa là gì?
Multi-range cho phép bạn sử dụng toàn bộ công suất định mức của nguồn ở nhiều tổ hợp V/I khác nhau, thay vì bị giới hạn ở một điểm V × I cố định. Ví dụ, cùng một nguồn PSW 1080 W, bạn có thể chạy ở 30 V / 36 A hoặc 15 V / 72 A tùy nhu cầu. Nhờ vậy, một nguồn PSW có thể thay thế cho 2-3 nguồn thông thường.
IMST có hỗ trợ lắp đặt và hướng dẫn sử dụng không?
Có. IMST không chỉ bán thiết bị mà còn hỗ trợ tư vấn chọn model, thiết kế sơ đồ kết nối, lắp đặt, chạy thử, hướng dẫn sử dụng và đào tạo cho đội vận hành. Với các dự án tủ test hoặc hệ thống đo phức tạp, đội kỹ thuật có thể đồng hành từ giai đoạn thiết kế đến nghiệm thu.
Nguồn chuyển mạch có cần hiệu chuẩn định kỳ không?
Nếu nguồn được sử dụng trong hệ thống đo lường hoặc kiểm tra chất lượng sản phẩm, việc hiệu chuẩn định kỳ là cần thiết để đảm bảo độ chính xác. Chu kỳ thường là 1-2 năm tùy yêu cầu ISO/IEC 17025 hoặc nội quy nhà máy. IMST có thể tư vấn giải pháp hiệu chuẩn phù hợp.
Có thể ghép song song nhiều nguồn chuyển mạch để tăng dòng không?
Tùy model và hãng sản xuất. Một số dòng PSU, PSW hỗ trợ chế độ parallel (ghép song song) để tăng dòng ra. Tuy nhiên, bạn cần kiểm tra kỹ datasheet và tham khảo ý kiến kỹ thuật trước khi ghép để đảm bảo cân bằng dòng giữa các nguồn.
Dòng PSB có thực sự hoạt động như tải điện tử không?
Một số cấu hình PSB hỗ trợ chế độ bidirectional, cho phép vừa cấp nguồn vừa hấp thụ năng lượng từ tải. Tuy nhiên, khả năng này phụ thuộc vào model cụ thể và cấu hình. Để xác nhận chính xác, bạn nên liên hệ đội kỹ thuật IMST để được tư vấn chi tiết theo nhu cầu.
Mua nguồn chuyển mạch tại IMST có được bảo hành không?
Tất cả sản phẩm IMST phân phối đều có chế độ bảo hành chính hãng. Bên cạnh đó, đội kỹ thuật IMST hỗ trợ xử lý bảo hành nhanh chóng, tư vấn khắc phục sự cố và cung cấp thiết bị thay thế tạm thời khi cần thiết (tùy điều kiện).
Làm sao để nhận báo giá và tư vấn kỹ thuật từ IMST?
Bạn có thể truy cập website https://imst.com.vn để xem danh mục sản phẩm, hoặc liên hệ trực tiếp qua hotline và email trên website. Đội ngũ kỹ thuật sẽ hỗ trợ tư vấn chọn model, báo giá và đề xuất giải pháp phù hợp với yêu cầu cụ thể của bạn.
