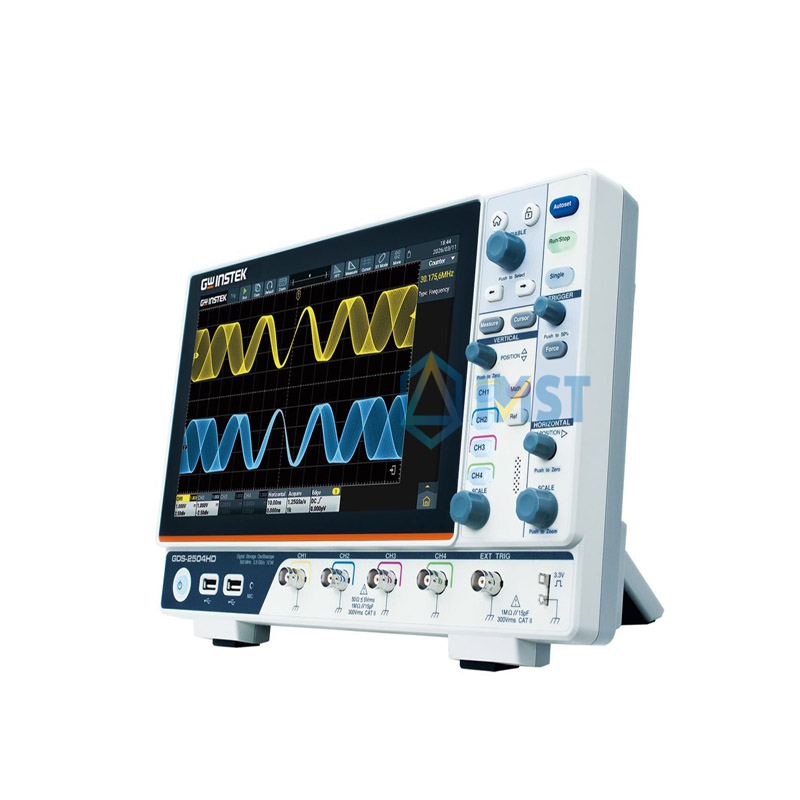

Máy hiện sóng 12-bit 500MHz GW Instek GDS-2504HD – Giải pháp Oscilloscope cho kỹ sư điện tử thế hệ 5.0

Trong quá trình nghiên cứu, phát triển và kiểm tra hệ thống điện tử hiện nay, việc lựa chọn một máy hiện sóng có độ chính xác cao, khả năng phân tích mạnh và giao diện thân thiện là yếu tố cực kỳ quan trọng. Đặc biệt với các ứng dụng liên quan đến nguồn switching, tín hiệu tốc độ cao, truyền thông nhúng hay phân tích nhiễu EMI, các dòng oscilloscope 8-bit truyền thống bắt đầu bộc lộ nhiều hạn chế về độ chi tiết dạng sóng.

Nhằm đáp ứng nhu cầu ngày càng cao của kỹ sư R&D, GW Instek đã cho ra mắt máy hiện sóng GDS-2504HD với công nghệ ADC 12-bit phần cứng hiện đại. Trong đó, model nổi bật với băng thông lên tới 500MHz, 4 kênh đo và hàng loạt tính năng phân tích chuyên sâu dành cho phòng lab, nhà máy sản xuất và trung tâm đào tạo kỹ thuật.

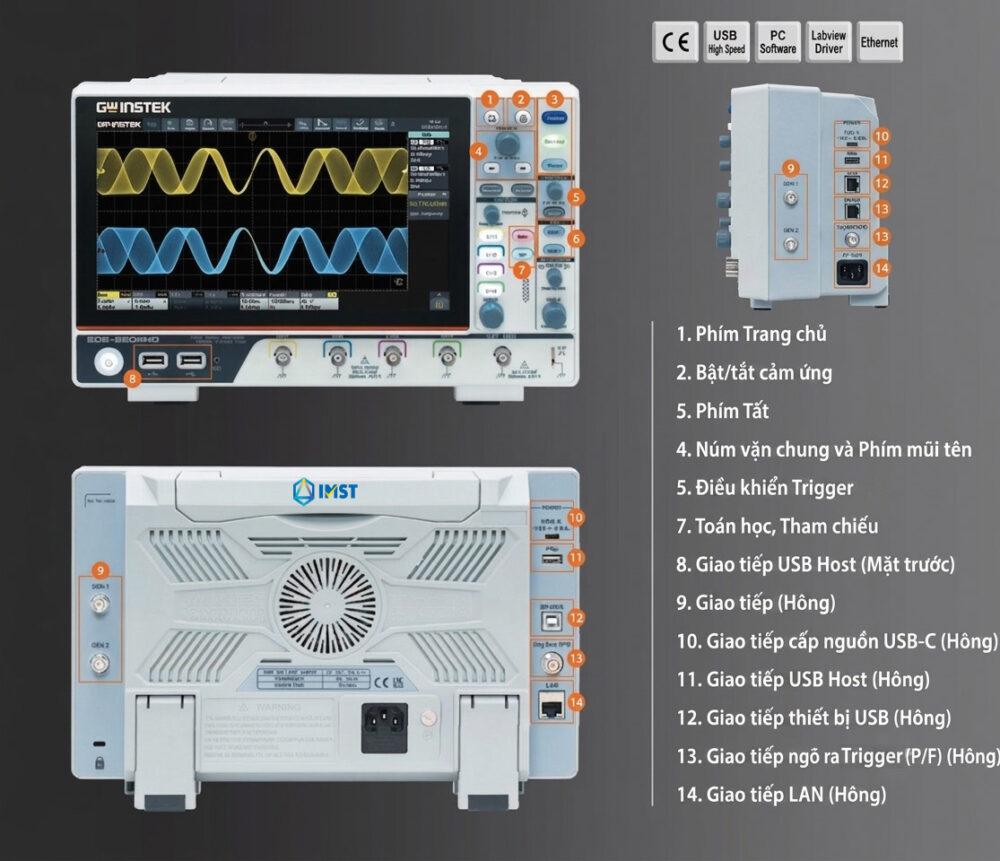

GDS-2504HD là máy hiện sóng số lưu trữ (Digital Storage Oscilloscope – DSO) thuộc phân khúc cao cấp của GW Instek. Thiết bị được thiết kế nhằm mang lại khả năng đo lường chính xác, hiển thị tín hiệu rõ nét và hỗ trợ phân tích chuyên sâu trong nhiều lĩnh vực điện – điện tử.

Thông số kỹ thuật Máy hiện sóng số GDS-2504HD

• Số kênh: 4 CH+EXT
• Băng thông: 500MHz
• Độ phân giải ADC: 12-bit
• Tốc độ lấy mẫu: 2.5GSa/s (half channel); 1.25GSa/s (all channel)
• Bộ nhớ sâu: 500Mpts (1 kênh); 250Mpts (2 kênh); 100Mpts (4 kênh)
• Màn hình cảm ứng đa điểm
• Có chức năng Vôn kế (DVM), đếm tần 6 chữ số, bộ lọc kỹ thuật số
• Tích hợp 11 ngôn ngữ
• Có 5 loại giao tiếp Trigger và Decode: RS232/UART, I2C, SPI, CAN. LIN
• Gồm 14 loại trigger và 43 thông số đo tự động (với Statistics)
• Hệ điều hành Android tích hợp
• Hỗ trợ nguồn USB Type-C 12V 4A

Đặc điểm nổi bật GDS-2504HD

GDS-2504HD được trang bị bộ chuyển đổi ADC 12-bit phần cứng, cho khả năng hiển thị tới 4096 mức lượng tử hóa theo phương đứng, vượt xa oscilloscope 8-bit truyền thống chỉ có 256 mức.

Ưu điểm thực tế:

• Dạng sóng hiển thị mượt hơn
• Giảm nhiễu lượng tử
• Quan sát tín hiệu nhỏ rõ nét hơn
• Phân tích ripple nguồn chính xác hơn
• Tăng dynamic range khi đo tín hiệu phức tạp

Đây là lợi thế rất lớn trong các ứng dụng:

• Thiết kế nguồn switching
• Phân tích tín hiệu analog
• Kiểm tra nhiễu EMI
• Điện tử y sinh
• Automotive electronics

Băng thông 500MHz – Phù hợp phân tích tín hiệu tốc độ cao

GDS-2504HD sở hữu băng thông lên tới 500MHz, đáp ứng tốt nhu cầu đo kiểm:

• Tín hiệu digital tốc độ cao
• Clock system
• FPGA
• Vi điều khiển
• Bus truyền thông công nghiệp
• Tín hiệu switching công suất cao

Rise time tính toán đạt khoảng 0.7ns giúp thiết bị tái tạo cạnh xung nhanh với độ chính xác cao.

Tích hợp nhiều công cụ đo lường chuyên sâu

Thiết bị được trang bị nhiều tính năng phân tích cao:

• 14 chế độ Trigger
• 43 phép đo tự động

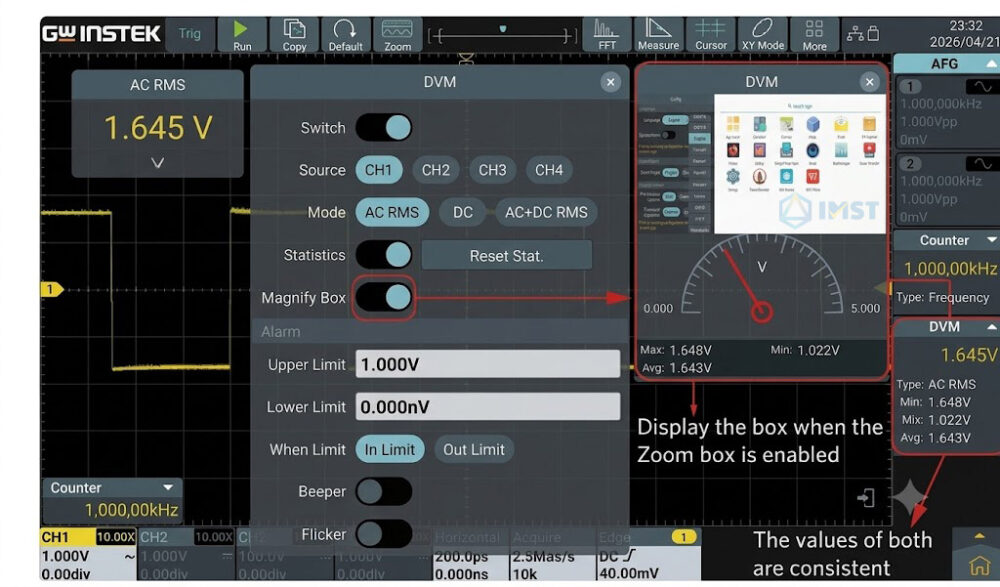

• Digital Voltmeter (DVM)
• 6-digit Frequency Counter
• Digital Filter
• Cursor RMS
• Pulse Count
• Rise/Fall Edge Counter

Frequency counter phần cứng cho khả năng đo chính xác hơn so với phương pháp tính toán bằng phần mềm thông thường.

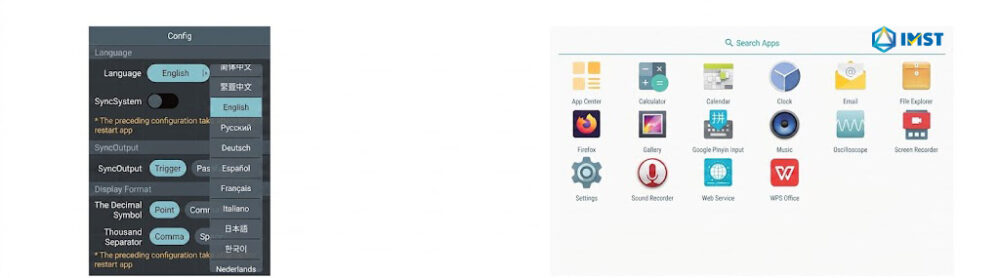

Hệ điều hành Android thông minh

Khác với nhiều oscilloscope truyền thống, GDS-2504HD được tích hợp Android OS giúp thao tác trực quan hơn.

Tính năng nổi bật:

• Multi-touch gesture
• Zoom waveform bằng thao tác tay
• Vuốt di chuyển dạng sóng
• Shortcut menu tùy chỉnh
• Quay video màn hình
• Hỗ trợ chuột và bàn phím ngoài
• Web Control
• SCPI remote control

Ngoài ra máy còn tích hợp WPS Office cho phép mở trực tiếp:

• Word
• Excel
• PowerPoint
• PDF

Rất phù hợp cho:

• Phòng lab đại học
• Trung tâm đào tạo
• Demo kỹ thuật
• R&D hiện đại

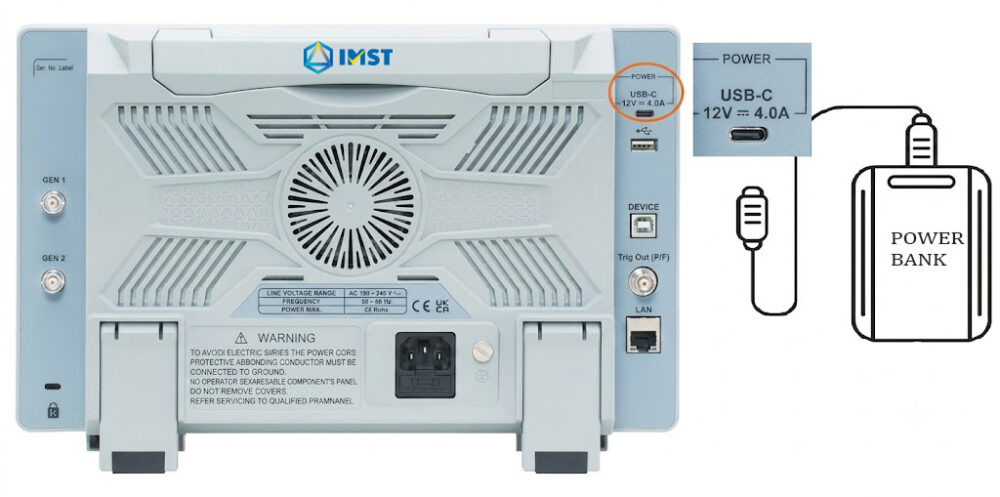

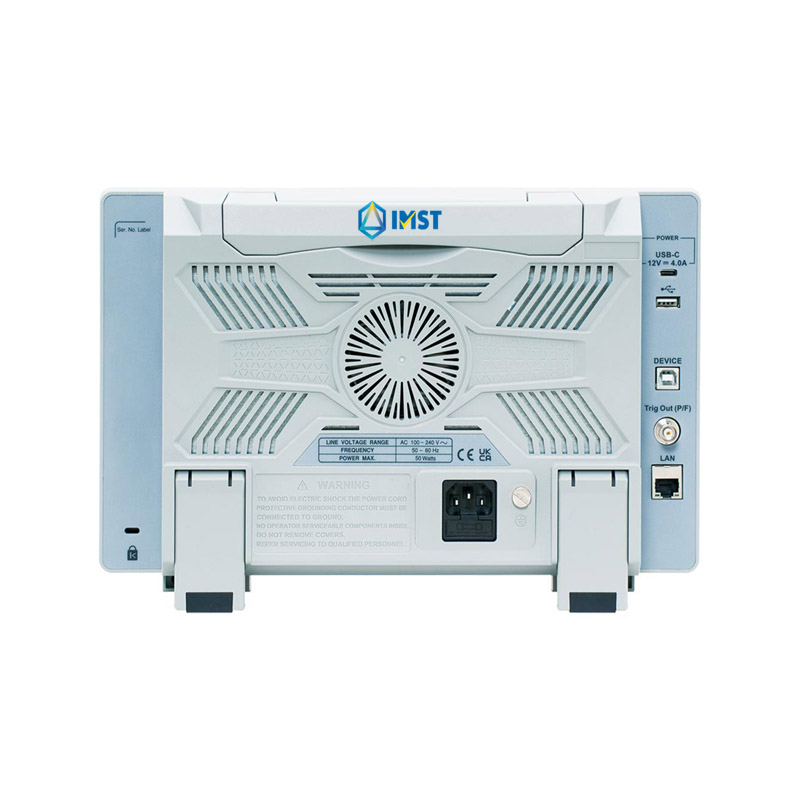

Thiết kế gọn nhẹ – Hỗ trợ nguồn USB Type-C

Máy chỉ nặng khoảng 3.2kg và hỗ trợ cấp nguồn qua USB Type-C.

Ưu điểm:

• Dễ mang theo hiện trường
• Phù hợp automotive road test
• Đo kiểm ngoài trời
• Bảo trì công nghiệp
• Có thể dùng với power bank phù hợp

Đây là lợi thế lớn so với nhiều oscilloscope phòng lab truyền thống cồng kềnh.

Màn hình cảm ứng đa điểm hiện đại

GDS-2504HD sử dụng màn hình LCD 10.1 inch độ phân giải cao:

• 1024 x 600 pixels
• Hỗ trợ cảm ứng đa điểm
• Giao diện trực quan

Người dùng có thể:

• Zoom waveform bằng hai ngón tay
• Kéo waveform trực tiếp
• Điều chỉnh trigger nhanh chóng
• Tối ưu thao tác đo lường

Ứng dụng thực tế Oscilloscope GDS-2504HD

Nhờ có hiệu năng mạnh và độ chính xác cao, GDS-2504HD được ứng dụng rộng rãi trong:

Nghiên cứu & phát triển điện tử

• FPGA
• MCU
• Embedded system
• IoT

Điện công suất

• Inverter
• UPS
• Solar inverter
• Switching power supply

Điện tử ô tô

• CAN bus
• LIN bus
• ECU analysis

Giáo dục & đào tạo

• Phòng lab đại học
• Trường nghề điện tử
• Trung tâm đào tạo kỹ thuật

Bảo trì công nghiệp

• Debug hệ thống tự động hóa
• Phân tích tín hiệu hiện trường
