Muốn biết cách đo điện trở đúng chuẩn kỹ thuật, bạn cần nắm rõ 3 việc: chọn đúng thiết bị đo (đồng hồ vạn năng hoặc máy LCR), thiết lập dải đo phù hợp và thao tác đúng quy trình để tránh sai số. Trong bài viết này, chúng tôi sẽ hướng dẫn bạn từ những bước cơ bản nhất với đồng hồ vạn năng, cho đến kỹ thuật đo chuyên sâu bằng máy LCR meter và ohm meter chính xác cao, kèm theo những lưu ý an toàn mà dân kỹ thuật nào cũng cần thuộc lòng. Bên cạnh lý thuyết, chúng tôi cũng chia sẻ thêm kinh nghiệm thực tế từ đội ngũ kỹ thuật IMST khi triển khai các dòng thiết bị như GDM-9061, GDM-9041, LCR-6100, LCR-6200 hay GOM-804 tại nhiều nhà máy và phòng lab ở Việt Nam, để bạn có cái nhìn thực tế hơn khi lựa chọn giải pháp đo phù hợp.
Kiến thức nền tảng cần nắm trước khi đo điện trở
Điện trở là đại lượng đặc trưng cho mức độ cản trở dòng điện của vật dẫn, đơn vị đo là ohm (Ω) theo hệ SI. Trong thực tế, thay vì tính gián tiếp bằng định luật Ohm R = U/I, kỹ thuật viên thường đo trực tiếp giá trị này bằng ohm meter hoặc LCR meter cho nhanh và chính xác.
Bạn cũng nên phân biệt rõ các dạng điện trở mình sẽ gặp, vì mỗi loại lại có cách đo hơi khác nhau: điện trở rời (dễ tháo ra đo), điện trở dán SMD (cần đầu đo nhỏ, kẹp chắc), điện trở đang gắn trong mạch (on-board, dễ bị ảnh hưởng bởi các linh kiện xung quanh), và điện trở cảm biến như PT100, NTC (giá trị thay đổi theo nhiệt độ nên phải đo trong điều kiện chuẩn).
Ngoài ra, giá trị danh định của điện trở thường được thể hiện qua mã màu hoặc mã số in trên thân. Việc đo điện trở thực tế và đối chiếu với giá trị danh định chính là cách nhanh nhất để biết linh kiện còn tốt hay đã hỏng. Một điều quan trọng khác là bạn cần hiểu sơ đồ mạch (nối tiếp, song song, hỗn hợp), vì khi đo điện trở ngay trong mạch, các nhánh song song sẽ làm sai lệch kết quả nếu không được cách ly đúng cách.
| Kiểu mắc | Công thức điện trở tương đương | Đặc điểm khi đo |
|---|---|---|
| Nối tiếp | R_tđ = R1 + R2 + … + Rn | Điện trở tổng luôn lớn hơn từng điện trở thành phần |
| Song song | 1/R_tđ = 1/R1 + 1/R2 + … + 1/Rn | Điện trở tổng luôn nhỏ hơn điện trở nhỏ nhất trong nhóm |
| Hỗn hợp | Kết hợp cả hai công thức trên theo từng nhánh | Cần vẽ lại sơ đồ tương đương trước khi tính |
Nguyên tắc an toàn và sai số cần tránh khi đo điện trở
Nguyên tắc quan trọng nhất là tuyệt đối không đo điện trở khi mạch đang có điện. Bạn phải ngắt hoàn toàn nguồn cấp, xả hết tụ điện (nếu có) trước khi đặt que đo, vì đo điện trở trong lúc mạch còn điện áp không chỉ cho kết quả sai mà còn có nguy cơ hỏng đồng hồ.
Khi cần đo chính xác, đặc biệt là nghi ngờ linh kiện hỏng, tốt nhất bạn nên tháo rời điện trở khỏi mạch. Nếu bắt buộc phải đo trực tiếp trong mạch, hãy hiểu rằng giá trị đọc được là điện trở tương đương của cả mạng lưới linh kiện xung quanh, chứ không phải giá trị thật của riêng nó.
Với điện trở nhỏ (dưới 10 Ω), tiếp xúc que đo phải thật tốt, vì điện trở tiếp xúc kém có thể lớn tương đương hoặc hơn cả giá trị cần đo, dẫn tới kết quả sai lệch đáng kể. Ngược lại, khi đo điện trở lớn (trên 10 kΩ), bạn nên tránh chạm tay vào cả hai que đo cùng lúc, bởi điện trở của cơ thể người sẽ mắc song song với điện trở đang đo và làm giảm giá trị hiển thị.
| Dải đo | Nguyên nhân sai số thường gặp | Mức ảnh hưởng | Cách khắc phục |
|---|---|---|---|
| Rất nhỏ (< 10 Ω) | Điện trở tiếp xúc que đo, dây đo oxy hóa | Sai lệch đáng kể, có thể gấp 2-3 lần giá trị thực | Vệ sinh đầu đo, dùng phương pháp 4 dây nếu cần độ chính xác cao |
| Trung bình (10 Ω – 10 kΩ) | Chạm tay vào chân linh kiện, mạch chưa cách ly | Sai lệch nhẹ đến trung bình | Cách ly linh kiện, tránh chạm trực tiếp vào phần kim loại |
| Rất lớn (> 10 kΩ) | Điện trở cơ thể người song song với mạch đo | Giá trị hiển thị thấp hơn thực tế | Không chạm tay vào cả hai que đo, dùng kẹp cách điện |
Chúng tôi cũng khuyên bạn nên đo lặp lại 2-3 lần để đảm bảo kết quả ổn định, nhất là khi làm việc trong môi trường công nghiệp có nhiễu điện từ hoặc dùng thang đo ở mức cao.
Cần chuẩn bị dụng cụ gì để đo điện trở?
Tùy vào độ chính xác và ứng dụng cần thiết, bạn có thể chọn giữa đồng hồ vạn năng số, đồng hồ vạn năng kim, máy LCR meter hoặc ohm meter chuyên dụng. Mỗi loại có ưu thế riêng, cụ thể như sau:
| Thiết bị | Dải đo điển hình | Độ chính xác | Ứng dụng phù hợp | Ví dụ model |
|---|---|---|---|---|
| DMM cầm tay | Vài Ω đến vài MΩ | Trung bình | Bảo trì, sửa chữa hiện trường | Đa số DMM phổ thông |
| DMM để bàn | Vài mΩ đến hàng trăm MΩ | Cao, độ phân giải tốt | Phòng lab, kiểm tra chất lượng | GDM-9061, GDM-9041 |
| LCR meter | Từ mΩ đến MΩ, đo thêm L, C | Rất cao, đo được ESR, Q, D | R&D, sản xuất linh kiện điện tử | LCR-6100, LCR-6200 |
| Milliohm/ohm meter 4 dây | Từ µΩ đến vài trăm Ω | Rất cao cho dải nhỏ | Đo shunt, busbar, mối hàn | GOM-804 |
Trong thực tế triển khai tại Việt Nam, chúng tôi nhận thấy nhiều đơn vị lựa chọn kết hợp GDM-9061, GDM-9041 cho công việc đo lường điện thông thường tại phòng lab, trong khi LCR-6100, LCR-6200 lại phù hợp hơn với các dây chuyền sản xuất linh kiện cần tốc độ đo nhanh và độ lặp cao.
Trước khi bắt tay vào đo, đừng quên kiểm tra pin, dây đo và đầu kẹp, vì dây đo lỏng hoặc oxy hóa là nguyên nhân phổ biến nhất gây ra kết quả sai và độ lặp kém mà nhiều người hay bỏ qua.
Cách đo điện trở bằng đồng hồ vạn năng số (digital multimeter)
Để đo điện trở bằng DMM, bạn cần xoay núm chọn về chế độ Ω, cắm đúng cổng que đo, sau đó đặt que lên hai đầu điện trở đã được cách ly khỏi mạch và đọc giá trị hiển thị trên màn hình.
Thiết lập đồng hồ vạn năng số trước khi đo
Đầu tiên, bạn xoay núm chọn chế độ đo về ký hiệu Ω (resistance), chọn dải đo phù hợp với giá trị dự kiến của điện trở. Nếu chưa chắc giá trị khoảng bao nhiêu, cứ chọn dải lớn trước rồi giảm dần để có độ phân giải tốt hơn. Tiếp theo, cắm que đen vào cổng COM, que đỏ vào cổng V/Ω theo đúng ký hiệu trên máy.
Trước khi đo thật, bạn nên kiểm tra nhanh bằng cách chập hai que đo với nhau, đồng hồ phải hiển thị gần 0 Ω (hoặc vài chục milliohm). Đây là cách đơn giản để chắc chắn dây đo và cổng kết nối vẫn còn tốt. Với đồng hồ để bàn như GDM-9061 hay GDM-9041, chúng tôi khuyên nên chọn chế độ auto-range để tiện lợi, hoặc chuyển sang manual range nếu bạn cần kiểm soát ổn định hơn khi đo lặp và ghi dữ liệu liên tục.
Các bước đo điện trở rời bằng đồng hồ vạn năng số
Bạn cần đảm bảo điện trở đã được tháo hoàn toàn khỏi mạch, hoặc ít nhất tháo một chân, để tránh các nhánh song song khác làm sai lệch giá trị đo. Sau đó, đặt hai que đo lên hai đầu điện trở, giữ tiếp xúc thật vững; với điện trở SMD nhỏ, bạn nên dùng kẹp hoặc đầu đo kim nhọn để bám chắc chân linh kiện.
Kết quả sẽ hiển thị trực tiếp trên màn hình kèm đơn vị Ω, kΩ hoặc MΩ tùy giá trị. Nếu màn hình báo OL hoặc ∞, khả năng cao mạch đã hở, điện trở bị đứt, hoặc bạn đang chọn sai dải đo (quá nhỏ so với giá trị thực). Ngược lại, nếu giá trị đo được là 0 Ω hoặc rất nhỏ trong khi danh định lớn, rất có thể điện trở đã bị chập hoặc bạn đang đo nhầm vào một đường mạch ngắn khác.
Các bước đo điện trở trong mạch bằng đồng hồ số (khi bắt buộc)
Trường hợp này chỉ nên áp dụng khi không thể tháo linh kiện ra khỏi mạch, và bạn cần chấp nhận rằng giá trị đo được chỉ là điện trở tương đương chứ không phải đúng 100% giá trị thật của linh kiện. Trước tiên, hãy ngắt nguồn, xả tụ hoàn toàn; nếu mạch phức tạp, nên xem sơ đồ để xác định các phần tử đang mắc song song với điện trở cần đo.
Cách đo cũng tương tự điện trở rời: đặt hai que vào hai điểm cần đo trên PCB, sau đó phân tích kết quả dựa trên cấu hình nối tiếp hoặc song song của mạch. Nếu giá trị đo được thấp hơn nhiều so với danh định, khả năng có nhánh song song khác đang ảnh hưởng, bạn cần cô lập bằng cách tháo thêm linh kiện hoặc cắt đường mạch tạm thời. Trong các dây chuyền sản xuất mà đội ngũ IMST từng hỗ trợ, chúng tôi thường khuyến nghị khách hàng dùng LCR hoặc ohm meter 4 dây kết hợp jig test chuyên dụng nếu cần đo điện trở nhỏ trong mạch với sai số thấp.
| Hiển thị trên DMM | Ý nghĩa | Hướng xử lý |
|---|---|---|
| OL hoặc ∞ | Mạch hở, điện trở đứt, hoặc sai dải đo | Kiểm tra lại dải đo, thử dải cao hơn trước khi kết luận đứt |
| 0.00 hoặc rất nhỏ | Điện trở bị chập, hoặc đo nhầm mạch ngắn | Tháo rời linh kiện, đo lại độc lập |
| Giá trị nhảy số liên tục | Tiếp xúc que đo kém, nhiễu điện từ | Vệ sinh que đo, giữ tay ổn định, tránh gần nguồn nhiễu |
| Giá trị lệch nhẹ so với danh định | Sai số trong dung sai cho phép | Đối chiếu với mã màu và dung sai, thường vẫn chấp nhận được |
Cách đo điện trở bằng đồng hồ vạn năng kim (analog)
Với đồng hồ kim, bạn cần chỉnh 0 trước mỗi lần đổi thang đo, sau đó đọc vạch kim chỉ trên thang Ω rồi nhân với hệ số nhân của thang đang chọn để ra giá trị thực.
Thiết lập và cân chỉnh 0 trước khi đo
Bạn chuyển thang đo về Ω (Ohm), chọn bội số phù hợp như x1, x10, x1k hoặc x10k tùy giá trị điện trở dự kiến. Cắm que đen vào cổng COM, que đỏ vào cổng Ω/Ohm tương ứng trên VOM. Bước quan trọng không thể bỏ qua là chập hai que đo với nhau, sau đó dùng núm Zero Adj để chỉnh kim về đúng 0 Ω. Thao tác này cần lặp lại mỗi khi bạn đổi thang đo khác, vì mỗi thang có mức chỉnh 0 riêng. Ngoài ra, nên đặt đồng hồ trên mặt phẳng ổn định, tránh rung lắc mạnh để dễ đọc kim hơn.
Đo và đọc giá trị điện trở trên thang kim
Đặt hai que đo lên hai đầu điện trở, giữ tay ổn định cho đến khi kim dừng hẳn. Kim sẽ lệch về phía 0 Ω khi điện trở nhỏ, và lệch về phía ∞ khi điện trở lớn. Bạn đọc vạch chỉ của kim trên thang Ω, rồi nhân với hệ số của thang đang dùng để ra giá trị thực. Ví dụ, nếu đang ở thang x100 Ω mà kim chỉ vạch 28, giá trị thực sẽ là 28 × 100 = 2.800 Ω, tức 2,8 kΩ.
Nếu kim không nhúc nhích và nằm im ở phía ∞, có thể điện trở đang lớn hơn thang đo hiện tại hoặc đã bị đứt hẳn, bạn nên thử chuyển sang thang cao hơn trước khi kết luận. Sau khi đo xong, một thói quen tốt là đưa thang về dải điện áp cao nhất, để tránh hư hại đồng hồ nếu lỡ đo nhầm vào nguồn điện khác ở lần sau.

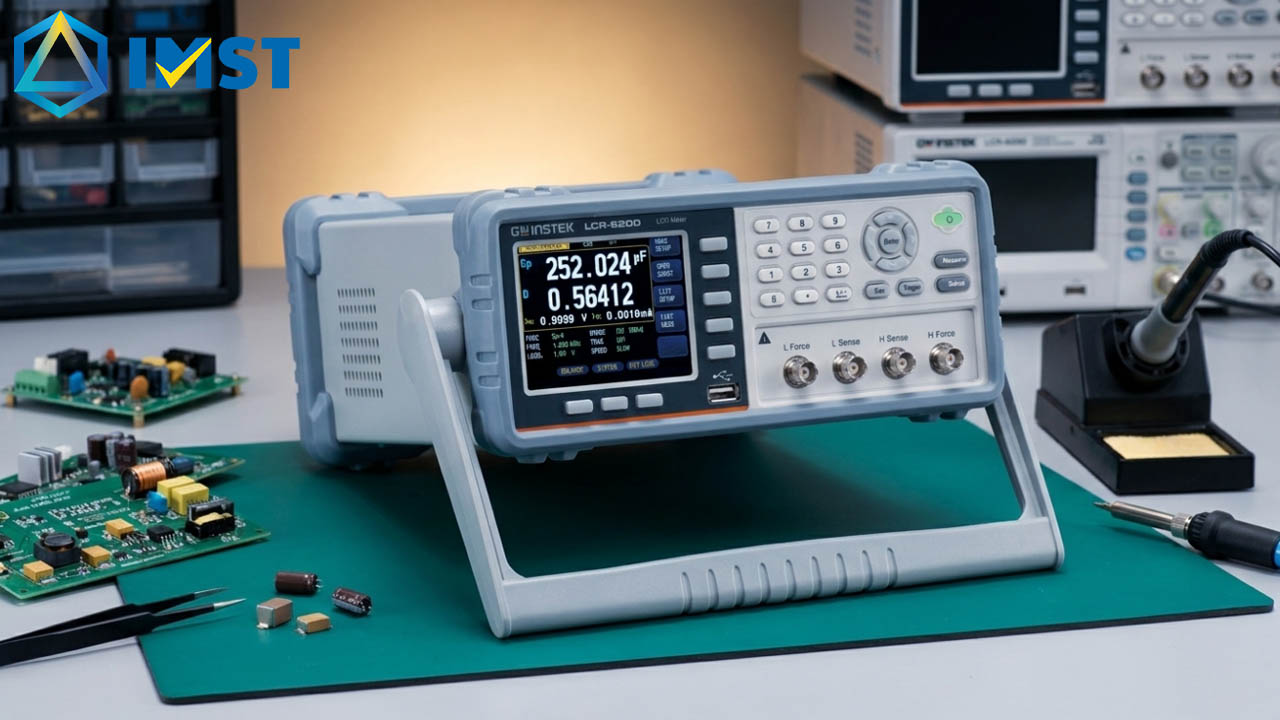

Khi nào nên dùng máy LCR meter để đo điện trở?
Bạn nên chuyển sang dùng LCR meter khi cần độ chính xác cao (5-6 digits), đo thêm các thông số như ESR, DCR, Rac ở tần số cao, hoặc cần đo hàng loạt linh kiện trong dây chuyền sản xuất với tốc độ nhanh.
Cụ thể, LCR meter phù hợp trong các tình huống: cần đo chính xác cao phục vụ R&D, QA hoặc hiệu chuẩn nội bộ; cần đo điện trở AC, ESR, DCR của cuộn dây và tụ điện mà DMM thông thường không hỗ trợ; cần đo hàng loạt linh kiện tại line sản xuất kết hợp giao tiếp PC, handler, sort bin (LCR-6100 và LCR-6200 là hai model được nhiều nhà máy tại Việt Nam lựa chọn cho mục đích này); hoặc cần đo điện trở rất nhỏ bằng phương pháp 4 dây để loại trừ hoàn toàn điện trở dây đo.

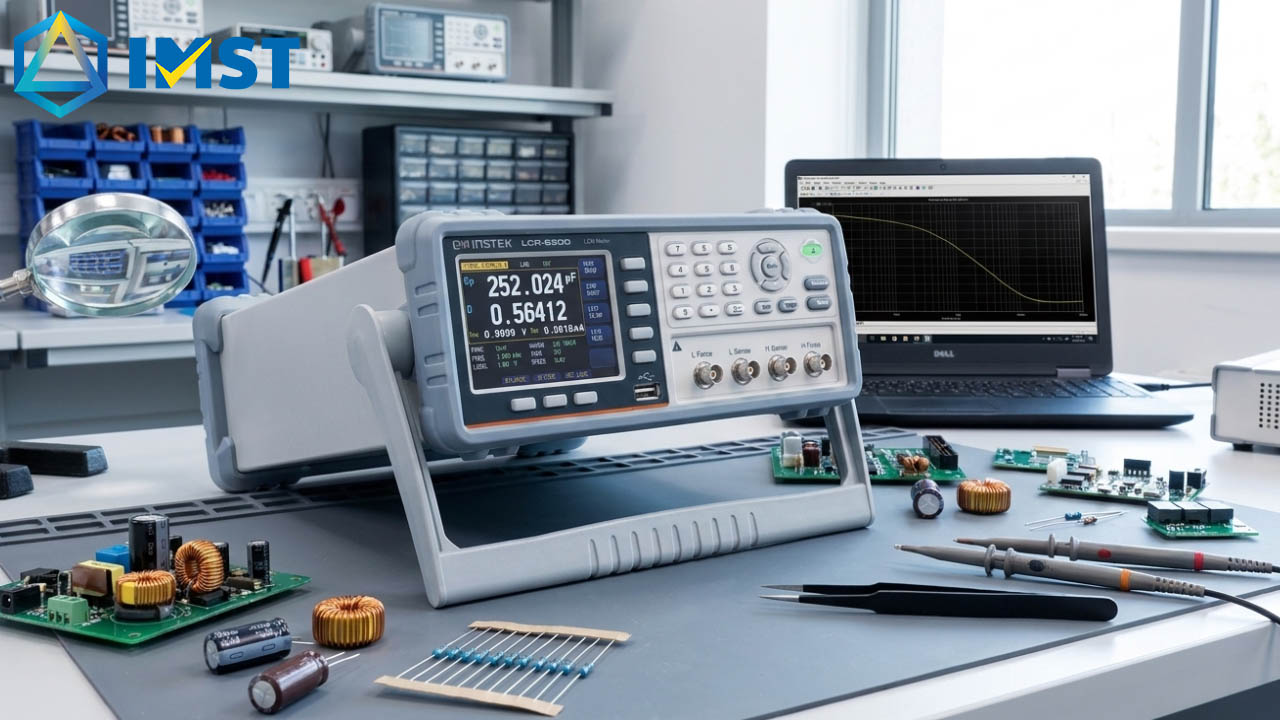

Quy trình đo điện trở bằng LCR meter
Bạn bật máy và để thiết bị ổn định nhiệt theo khuyến cáo của nhà sản xuất, thường mất vài phút, sau đó chọn chức năng đo R hoặc DCR trên bảng chức năng. Tiếp theo, thiết lập tần số đo và mức tín hiệu phù hợp với tiêu chuẩn hoặc datasheet của linh kiện đang kiểm tra.
Một bước không thể thiếu là thực hiện open/short compensation, tức hiệu chỉnh không tải và ngắn mạch với fixture đo, nhằm bù trừ sai số từ dây dẫn, tiếp xúc và điện dung ký sinh. Sau đó, bạn kẹp hoặc cắm linh kiện vào fixture đo, tránh chạm tay khi đo giá trị lớn để không làm phát sinh thêm điện trở hay điện dung ký sinh. Kết quả R cùng các tham số khác như L, C, ESR, Q có thể xuất qua giao tiếp RS-232, USB hoặc LAN để lưu trữ và phân tích, đây cũng là cấu hình mà IMST thường tích hợp cho khách hàng trong các dự án đo và kiểm linh kiện tự động.
Lưu ý thực tế khi dùng LCR meter trong nhà máy
Bạn nên dùng fixture phù hợp với kích thước linh kiện, ví dụ SMD 0603, 0805, 1206, để giảm sai số tiếp xúc, đồng thời vệ sinh định kỳ đầu kẹp nhằm tránh oxy hóa làm sai lệch kết quả theo thời gian. Với điện trở công suất lớn, cần kiểm soát công suất thử để tránh làm nóng linh kiện gây trôi giá trị đo (drift).
Ngoài ra, việc kết hợp giới hạn GO/NG ngay trên máy giúp phân loại linh kiện tự động, kỹ thuật viên chỉ cần quan sát đèn hoặc buzzer thay vì đọc số chi tiết từng lần. Trong nhiều hệ thống test do IMST triển khai, chúng tôi thường kết hợp LCR-6100 hoặc LCR-6200 cùng jig fixture chuyên dụng, PLC hoặc PC để tự động hóa toàn bộ quá trình đo và lưu vết dữ liệu, giúp khách hàng tiết kiệm đáng kể thời gian kiểm tra so với đo thủ công.
| Tiêu chí | Đồng hồ vạn năng (DMM) | Máy LCR meter |
|---|---|---|
| Độ chính xác | Trung bình đến khá | Rất cao, độ phân giải 5-6 digits |
| Thông số đo được | Chủ yếu R (điện trở DC) | R, L, C, ESR, Q, D ở nhiều tần số |
| Tốc độ đo | Chậm hơn, thao tác thủ công | Nhanh, phù hợp đo hàng loạt |
| Ứng dụng phù hợp | Bảo trì, sửa chữa, kiểm tra nhanh | R&D, QA, sản xuất linh kiện, hiệu chuẩn |
| Ví dụ model | GDM-9061, GDM-9041 | LCR-6100, LCR-6200 |

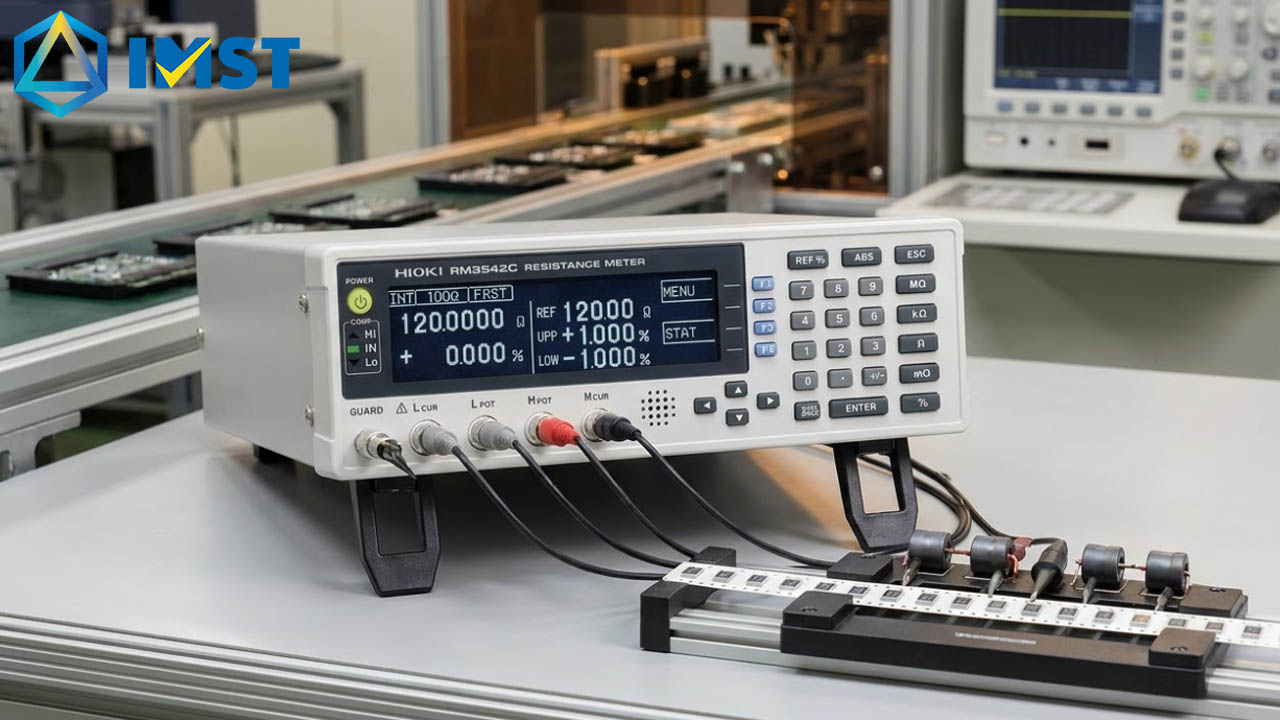

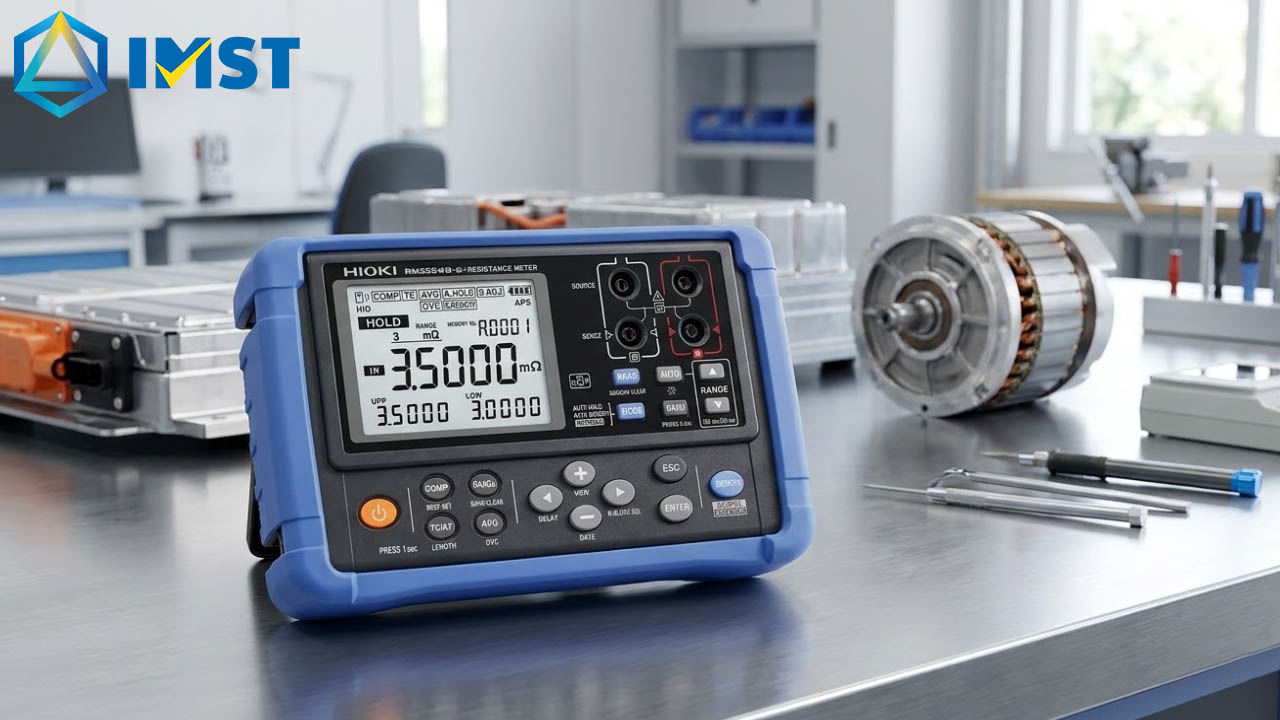

Cách đo điện trở rất nhỏ (milliohm) bằng ohm meter chuyên dụng
Với điện trở dưới mức Ω, bạn cần dùng milliohm meter áp dụng phương pháp đo 4 dây (Kelvin) thay vì DMM thông thường, vì phương pháp 2 dây sẽ không loại trừ được điện trở của dây đo và tiếp xúc.
Điện trở rất nhỏ thường xuất hiện ở thanh cái (busbar), shunt đo dòng, mối hàn, tiếp điểm hoặc cuộn dây công suất. Chỉ cần sai lệch vài milliohm cũng có thể ảnh hưởng đáng kể đến sụt áp và tổn hao năng lượng trong hệ thống. Vì vậy, phương pháp đo 2 dây thông thường không còn phù hợp, do điện trở dây và điện trở tiếp xúc có thể cùng bậc độ lớn với giá trị cần đo.
Giải pháp phổ biến trong phòng lab và bộ phận QA hiện nay là dùng milliohm meter 4 dây, ví dụ như GOM-804 của GW Instek mà IMST thường tư vấn cho khách hàng cần kiểm soát chất lượng mối hàn hoặc shunt điện. Phương pháp 4 dây hoạt động bằng cách dùng hai dây cấp dòng và hai dây đo áp riêng biệt, nhờ đó loại bỏ hoàn toàn ảnh hưởng của điện trở dây dẫn, cho phép đo chính xác đến vài µΩ.
Khi thực hiện, bạn cần kẹp đúng 4 điểm tiếp xúc, đảm bảo bề mặt đo sạch và ổn định về mặt cơ khí, tránh dòng đo quá lớn gây nóng mẫu thử. Nếu điều kiện cho phép, nên ghi lại nhiệt độ môi trường trong lúc đo, vì điện trở có hệ số nhiệt và giá trị có thể thay đổi theo nhiệt độ tại thời điểm đo.
Cách đọc và đánh giá kết quả đo điện trở
Để đánh giá kết quả đo, bạn cần so sánh giá trị vừa đo với giá trị danh định ghi trên thân linh kiện (qua mã màu hoặc số in), sau đó xem có nằm trong khoảng dung sai cho phép hay không.
So sánh với giá trị danh định qua mã màu
Với điện trở 4 vạch màu, hai vạch đầu thể hiện giá trị, vạch thứ ba là hệ số nhân 10^n, và vạch thứ tư thể hiện sai số phần trăm. Với điện trở 5 vạch, ba vạch đầu thể hiện giá trị, vạch thứ tư là hệ số nhân, và vạch thứ năm là sai số.
| Màu sắc | Giá trị số | Hệ số nhân | Sai số (nếu là vạch cuối) |
|---|---|---|---|
| Đen | 0 | x1 | – |
| Nâu | 1 | x10 | ±1% |
| Đỏ | 2 | x100 | ±2% |
| Cam | 3 | x1.000 | – |
| Vàng | 4 | x10.000 | – |
| Lục | 5 | x100.000 | ±0.5% |
| Lam | 6 | x1.000.000 | ±0.25% |
| Tím | 7 | x10.000.000 | ±0.1% |
| Xám | 8 | x100.000.000 | ±0.05% |
| Trắng | 9 | x1.000.000.000 | – |
| Nhũ vàng | – | x0.1 | ±5% |
| Nhũ bạc | – | x0.01 | ±10% |
Sau khi tra được giá trị danh định và dung sai, bạn so sánh với kết quả đo thực tế. Nếu nằm trong khoảng cho phép, linh kiện được xem là đạt yêu cầu; nếu vượt ngoài khoảng đó, cần cân nhắc thay thế hoặc phân loại lại. Trong nhiều dự án mà IMST hỗ trợ khách hàng xây dựng quy trình kiểm tra, chúng tôi thường đề xuất bộ tiêu chuẩn chấp nhận rõ ràng, ví dụ ±1% cho điện trở chuẩn dùng trong mạch đo, hoặc ±5% cho điện trở thông thường, để việc đánh giá được nhất quán giữa các ca sản xuất.
Nhận biết điện trở còn tốt, đã hỏng hay bị lệch giá trị
Nếu giá trị đo gần bằng danh định, điện trở vẫn hoạt động bình thường và không cần thay thế. Ngược lại, nếu màn hình hiển thị OL hoặc giá trị rất lớn so với danh định, khả năng cao điện trở đã bị đứt hoặc mạch đang hở, bạn nên đối chiếu thêm với sơ đồ mạch thực tế để xác nhận. Còn khi giá trị đo được gần bằng 0 Ω trong lúc danh định lại lớn, rất có thể điện trở đã bị chập hoặc bạn đang đo nhầm vào một đường mạch ngắn khác, cần tháo rời và đo lại để kiểm chứng.
Trường hợp giá trị đo lệch nhưng vẫn nằm trong dung sai cho phép, ví dụ điện trở 1 kΩ ±5% đo được 960 Ω, thì vẫn được chấp nhận sử dụng bình thường. Tuy nhiên, nếu vượt quá dung sai, đặc biệt trong các mạch đo lường hoặc mạch tham chiếu đòi hỏi độ chính xác cao, bạn nên thay mới để đảm bảo cả hệ thống hoạt động ổn định.
Lưu ý chuyên sâu để đo điện trở chính xác trong môi trường công nghiệp
Muốn đo điện trở chính xác trong nhà máy hoặc dây chuyền sản xuất, bạn cần kiểm soát chặt các yếu tố môi trường, hiệu chuẩn thiết bị định kỳ và đào tạo nhân sự vận hành đúng thao tác.
Trước hết, cần kiểm soát nhiệt độ môi trường và cho phép linh kiện tự làm nóng ổn định trước khi đọc kết quả, vì nhiều loại điện trở như shunt, NTC, PTC có hệ số nhiệt khá cao, chỉ chênh lệch vài độ C cũng ảnh hưởng đến giá trị đo. Bên cạnh đó, nên tránh nhiễu điện từ, nhất là khi đo giá trị rất lớn hoặc rất nhỏ, bằng cách dùng dây đo xoắn, ngắn, và đặt xa các nguồn nhiễu như biến tần hay motor công suất lớn.
Với hệ thống đo tự động, chúng tôi luôn khuyến nghị khách hàng hiệu chuẩn định kỳ DMM, LCR meter và ohm meter theo chuẩn có truy xuất nguồn gốc. IMST thường phối hợp cùng các hãng chuyên về hiệu chuẩn như MEATEST, TIME ELECTRONICS để cung cấp giải pháp đồng bộ, giúp khách hàng đáp ứng yêu cầu của ISO 17025 hay ISO 9001. Ngoài ra, việc ghi nhận đầy đủ điều kiện đo, bao gồm thiết bị sử dụng, dải đo, phương pháp 2 dây hay 4 dây, nhiệt độ và tần số đo, cũng là yêu cầu bắt buộc trong nhiều hệ thống quản lý chất lượng hiện nay.
Cuối cùng, đừng bỏ qua khâu đào tạo nhân sự vận hành, vì phần lớn sai số trong thực tế không đến từ thiết bị mà từ thao tác của người đo, ví dụ chạm tay vào que đo, chọn sai dải, hay quên xả tụ trước khi đo. Đây cũng là lý do IMST luôn đi kèm dịch vụ hướng dẫn sử dụng và chuyển giao kỹ thuật mỗi khi bàn giao thiết bị đo cho khách hàng, để đảm bảo thiết bị được khai thác đúng cách ngay từ đầu.
Khi nào bạn nên tìm đến giải pháp thiết bị và tư vấn chuyên sâu?
Bạn nên tìm đến đơn vị tư vấn chuyên nghiệp khi cần nâng cấp từ đồng hồ cầm tay lên hệ thống đo lab chính xác cao, hoặc khi phải đo dải giá trị rộng từ milliohm đến megaohm kèm nhiều tham số phức tạp khác.
Cụ thể, đó có thể là lúc bạn cần chuyển từ đồng hồ vạn năng cầm tay thông thường sang hệ thống đo có khả năng ghi dữ liệu và tích hợp vào dây chuyền test tự động; hoặc khi phải đo một dải rất rộng, từ vài milliohm cho tới hàng trăm megaohm, thậm chí cần đo thêm cả L, C, ESR và các tham số nâng cao khác mà thiết bị hiện tại không đáp ứng được.
Ngoài ra, nếu bạn đang phân vân không biết nên chọn model nào cho phù hợp, ví dụ GDM-9061 hoặc GDM-9041 cho phòng lab điện, LCR-6100 hoặc LCR-6200 cho dây chuyền sản xuất linh kiện, hay GOM-804 cho nhu cầu đo milliohm chuyên biệt, đội ngũ kỹ thuật của Công ty Cổ phần IMST luôn sẵn sàng tư vấn dựa trên ngân sách, tiêu chuẩn kỹ thuật thực tế và kế hoạch hiệu chuẩn lâu dài của doanh nghiệp bạn. Chúng tôi cũng hỗ trợ xây dựng quy trình đo, hiệu chuẩn và quản lý thiết bị đo bài bản, có truy xuất nguồn gốc rõ ràng, đáp ứng các yêu cầu đánh giá theo ISO hoặc từ phía khách hàng, tập đoàn.
Câu hỏi thường gặp về cách đo điện trở
Đo điện trở bằng đồng hồ vạn năng có chính xác không?
Đồng hồ vạn năng cho kết quả đủ chính xác với hầu hết công việc bảo trì, sửa chữa thông thường. Tuy nhiên, nếu cần độ chính xác cao hơn (sai số dưới 0,1%) hoặc đo các tham số nâng cao như ESR, DCR, bạn nên chuyển sang dùng máy LCR meter chuyên dụng.
Tại sao đồng hồ vạn năng báo OL khi đo điện trở?
OL nghĩa là “Over Limit”, cho biết giá trị đang đo vượt quá dải đo hiện tại, hoặc mạch đang bị hở/đứt. Bạn nên thử chuyển sang dải đo cao hơn trước khi kết luận điện trở đã hỏng.
Có thể đo điện trở khi mạch đang cấp điện không?
Không nên, vì có thể gây sai số nghiêm trọng và làm hỏng đồng hồ đo. Bạn cần ngắt hoàn toàn nguồn điện, xả hết tụ điện trong mạch trước khi tiến hành đo điện trở.
Khi nào nên dùng phương pháp đo 4 dây thay vì 2 dây?
Bạn nên dùng phương pháp 4 dây khi đo điện trở rất nhỏ, thường dưới 10 Ω, ví dụ như shunt, busbar hay mối hàn, vì phương pháp 2 dây không loại trừ được điện trở của dây đo và tiếp xúc, dẫn đến sai số lớn.
Đo điện trở trong mạch có cho kết quả đúng giá trị linh kiện không?
Không hoàn toàn, vì giá trị đo được lúc này là điện trở tương đương của cả mạng lưới linh kiện xung quanh. Muốn biết chính xác giá trị thật của một điện trở cụ thể, bạn nên tháo rời nó khỏi mạch trước khi đo.
Máy LCR meter có đo được điện trở thông thường không?
Có, LCR meter đo được điện trở DC bình thường, đồng thời còn đo thêm được các tham số như đo điện cảm (L), đo điện dung (C), ESR và hệ số phẩm chất Q, phù hợp với công việc đo lường chuyên sâu hơn so với đồng hồ vạn năng.
Tại sao kết quả đo điện trở không ổn định, cứ nhảy số liên tục?
Nguyên nhân thường gặp là tiếp xúc que đo kém, dây đo bị oxy hóa, hoặc môi trường đo có nhiễu điện từ. Bạn nên vệ sinh đầu que đo, giữ tay ổn định trong lúc đo, và tránh đo gần các thiết bị công suất lớn như biến tần, động cơ.
Điện trở bị lệch giá trị so với danh định có cần thay không?
Nếu giá trị đo vẫn nằm trong khoảng dung sai cho phép (ghi trên mã màu hoặc datasheet), bạn không cần thay thế. Chỉ khi giá trị vượt quá dung sai, đặc biệt với mạch yêu cầu độ chính xác cao, mới nên cân nhắc thay điện trở mới.
IMST có hỗ trợ tư vấn chọn thiết bị đo điện trở phù hợp không?
Có, đội ngũ kỹ thuật của Công ty Cổ phần IMST sẵn sàng tư vấn miễn phí dựa trên nhu cầu thực tế của bạn, từ đo lường thông thường đến ứng dụng chuyên sâu trong sản xuất và hiệu chuẩn, đồng thời hỗ trợ lắp đặt, hướng dẫn sử dụng sau khi bàn giao thiết bị.
Qua nội dung chia sẻ ở trên, hy vọng bạn đã nắm được cách đo điện trở đúng chuẩn kỹ thuật, từ thao tác cơ bản với đồng hồ vạn năng cho đến kỹ thuật đo chuyên sâu bằng máy LCR meter hay ohm meter 4 dây. Dù bạn đang làm việc trong lĩnh vực bảo trì, sửa chữa hay quản lý chất lượng tại nhà máy, việc hiểu rõ nguyên tắc an toàn, cách chọn dải đo và cách đọc kết quả chính xác sẽ giúp công việc của bạn hiệu quả và tin cậy hơn rất nhiều.
